描述

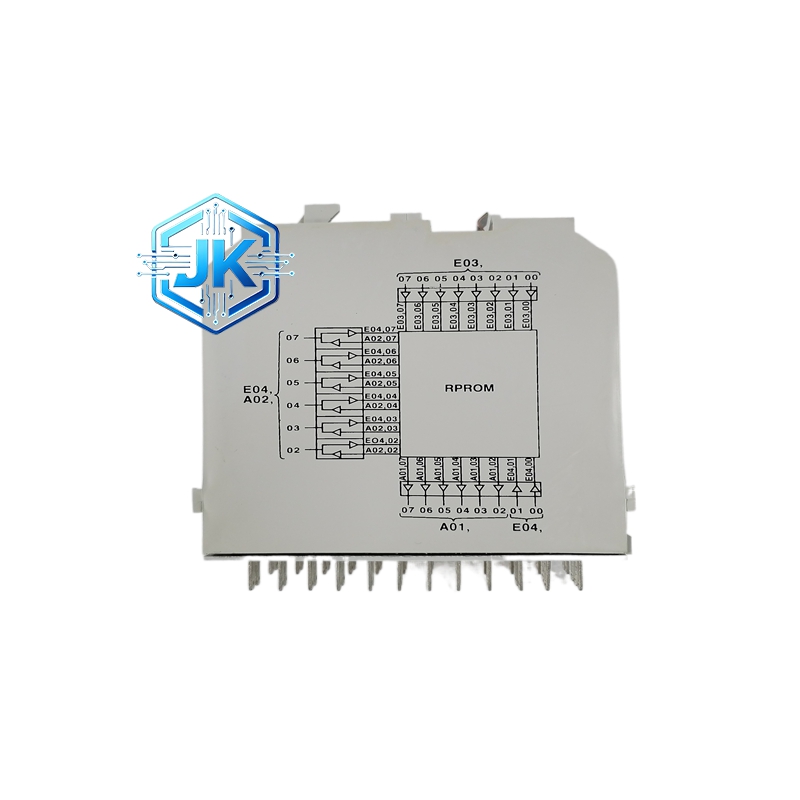

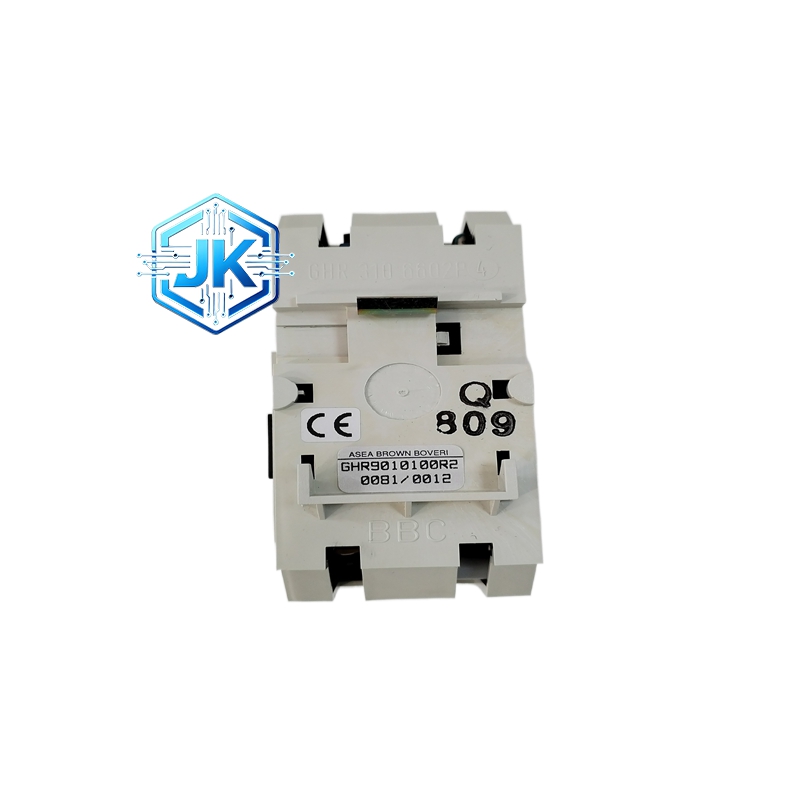

ABB GHR9010100R0002 通用电磁继电器模块
技术规格
- 型号：GHR9010100R0002
- 线圈电压：24VDC±10%
- 触点形式：1 常开 + 1 常闭（1NO+1NC）转换触点
- 触点额定电流：10A@250VAC；10A@30VDC
- 触点材质：银合金，抗电弧、防氧化
- 动作时间：≤10ms；释放时间：≤5ms
- 机械寿命：100 万次；电气寿命：50 万次（额定负载）
- 工作温度：-40℃~+85℃；存储温度：-40℃~+100℃
- 防护等级：IP20
- 尺寸 / 重量：25mm×15mm×11mm；约 18g
功能特点
- 信号切换：控制回路小信号转换，驱动指示灯、电磁阀、小型接触器。
- 负载驱动：直接驱动 10A 以下交流 / 直流负载。
- 电路隔离：线圈与触点电气隔离，阻断控制回路与负载回路干扰。
- 长寿命设计：银合金触点，抗电弧磨损，机械寿命达 100 万次。
- 宽温工作：-40℃~+85℃全温区稳定运行。
- DIN 导轨安装，体积小巧，节省控制柜空间。
性能参数
- 线圈功耗：≤1.2W。
- 接触电阻：≤50mΩ。
- 绝缘电阻：≥1000MΩ@500V DC。
- 耐压强度：线圈 – 触点间 AC2000V/1min 无击穿。
材质构成
- 外壳：阻燃 ABS 工程塑料，抗老化、抗冲击。
- 线圈：高强度漆包铜线，绕制紧密、电阻稳定。
- 触点：银氧化镉合金，耐电弧、耐高温、不易熔焊。
- 铁芯：高导磁硅钢片，电磁效率高、动作灵敏。
结构特征
- 超小型立方体结构，一体化密封设计。
- 底部：DIN 导轨卡扣，适配 35mm 标准导轨。
- 侧面：线圈接线端子（+/-）、触点端子（NO/NC/COM）。
- 顶部：动作状态指示灯，通电吸合时亮。
工作原理
线圈接入 24VDC 控制电压后，铁芯产生电磁吸力，带动衔铁动作，使常开触点闭合、常闭触点断开，实现电路切换；断电后电磁力消失，衔铁复位，触点恢复原始状态；线圈与触点电气隔离，保障控制回路安全。
优势亮点
- 体积小巧：超小型设计，节省控制柜安装空间。
- 寿命超长：机械寿命 100 万次，电气寿命 50 万次，免维护。
- 宽温可靠：-40℃~+85℃适配极端工况。
- 安装便捷：DIN 导轨卡扣式安装，无需工具，拆装快速。
适用行业
工业自动化控制柜、PLC 输出扩展、楼宇自控、暖通空调、包装机械、食品制药、汽车制造、智能装备、小型电机控制。
安装要求
- 卡扣卡紧于35mm 标准 DIN 导轨，无松动。
- 线圈接线区分正负极（+ 接 24V，- 接 0V）。
- 触点接线紧固，避免虚接发热。
- 安装位置远离变频器、电机等强电磁干扰源。
使用注意事项
- 严禁超触点额定电流负载运行，易烧蚀触点。
- 控制电压稳定在 24VDC±10%，避免电压过高烧毁线圈。
- 避免在潮湿、腐蚀性气体环境中长期使用，防止触点氧化。
- 定期检查触点状态，出现烧蚀、氧化及时更换。
- 长期停机时，断开线圈供电，延长使用寿命。
