描述

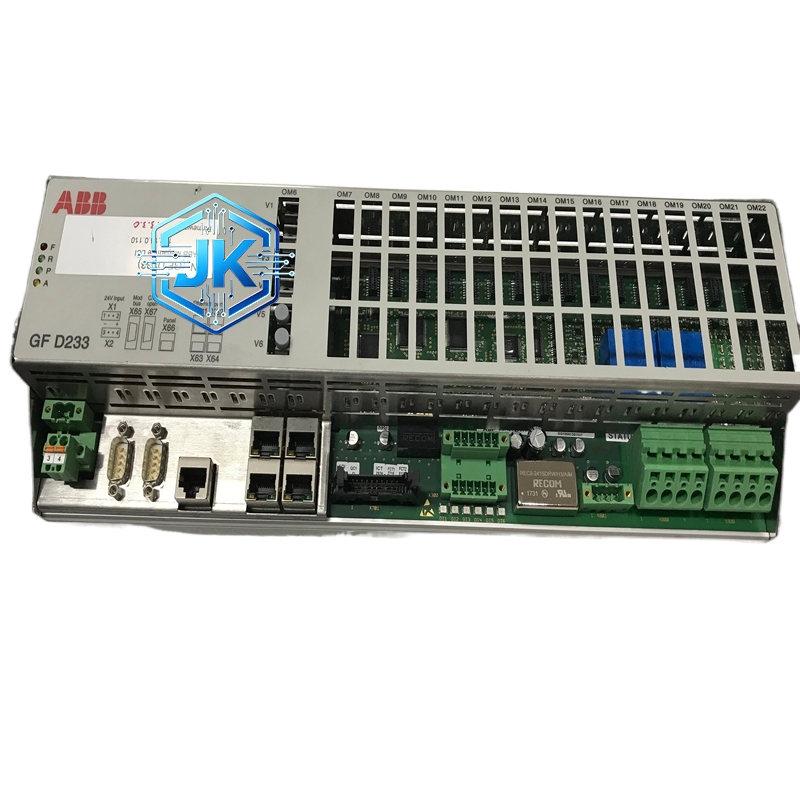

ABB GFD233A101 UNITROL 励磁系统发电机频率检测模块
技术规格：
输入信号：0-120V AC（经 PT 降压后）或 0-10V AC
频率测量范围：15Hz 至 75Hz
测量精度：±0.01Hz
响应时间：小于 50ms
输出信号：4-20mA DC（频率对应）或数字量（通过 IM 总线）
隔离电压：输入对输出 2kV AC
供电：DC 24V，由励磁控制器供电
功能特点：
高精度数字频率测量，精度 ±0.01Hz
快速响应，小于 50ms
支持频率越限报警（过频/欠频）
支持频率突变检测
前面板 LED 指示灯显示频率状态
支持在线校准
支持 IM 总线数字量输出和模拟量输出两种方式
应用场景：
UNITROL 5000/1000 励磁系统的频率采集
PSS 电力系统稳定器的频率输入
V/Hz 限制功能的频率监测
黑启动时的频率跟踪
性能参数：
工作温度：-10°C 至 +55°C
MTBF：大于 90,000 小时
防护等级：IP20
材质构成：
外壳为铝合金压铸，表面阳极氧化处理
内部频率测量芯片为 ABB 原装高精度芯片
接线端子为铜合金镀银
PCB 为 FR-4 玻纤板，表面三防漆
结构特征：
标准 1/4 DIN 面板尺寸
前面板设有 LED 指示灯和频率显示窗口
底部为欧洲卡连接器
背部为 2 排接线端子
工作原理：
发电机电压信号进入 GFD233A101 后，经过过零检测电路提取频率信息。内部的高精度计数器在 1 秒内对过零点进行计数，计算出精确频率值。频率值经过数字滤波后，通过 IM 总线上传控制器，或经 D/A 转换为 4-20mA 输出。频率越限时立即报警。
安装要求：
输入信号使用屏蔽双绞线
安装在励磁控制柜内，靠近控制器
电缆不可与动力电缆平行捆绑
使用注意事项：
输入电压不可超过 120V AC
校准时使用标准频率源
每半年检查一次测量精度
