描述

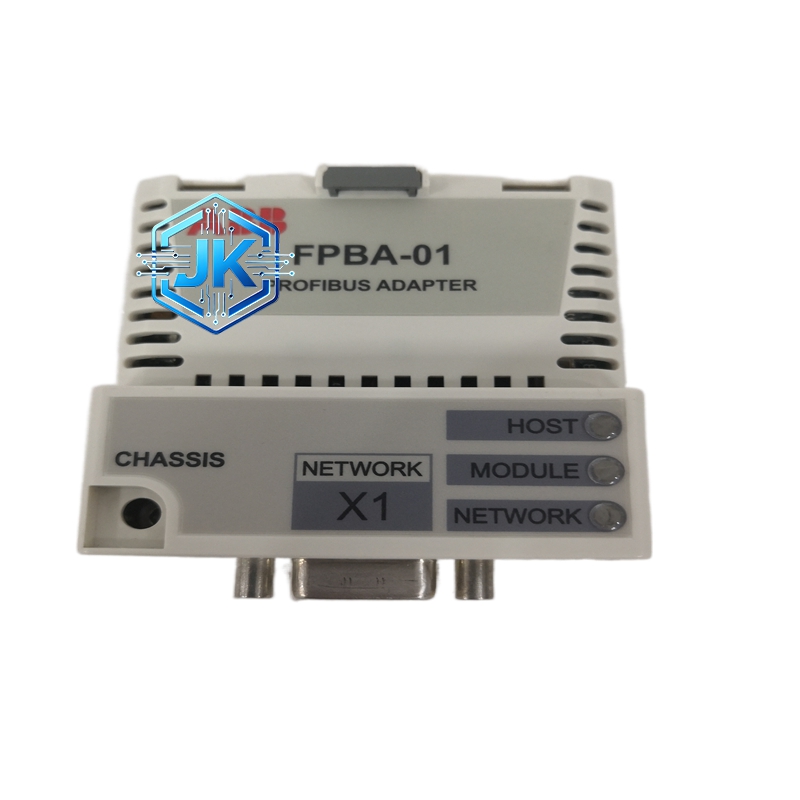

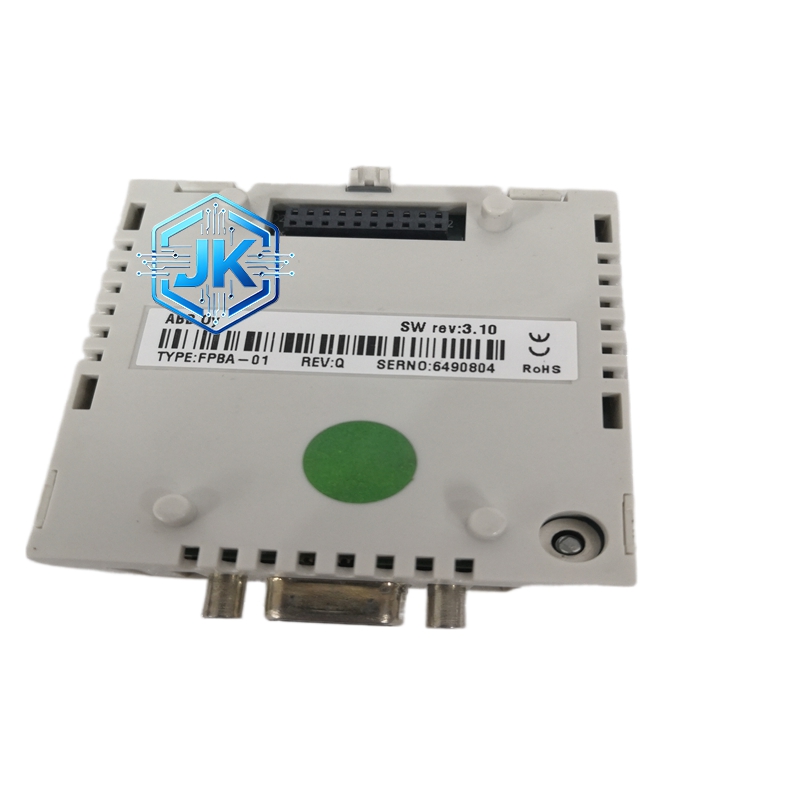

ABB FPBA-01 PROFIBUS DP 适配器模块
技术规格
- 型号：FPBA-01；兼容变频器：ACS355、ACS380、ACS480、ACS580、ACH580、ACQ580、ACS880、DCS880、DCT880
- 通信协议：PROFIBUS DP-V0/DP-V1ABB Group
- 接口类型：9 针 D-SUB 母头，RS485 电气接口
- 通信速率：9.6kbps~12Mbps 自适应
- 节点地址：1~126 可软件配置
- 工作电压：由变频器内部供电，无需外部电源
- 隔离耐压：500V DC，电气隔离保护
- 工作温度：-20℃~+60℃；存储温度：-40℃~+85℃
- 防护等级：IP20
- 尺寸 / 重量：70mm×45mm×25mm；约 120g
功能特点
- PROFIBUS DP 主从站：支持 DP-V0 循环 I/O 数据、DP-V1 非循环参数读写
- 多种配置文件：支持PROFIdrive、ABB 传动、透明 16 位、透明 32 位
- 自动报文识别：自动检测 PPO 类型（1~8）、标准报文（STD1/2）
- 变频器控制：启停、正反转、速度 / 转矩设定、故障复位。
- 数据采集：转速、电流、电压、功率、温度、故障代码实时上传。
- 热插拔支持：在线更换模块无需停机。
- 状态诊断：LED 指示灯显示运行、通信、故障状态。
性能参数
- 循环数据：最多 8 个字输入 + 8 个字输出
- 非循环数据：支持参数读写、诊断信息上传
- 响应时间：12Mbps 时≤2ms；1.5Mbps 时≤5ms。
- 传输距离：12Mbps 时 100m；9.6kbps 时 1200m。
- 抗干扰：符合 EN 61000-6-2 工业标准。
材质构成
- 外壳：阻燃 ABS 工程塑料，耐高温、抗老化、抗震动。
- 电路板：工业级玻纤 PCB，镀金触点，防潮绝缘涂层。
- 接口：D-SUB 镀金母头，耐插拔≥1000 次。
结构特征
- 插入式紧凑型设计，直接安装于变频器控制板选件插槽。
- 正面：MODULE/NETWORK/FAULT三色 LED，状态一目了然。
- 侧面：9 针 D-SUB 接口，带防尘保护盖。
- 背部：20 针连接器，与变频器内部总线对接。
工作原理
模块插入变频器插槽后，由变频器内部电源供电并初始化；通过变频器参数配置 PROFIBUS 地址、速率、报文类型；接入 PROFIBUS 网络后，作为从站响应主站（PLC/DCS）指令，接收启停、速度设定等控制信号，转发给变频器主控板；同时采集变频器运行数据、故障信息，上传至主站，实现闭环控制与状态监控
优势亮点
- 原厂适配：ABB 变频器专用，兼容性 100%，即插即用。
- 协议全面：支持 DP-V0/DP-V1 与多种配置文件，适配多品牌主站
- 电气隔离：500V 隔离，保护变频器与网络设备安全。
- 稳定可靠：工业级设计，宽温运行，抗干扰能力强。
适用行业
智能工厂自动化线、汽车制造、物流仓储、水处理、暖通空调、冶金钢铁、水泥建材、包装机械、食品制药
安装要求
- 断电状态下，将模块对准变频器选件插槽平稳推入，锁紧卡扣。
- 使用PROFIBUS 专用屏蔽线连接 D-SUB 接口，屏蔽层单端接地。
- 网络首尾节点启用终端电阻（模块内置或外部）。
- 模块安装位置远离变频器功率模块，避免高温影响。
使用注意事项
- 严禁热插拔运行中的模块，易损坏通信芯片。
- 网络参数（地址、速率、报文类型）严格匹配主站配置
- 线缆避免过度弯折、拉扯，防止屏蔽层破损引入干扰。
- 定期清理模块表面灰尘，保持通风散热良好。
- 固件升级时全程供电，中断会导致模块变砖。
