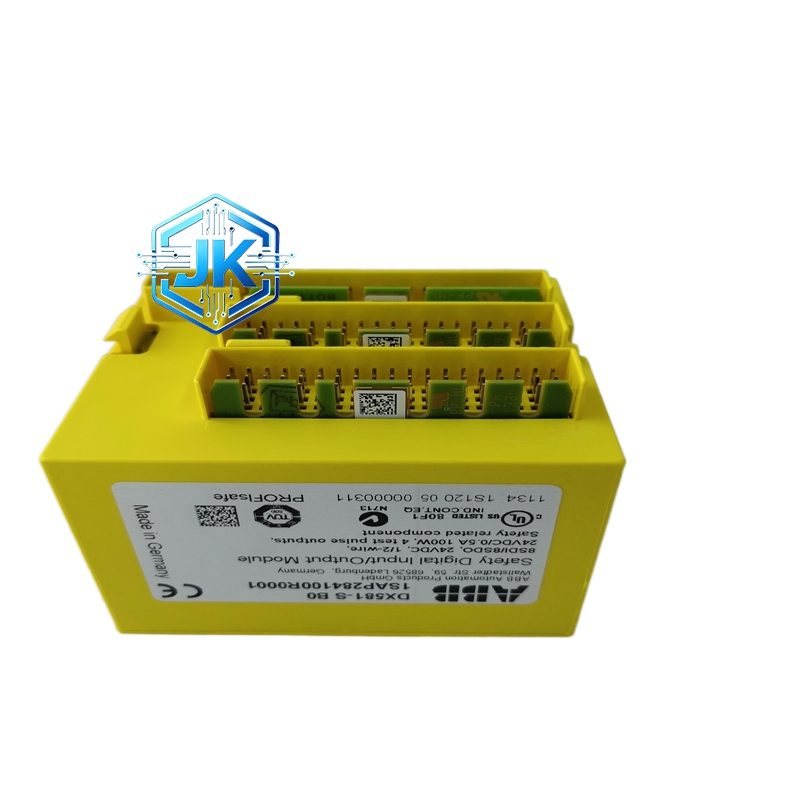

ABB DX581-S UNITROL 励磁系统模拟信号分配和隔离模块
技术规格：
输入通道：1 路模拟量输入（4-20mA 或 0-10V）
输出通道：4 路模拟量输出（与输入相同类型）
隔离电压：输入对输出 500V DC，输出通道间 500V DC
精度：满量程的 ±0.2%
响应时间：小于 10ms
供电：DC 24V，由励磁控制器供电
功能特点：
1 路输入分配为 4 路输出，所有输出完全隔离
每路输出独立，互不影响
具备断线检测功能，输出回路开路时报警
支持信号类型自动识别（电流/电压）
前面板设有 4 组 LED 指示灯，每输出通道一组
支持在线校准
支持 DIN 导轨安装和欧洲卡安装两种方式
应用场景：
将励磁控制器的电压给定信号同时送给 AVR 调节器和无功调节器
将无功给定信号同时送给多台发电机组的励磁系统
将功率因数给定信号分配给多个监测仪表
需要信号一对多分配的所有 ABB 励磁项目
性能参数：
工作温度：-10°C 至 +55°C
MTBF：大于 80,000 小时
防护等级：IP20
材质构成：
外壳为阻燃 PC 塑料，UL94 V-0
内部隔离放大器为 ABB 原装工业级芯片
接线端子为铜合金镀镍
PCB 为 FR-4 玻纤板
结构特征：
标准 1/4 DIN 面板尺寸或欧洲卡尺寸（根据具体子型号）
前面板设有 4 组 LED 指示灯
底部为 IM 总线连接器或 DIN 导轨卡扣
背部为 2 排接线端子：输入排和输出排
工作原理：
输入信号进入模块后，经过 V/I 转换电路统一转换为标准信号，然后送入 4 路独立的隔离放大器。每路隔离放大器将信号复制一份，经过功率放大后从输出端子送出。由于每路输出使用独立的隔离电源和隔离放大器，因此输出通道之间完全电气隔离。
安装要求：
输入信号电缆使用屏蔽双绞线，屏蔽层单端接地
输出电缆同样使用屏蔽双绞线
模块安装在靠近信号源的机柜内
不要将输入和输出电缆捆绑在一起
使用注意事项：
输出端不可短路
每路输出负载不应超过 600Ω（电流输出时）
定期用标准信号源校验每路输出的精度
不要在带电状态下拔插接线
