描述

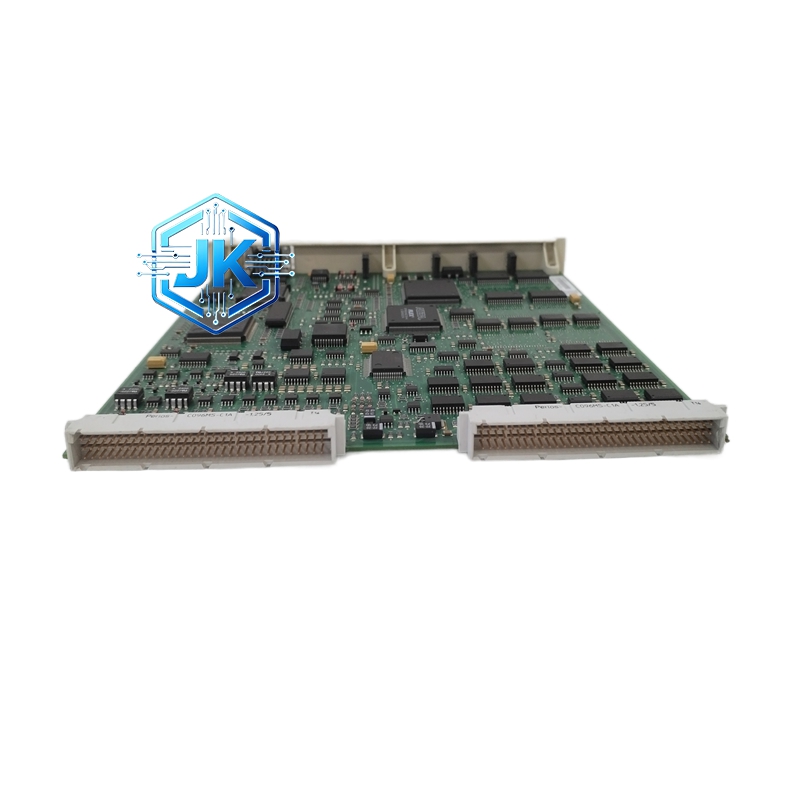

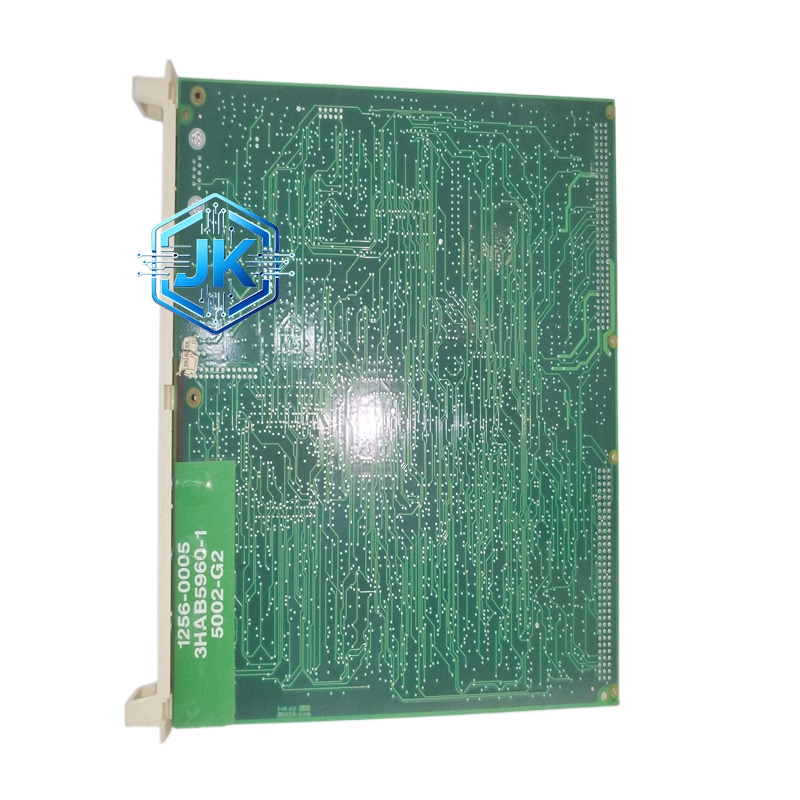

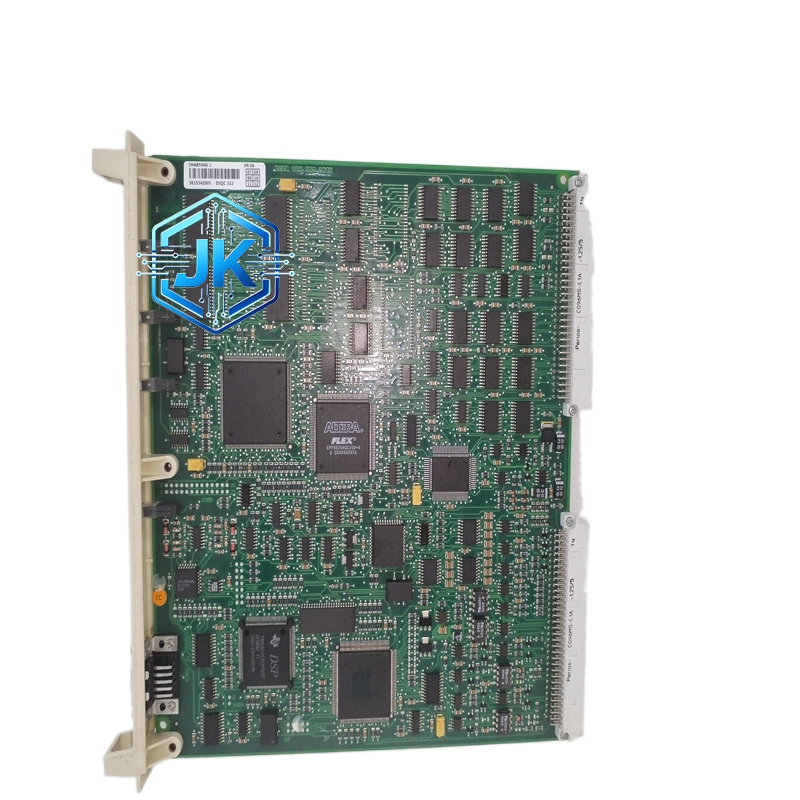

ABB DSQC322 机器人数字输入模块
技术规格
- 通道数量：8 路独立数字输入通道。
- 输入信号类型：24VDC NPN/PNP 开关量信号。
- 输入电流：单通道最大 10mA。
- 响应时间：≤10ms，信号捕捉无延迟。
- 隔离强度：通道间、通道与系统间光电隔离。
- 供电：机器人控制器内部 24VDC 供电。
- 工作温度：0℃~+45℃；存储温度：-20℃~+60℃。
- 尺寸：120mm×80mm×60mm；重量：0.5kg。
- 防护等级：IP20；认证：CE、UL。
功能特点
- 8 路独立输入，适配机器人外围多设备信号采集（夹具、限位、传感器等）。
- 光电隔离设计，隔绝外部电气干扰，保护机器人控制系统。
- 每通道配备独立 LED 状态指示灯，实时显示输入信号通断状态。
- 支持信号滤波功能，过滤干扰脉冲，避免误触发机器人动作。
- 即插即用，适配 IRC5 机器人控制器，无需复杂配置。
应用场景
- 汽车焊接：焊接夹具开合信号、工位限位信号、安全门状态信号采集。
- 物料搬运：物料检测传感器、抓手开合信号、托盘定位信号采集。
- 装配机器人：零件到位传感器、工装夹具信号、设备安全连锁信号采集。
- 喷涂机器人：喷枪状态信号、工件到位信号、安全围栏信号采集。
- 机床上下料：机床门开关信号、料仓料位信号、限位保护信号采集。
性能参数
- 输入信号稳定性：长期运行无信号漂移、无误触发。
- 抗干扰能力：可抵御工业现场电磁干扰，信号采集稳定。
- 通道一致性：8 路通道响应时间、灵敏度一致，无偏差。
- 开关寿命：适配高频次开关信号输入，无触点老化。
材质构成
- 基板：高阻燃玻纤 PCB 板，加厚铜线路，抗氧化镀金触点。
- 核心元件：光电隔离器、信号滤波电容、限流电阻、状态指示灯。
- 外壳：阻燃工程塑料外壳，绝缘防护、抗老化、抗震动。
- 接线端子：黄铜镀锡材质，防氧化、导电性能优异。
结构特征
- 紧凑型盒式结构，适配 IRC5 机器人控制器内部安装。
- 正面分区布置 8 路通道 LED 指示灯、电源灯。
- 侧面配备标准接线端子排，外部信号接入便捷。
- 底部预留固定孔位，螺丝紧固，防止设备运行震动脱落。
工作原理
外部开关量信号（传感器、限位开关等）接入模块对应通道，经限流、滤波、光电隔离处理后，转换为机器人控制器可识别的标准数字信号，传输至主控系统；控制器依据输入信号状态，判断外围设备工况，触发对应的机器人动作或安全连锁保护。
优势亮点
- 专为 IRC5 机器人适配，信号采集精准，兼容性强。
- 光电隔离 + 滤波设计，抗干扰能力强，避免误动作。
- 体积小巧，安装灵活，节省控制器内部空间。
- 指示灯直观显示状态，故障排查便捷，降低运维难度。
适用行业
汽车制造、电子制造、金属加工、食品加工、物流仓储、家电制造、工业机器人集成应用行业。
安装要求
- 安装于 IRC5 机器人控制器内部指定位置，螺丝紧固无松动。
- 环境温度控制在 0℃~+45℃，通风良好，远离发热元件。
- 外部信号线缆采用屏蔽线，布线远离动力电缆，减少干扰。
- 接线严格区分正负极，端子紧固，避免接触不良。
使用注意事项
- 严禁接入超出 24VDC 范围的信号，避免模块烧毁。
- 模块断电后再拆装，防止静电损坏内部元件。
- 定期检查接线端子紧固性，清理灰尘，防止接触不良。
- 禁止接入强干扰信号源，避免信号误触发。
