描述

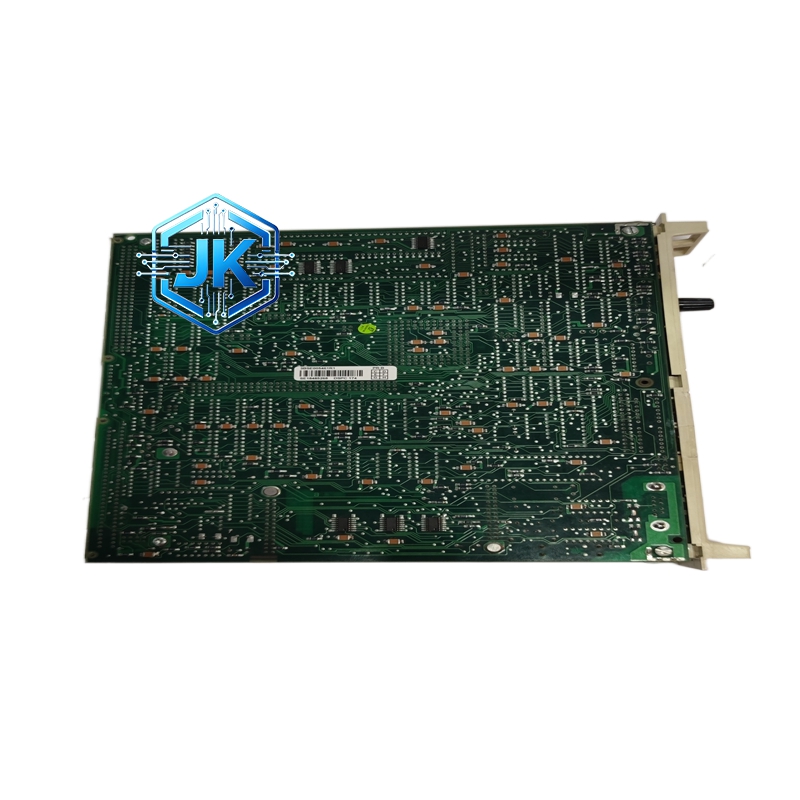

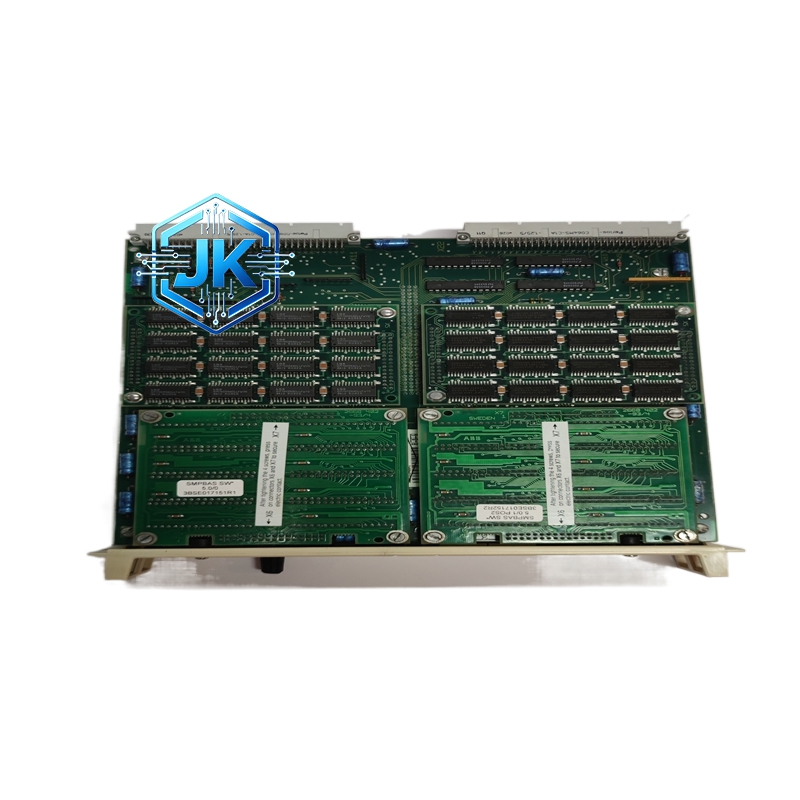

ABB DSPC174（3BSE005461R1）数字信号处理（DSP）模块
技术规格
- 处理器：高性能 DSP 芯片，主频 300MHz。
- 内存：1MB RAM，4MB Flash。
- 处理能力：支持高速数字滤波、FFT 频谱分析、PID 算法运算。
- 通信接口：RS-485、CANopen、以太网（TCP/IP）。
- I/O 接口：8 路模拟输入、8 路数字 I/O，适配信号采集与控制输出。
- 供电：24VDC±10%，功耗≤15W。
- 工作温度：-20℃~+60℃；存储温度：-40℃~+85℃。
- 尺寸：102mm×119mm×45mm；重量：0.55kg。
- 防护等级：IP20；认证：CE、UL、EN 61000-6-4。
功能特点
- 专用 DSP 运算核心，高速处理复杂信号算法，运算精度高、延迟低。
- 内置多种工业标准算法库（滤波、PID、频谱分析），直接调用无需编程。
- 支持多通道同步信号采集与并行运算，适配多参数监测场景。
- 具备数据缓存与断点续传功能，避免高速数据丢失。
- 支持远程固件升级，可拓展新增算法功能。
应用场景
- 设备状态监测：电机 / 风机 / 水泵振动分析、故障诊断、 predictive maintenance。
- 精密过程控制：化工反应釜温度 / 压力精密调控、造纸机张力控制。
- 信号分析：工业噪声分析、流体脉动信号处理、高频脉冲信号解码。
- 伺服控制：多轴伺服同步运算、运动轨迹规划、闭环控制算法处理。
- 能源监测：电网谐波分析、电能质量监测、能耗数据智能分析。
性能参数
- 算法运算速度：PID 运算≤0.1ms，FFT 频谱分析≤1ms（1024 点）。
- 信号处理精度：模拟信号处理误差≤±0.05%。
- 数据传输稳定性：通信丢包率为零，高速数据传输无卡顿。
- 长期运行稳定性：连续 24 小时不间断运算无死机、无精度漂移。
材质构成
- 基板：高刚性玻纤 PCB 板，加厚铜线路，抗氧化镀金触点。
- 核心元件：进口 DSP 处理芯片、高速缓存芯片、高精度 AD/DA 转换器、通信芯片。
- 外壳：阻燃工程塑料框架，绝缘防护、抗老化、抗震动。
- 接口触点：镀金高密触点，耐磨、防氧化、接触电阻小。
结构特征
- 标准卡式模块化结构，适配 ABB 标准 I/O 机架插槽，水平安装。
- 正面分区布置电源灯、运行灯、故障灯、通信状态灯。
- 前后端分别为 I/O 接线端子、系统背板对接接口、通信接口。
- 内部元器件分区布局，运算核心区与接口区分开，电磁屏蔽性能优异。
工作原理
模块接收现场传感器采集的模拟 / 数字信号，经 AD 转换、信号调理后，送入 DSP 核心处理器；处理器调用内置算法库执行滤波、运算、分析处理，生成控制指令或分析结果，通过通信接口传输至主控系统或上位机，实现设备监测、故障诊断、精密控制等功能。
优势亮点
- 专用 DSP 高速运算，复杂算法处理能力强，适配高端监测控制场景。
- 内置工业标准算法库，无需复杂编程，快速部署应用。
- 多通道同步处理 + 高运算精度，数据处理稳定可靠。
- 远程固件升级，功能可拓展，适配项目后期扩容需求。
适用行业
电力能源、石油化工、冶金钢铁、造纸印刷、汽车制造、精密制造、设备状态监测、工业自动化高端控制项目。
安装要求
- 水平嵌入 ABB 标准 I/O 机架指定插槽，锁紧卡扣，背板触点紧密贴合。
- 环境温度控制在 – 20℃~+60℃，通风良好，远离发热设备。
- 信号线缆采用双绞屏蔽线，通信线缆用工业屏蔽网线，单独布线。
- 安装环境无强电磁干扰，远离大功率变频器、电机等设备。
使用注意事项
- 严禁带电插拔模块，防止接口烧毁、程序丢失。
- 固件升级过程严禁断电，避免程序损坏报废。
- 定期清理模块表面灰尘，保障散热通畅，防止过热。
- 禁止接入超出额定范围的信号，避免 AD/DA 转换器烧毁。
