描述

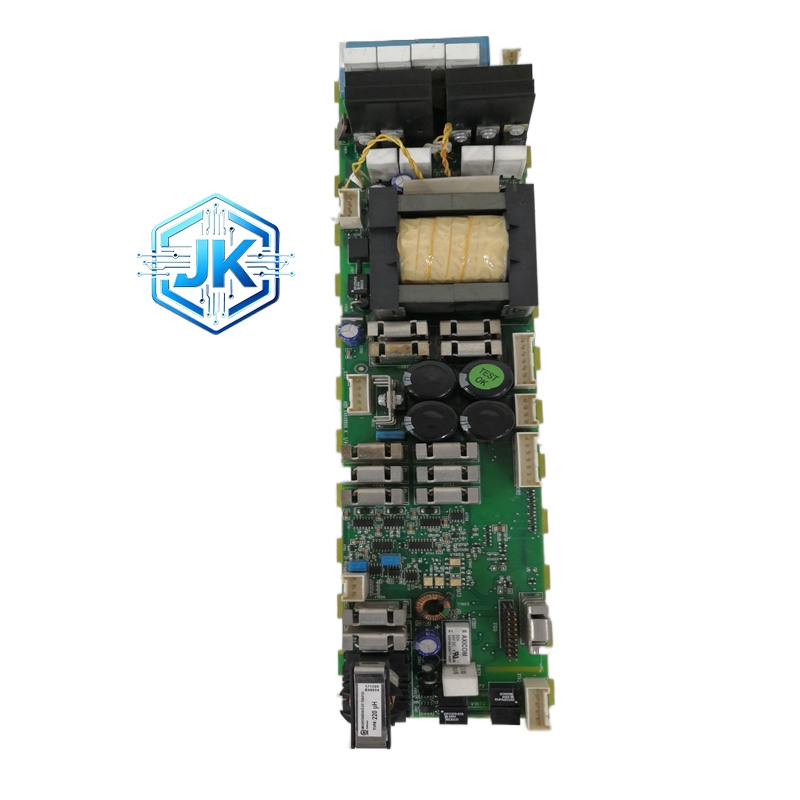

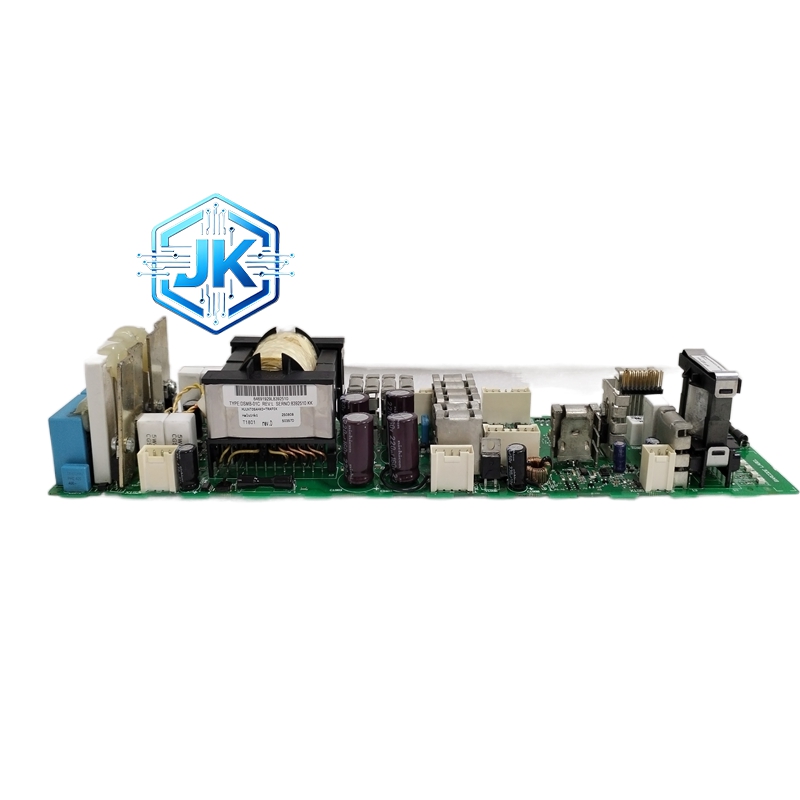

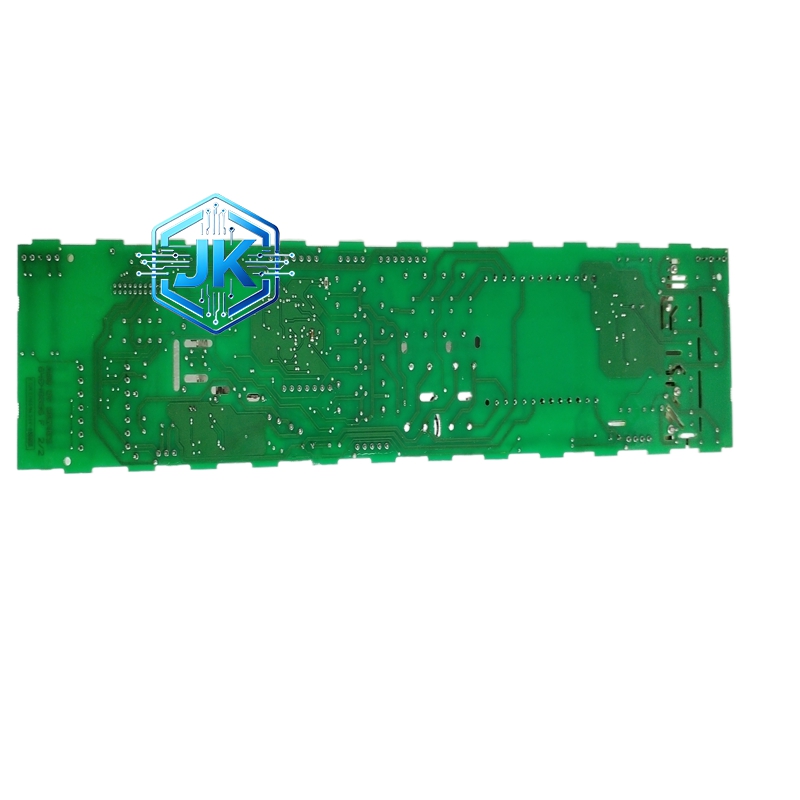

ABB DSMB-01C 伺服电源模块
技术规格
- 输入电压：85-264VAC（宽电压输入，50/60Hz）。
- 输出电压：24VDC±1%（稳压输出）。
- 额定输出电流：5A，峰值电流 8A。
- 输出功率：120W。
- 效率：满载效率≥89%。
- 保护功能：过压、过流、短路、过热、欠压保护。
- 工作温度：-20℃~+60℃；存储温度：-40℃~+85℃。
- 尺寸：100mm×60mm×25mm；重量：0.5kg。
- 防护等级：IP20；认证：CE、UL、CSA。
功能特点
- 宽电压输入，适配全球工业电网，电压波动 ±20% 仍稳定输出。
- 多重保护机制，故障时自动切断输出，保护伺服驱动器核心电路。
- 低纹波输出（≤50mV），避免弱电信号干扰，保障编码器信号稳定。
- 紧凑型导轨安装设计，适配控制柜狭小空间，安装便捷。
- 内置散热风扇（静音型），高温工况下自动调速散热。
应用场景
- 工业机器人：伺服驱动器控制回路供电、编码器信号板供电。
- 数控机床：主轴伺服驱动器、进给伺服驱动器辅助供电。
- 自动化生产线：伺服定位系统、搬运机械手驱动电源。
- 包装机械：高速伺服贴标、裁切设备供电。
- 电子制造：精密装配、焊接工位伺服系统供电。
性能参数
- 输出电压稳定性：满载 / 空载电压波动≤±0.5%。
- 动态响应：负载突变时电压恢复时间≤20ms。
- 长期稳定性：连续运行 10000 小时无电压漂移、无故障。
- 散热性能：60℃高温环境满载运行无过热保护。
材质构成
- 外壳：压铸铝合金外壳，散热性能优异，抗震动、抗腐蚀。
- 核心元件：进口开关电源芯片、高频变压器、军工级电解电容、功率 MOS 管。
- 接线端子：黄铜镀锡材质，防氧化、导电性能优异。
- 内部线路：耐高温绝缘铜线，耐弯折、抗老化。
结构特征
- 长方体紧凑型结构，底部配备标准 DIN 导轨卡扣，快速安装。
- 正面分区布置输入接线端子、输出接线端子、电源指示灯、故障指示灯。
- 外壳两侧一体成型散热鳍片，配合内部静音风扇，散热效率高。
- 内部元器件紧凑布局，强弱电隔离，电磁屏蔽性能优异。
工作原理
接入 85-264VAC 工业交流电后，经整流滤波电路转换为直流电，通过高频开关电源电路降压稳压，输出稳定 24VDC 直流电；同时内置监测电路实时监测输入电压、输出电流、内部温度，异常时触发保护机制切断输出，故障解除后自动恢复供电。
优势亮点
- 宽电压适配 + 高稳压精度，适配全球复杂电网工况。
- 多重保护 + 低纹波输出，保障伺服系统信号稳定，减少故障。
- 铝合金外壳 + 高效散热，耐高温、抗震动，工业环境寿命长。
- 导轨安装 + 小巧体积，安装灵活，节省控制柜空间。
适用行业
工业机器人、数控机床、自动化生产线、包装机械、电子制造、汽车零部件加工、精密医疗器械制造、物流仓储设备。
安装要求
- 采用标准 DIN 导轨安装，卡扣卡紧，防止震动脱落。
- 安装位置通风良好，远离大功率发热设备，预留散热空间。
- 输入输出线缆选用适配规格铜线，接线紧固无松动。
- 环境温度控制在 – 20℃~+60℃，避免潮湿、粉尘、腐蚀性气体。
使用注意事项
- 严禁超 5A 额定电流长时间负载运行，避免电源烧毁。
- 设备断电后静置 5 分钟再拆装，防止电容残留电击。
- 定期清理散热鳍片灰尘，保障散热通畅，防止过热。
- 禁止非专业人员改装内部电路或更换元件。
