描述

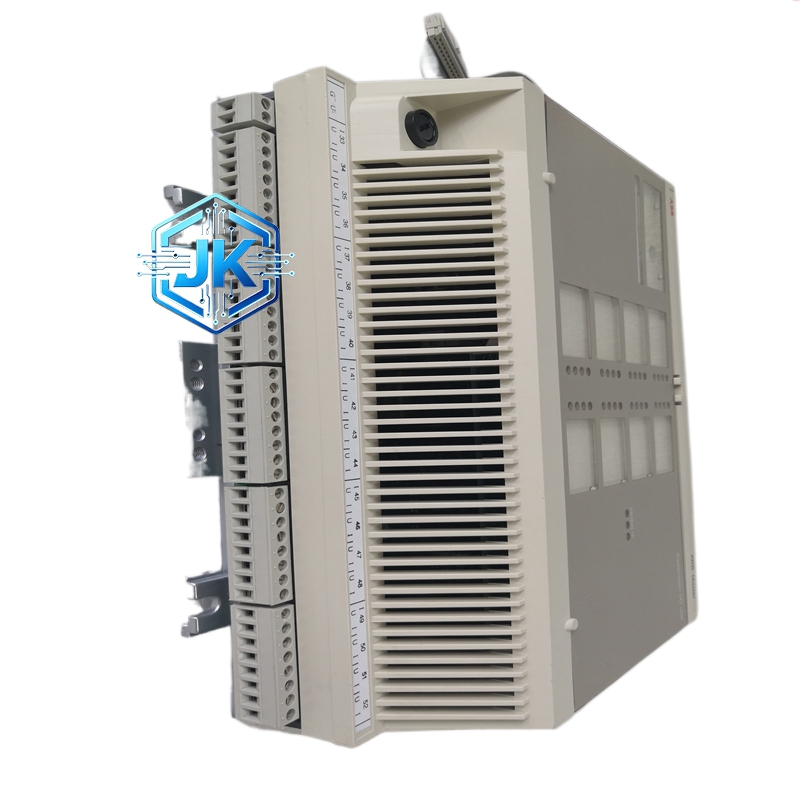

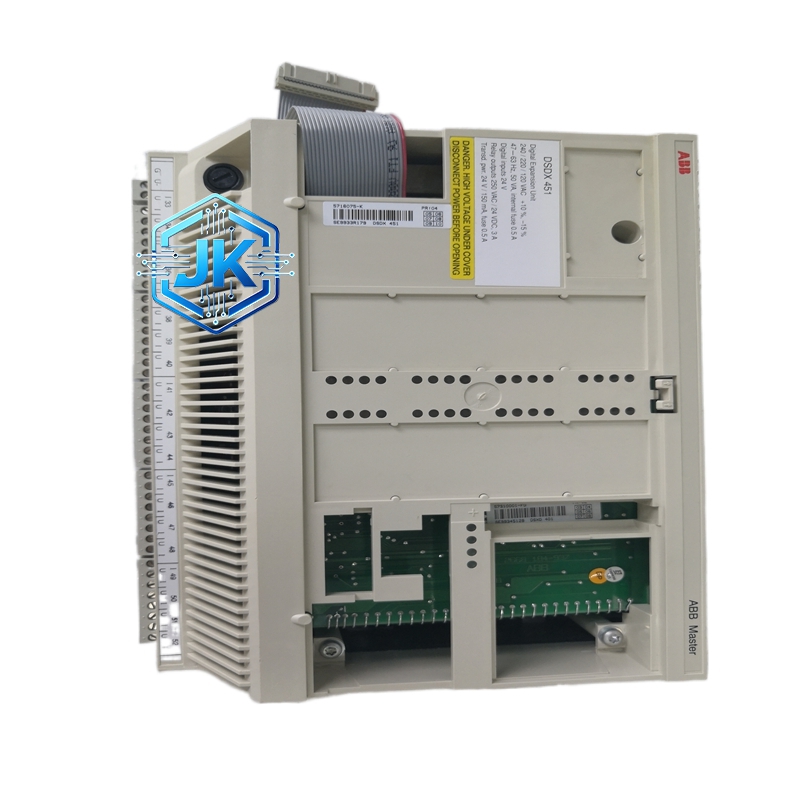

ABB DSDX451 AC800M 4 通道模拟量输入和 4 通道模拟量输出混合模块
技术规格：
模拟量输入：4 通道，4-20mA DC / 0-10V DC（每通道软件可选）
模拟量输出：4 通道，4-20mA DC（两线制/四线制可选）
AI 分辨率：12 位（4096 级）
AO 分辨率：12 位（4096 级）
AI 精度：满量程的 ±0.2%
AO 精度：满量程的 ±0.2%
更新速率：100ms（所有通道同时刷新）
隔离方式：AI 通道间隔离 500V DC，AO 通道间隔离 500V DC，AI 对 AO 隔离 500V DC
供电：DC 24V，IM 总线供电
功能特点：
AI 和 AO 通道每通道独立配置信号类型，无需跳线
具备断线检测功能（AI 通道）
AO 通道支持故障安全模式（掉电输出 3.6mA 或 20mA 可选）
支持在线校准，无需断电
前面板设有 8 组 LED 指示灯（4 个 AI + 4 个 AO）
支持 HART 协议（AI 通道）
应用场景：
小型电厂的温度采集和阀门控制
水处理系统的流量采集和加药泵控制
暖通空调系统的温度采集和风阀控制
食品饮料生产线的液位采集和泵速控制
性能参数：
工作温度：-25°C 至 +70°C
MTBF：大于 130,000 小时
防护等级：IP20（前面板）
材质构成：
外壳为阻燃 PC 塑料
ADC/DAC 芯片为 ABB 原装工业级芯片
接线端子为磷铜镀镍弹簧式 Push-in 端子
PCB 为 FR-4 玻纤板，沉金工艺
结构特征：
标准欧洲卡尺寸（160mm x 115mm）
前面板分为上下两排 LED 指示灯
底部 IM 总线连接器
背部为 3 排接线端子：AI、AO、公共端分开
工作原理：
AI 通道：现场信号经端子进入，通过多路模拟开关选通，送入 12 位 ADC 采样，数字量经 IM 总线上传控制器。AO 通道：控制器数字量经 IM 总线进入模块，12 位 DAC 转换后经 V/I 电路输出 4-20mA 电流驱动现场执行器。
安装要求：
AI 和 AO 的屏蔽层必须分别接地
电压信号输入使用屏蔽双绞线，屏蔽层单端接地
电流信号输入允许使用非屏蔽线，但建议仍使用屏蔽线
AO 输出端严禁短路
使用注意事项：
首次上电前在 Control Builder 中配置每通道量程和故障安全值
不要将 AI 的电压信号端和电流信号端混接
定期用标准信号源校验精度
