描述

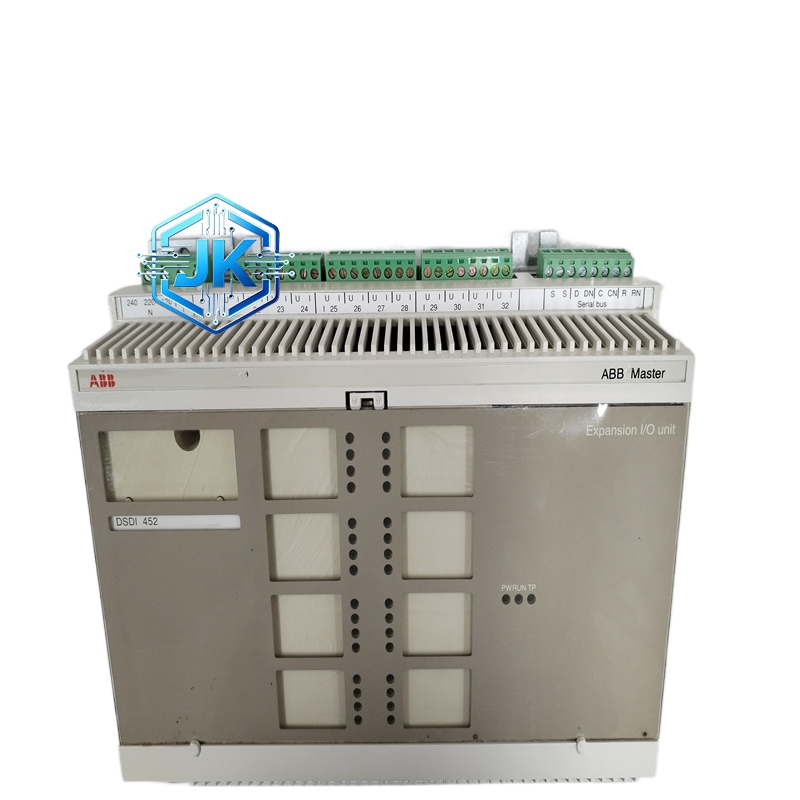

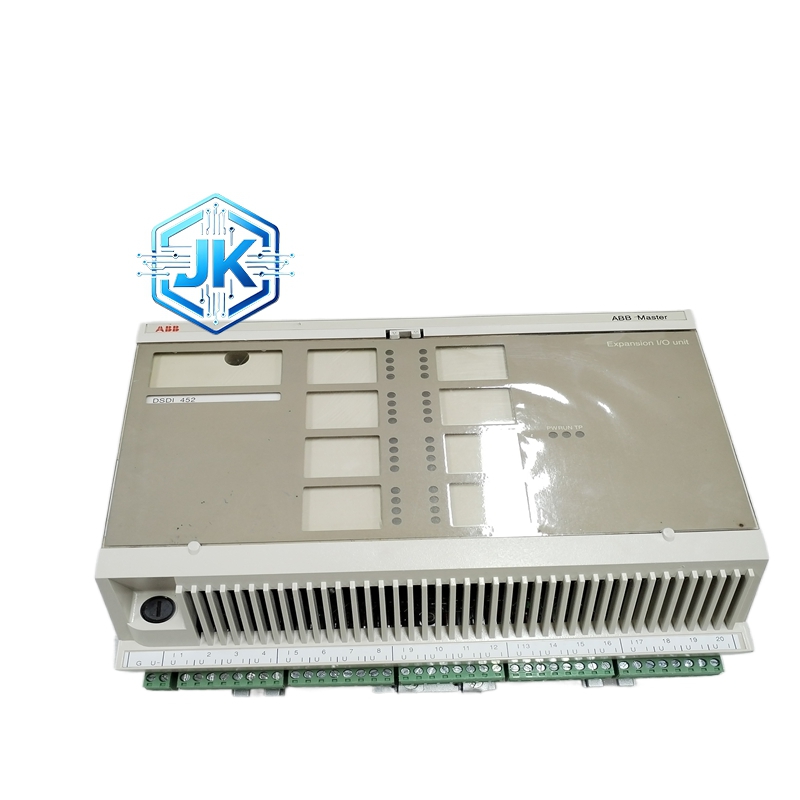

ABB DSDI452 AC800M 16 通道数字量输入模块
技术规格：
通道数量：16 通道数字量输入
输入信号类型：干接点（无源触点）或 DC 24V 有源触点
输入电压范围：DC 12V 至 DC 60V
响应时间：小于 5ms
隔离方式：通道间隔离 500V DC，对地隔离 500V DC
供电：DC 24V，IM 总线供电
输入阻抗：大于 100kΩ
功能特点：
16 路独立输入，每路完全隔离
每通道独立 LED 指示灯，直观显示通断状态
支持软件配置常开或常闭逻辑
具备软件滤波功能，消除触点抖动（滤波时间 1-100ms 可调）
支持热插拔
前面板设有 16 个 LED 指示灯和 1 个 Power LED
所有通道支持在线强制输出
具备故障记录功能
应用场景：
电厂汽轮机监视系统（振动、轴向位移、胀差等开关量）
开关柜断路器和隔离开关位置监视
泵站阀门状态监视
消防报警系统的触点采集
安全联锁系统的输入采集
性能参数：
工作温度：-25°C 至 +70°C
MTBF：大于 140,000 小时
ESD 防护：大于 8kV 接触放电
防护等级：IP20
继电器机械寿命：大于 100,000 次（如有继电器输出型）
材质构成：
外壳为阻燃 PC 塑料，UL94 V-0
输入光耦为 AVAGO 高速工业级光耦
接线端子为铜合金镀镍弹簧式端子
PCB 为 FR-4 玻纤板，表面涂覆三防漆
结构特征：
标准欧洲卡尺寸（160mm x 115mm）
前面板设有 16 组 LED 指示灯（每通道一个）和 1 个 Power LED
底部 IM 总线连接器（56 针）
背部为 2 排接线端子：第一排 16 路输入正极，第二排 16 路输入公共端
模块厚度 25mm
工作原理：
现场干接点信号进入模块后，经过光电隔离和施密特整形电路消除抖动。整形后的信号送入输入锁存器，控制器通过 IM 总线每 100ms 读取一次锁存器状态，判断每通道的通断。软件滤波功能通过多次采样取平均的方式消除触点抖动引起的误报。
安装要求：
干接点输入使用屏蔽双绞线，屏蔽层单端接地
有源触点输入电压不可超过 DC 60V
模块安装在靠近信号源的机笼内，减少电缆长度
每个通道的接线必须牢固，接触电阻小于 1Ω
使用注意事项：
输入电压不可超过 DC 60V
不要将外部高压信号直接接入
定期检查输入端子接触电阻
软件滤波时间需根据现场触点特性设置（机械触点通常设 10-20ms）
不要在带电状态下拔插接线端子
每 5 年更换一次模块（即使未动作）
