描述

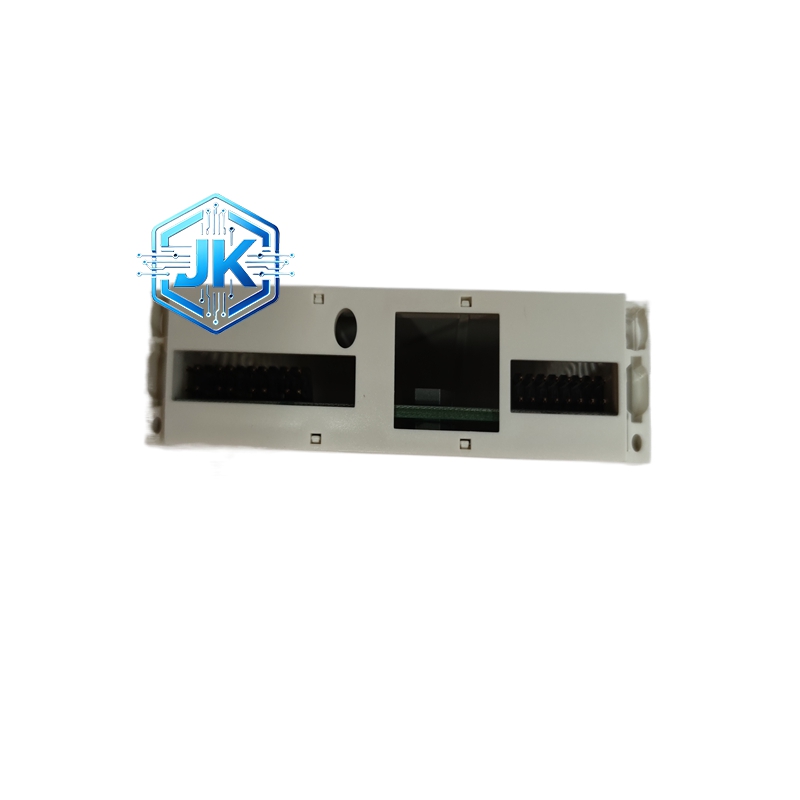

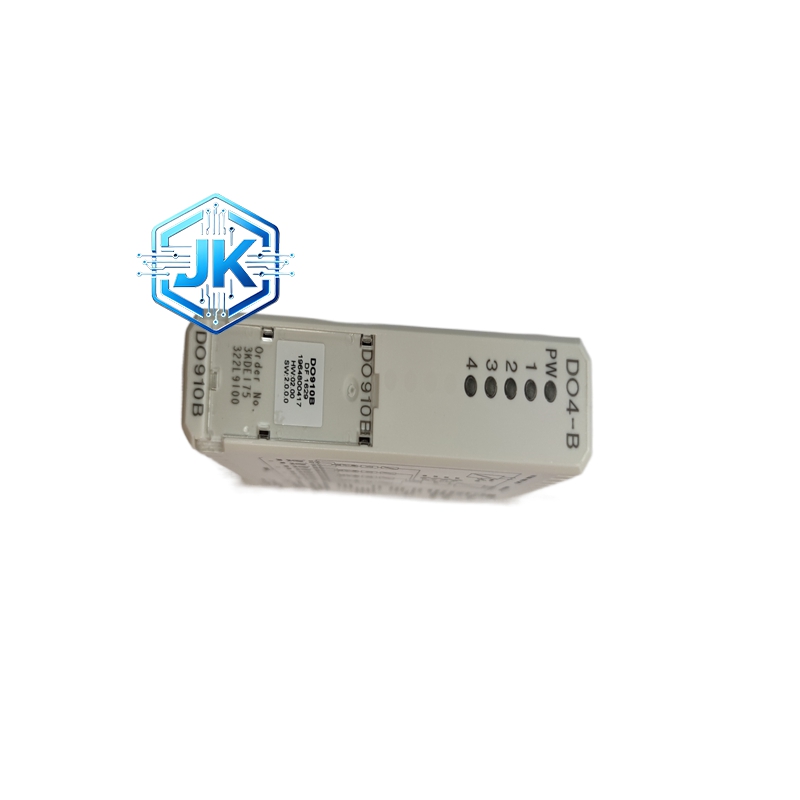

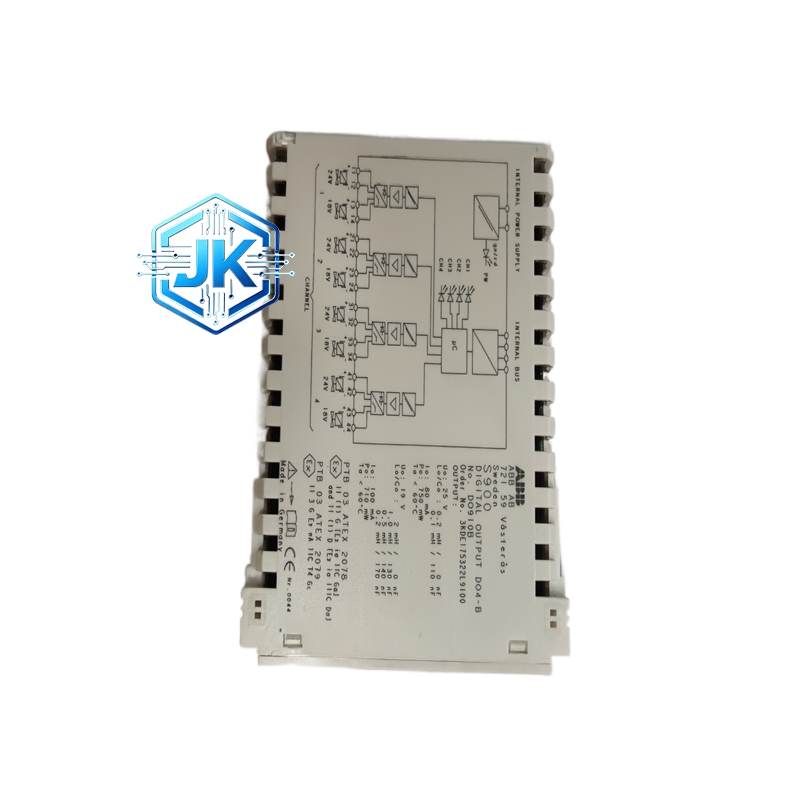

ABB DO910 16 通道 24V 直流高速数字量输出模块
技术规格
- 通道数量：16 路，1 组公共端
- 输出类型：24V DC 源型输出
- 额定电压：12～32V DC（标称 24V DC）
- 每通道持续电流：0.5A
- 隔离方式：通道–背板光电隔离
- 隔离电压：500V AC/min
- 保护：短路、过压、过温、感性负载抑制
- 响应时间：≤0.5ms（开通 / 关断）
- 最高脉冲频率：10kHz（方波，50% 占空比）
- 供电：24V DC（I/O 总线）
- 工作温度：-25℃～+70℃
- 防护等级：IP20
- 安装：35mm DIN 导轨
- 尺寸：86.1mm×102mm×58.5mm
- 重量：约 0.26kg
功能特点
- 超高速响应（≤0.5ms），适合高速控制
- 10kHz 脉冲输出，支持运动控制脉冲指令
- 每通道独立高速保护，毫秒级故障关断
- 每通道状态 LED，实时显示输出状态
- 内置高频续流，适配高速感性负载
- 支持热插拔，不停机维护eero
应用场景
- 运动控制：伺服 / 步进电机脉冲方向输出
- 高速逻辑：快速联锁、高速计数触发
- 高频电磁阀：高速气动 / 液压开关控制
- 脉冲信号：流量计、编码器同步触发
性能参数
- 开通延迟：≤0.3ms
- 关断延迟：≤0.5ms
- 脉冲上升沿：≤100ns
- 脉冲下降沿：≤150ns
- 漏电流：＜10μA（关断）
材质构成
- 外壳：阻燃 ABS，UL94 V-0
- 电路板：高频 FR-4 玻纤板，低阻抗线路
- 输出元件：高速 MOSFET，纳秒级开关
- 端子：镀镍黄铜，低接触电阻
- 内部：高频屏蔽结构，减少信号反射
结构特征
- 标准 S800 模块，正面 16 路高速 LED
- 单组端子排，高频信号优化布局
- 侧面总线接口 + 锁定卡扣，导轨安装稳固
- 高频接地设计，减少 EMI 干扰
工作原理
控制器高速指令经高速光电隔离驱动 MOSFET，纳秒级开关实现快速输出；内置高频监测电路，微秒级响应过流 / 过温保护；支持脉冲调制输出，适配运动控制与高速触发需求。
优势亮点
- 业界顶级响应（≤0.5ms），适合高速运动控制
- 10kHz 脉冲输出，满足伺服 / 步进控制需求
- 高频保护 + 低延迟，高速工况稳定可靠
- 热插拔 + 免工具接线，维护高效eero
- 与 ABB 运动控制器 / PLC无缝兼容eero
适用行业
- 自动化设备、3C 电子、半导体设备
- 包装机械、印刷机械、高速流水线
- 运动控制、机器人、数控设备
- 需高速响应的工业控制场景
安装要求
- 安装于 IP20 控制柜内，远离变频器等高频干扰源
- DIN 导轨水平安装，上下散热≥50mm
- 高速信号线选用屏蔽双绞线，单独布线
- 总线接口完全插入并锁死
使用注意事项
- 严禁超压 / 过载，高频工况降额至 0.3A / 通道
- 高速感性负载必须并联高频续流二极管
- 模块运行时表面温度较高，注意散热
- 定期检查端子紧固与屏蔽接地
- 禁止在高湿、腐蚀、粉尘环境裸露使用
