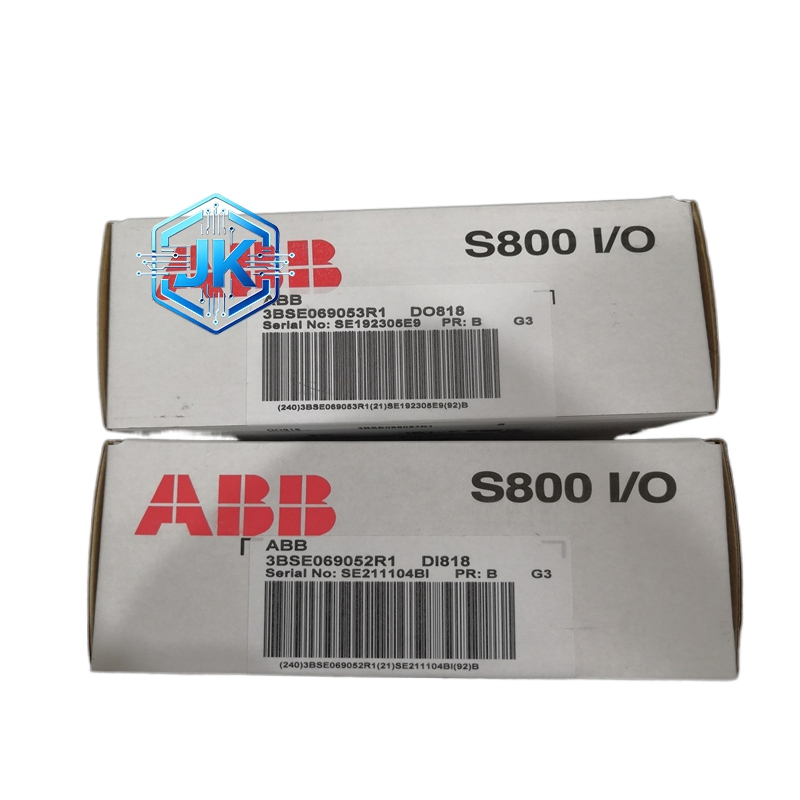

ABB DO818 AC800M 8 通道数字量输出模块
技术规格：
通道数量：8 通道数字量输出
输出类型：晶体管输出（NPN 型，开漏输出）
输出电流：最大 0.5A / 通道（DC 30V）
响应时间：小于 1ms（开关时间）
最大开关频率：1kHz（每通道）
隔离方式：通道间隔离 500V DC，对地隔离 500V DC
供电：DC 24V，IM 总线供电
输出电压：DC 5V 至 DC 30V
功能特点：
无机械触点，开关寿命无限（理论上）
响应速度极快（小于 1ms），适合高频应用
支持高速脉冲输出（最高 1kHz）
每通道独立 LED 指示灯
支持软件配置常开或常闭逻辑
具备过流保护和短路保护
支持热插拔
前面板设有 8 组 LED 指示灯
应用场景：
LED 指示灯和报警灯的高速闪烁控制
高速电磁阀的驱动（如喷漆阀、点胶阀）
脉冲计数器的触发信号输出
步进电机的脉冲驱动
PWM 信号输出（用于调速）
变频器的启/停控制
性能参数：
工作温度：-25°C 至 +70°C
存储温度：-40°C 至 +85°C
MTBF：大于 140,000 小时
ESD 防护：大于 8kV 接触放电
防护等级：IP20
开关寿命：大于 10,000,000 次（无机械磨损）
材质构成：
外壳为阻燃 PC 塑料，UL94 V-0
输出晶体管为 MOSFET，额定 30V/0.5A
光耦为 AVAGO 高速工业级光耦
接线端子为铜合金镀镍
PCB 为 FR-4 玻纤板，沉金工艺
结构特征：
标准欧洲卡尺寸（160mm x 115mm）
前面板设有 8 组 LED 指示灯和 1 个 Power LED
底部 IM 总线连接器（56 针）
背部为 3 排接线端子：第一排 8 路 COM，第二排 8 路输出，第三排备用
模块厚度 25mm
工作原理：
控制器通过 IM 总线发送数字量给 DO818。模块内部的光耦接收信号后驱动 MOSFET 栅极，MOSFET 导通时输出端与 COM 端短接（开漏输出），外部负载通电。MOSFET 关断时输出端悬空，外部负载断电（需外接上拉电阻）。由于无机械触点，开关速度极快。
安装要求：
开漏输出需外接上拉电阻（通常 1kΩ 至 10kΩ，接至 DC 24V）
输出电缆使用屏蔽双绞线，屏蔽层单端接地
模块安装在靠近负载的机笼内，减少电缆长度
每通道负载不超过 0.5A
使用注意事项：
开漏输出必须外接上拉电阻，否则无法驱动负载
输出电压不可超过 DC 30V
不可用于感性负载（如继电器线圈），需加续流二极管
不要将输出端直接短路到地
定期检查 MOSFET 温度，超过 80°C 时需检查负载
