描述

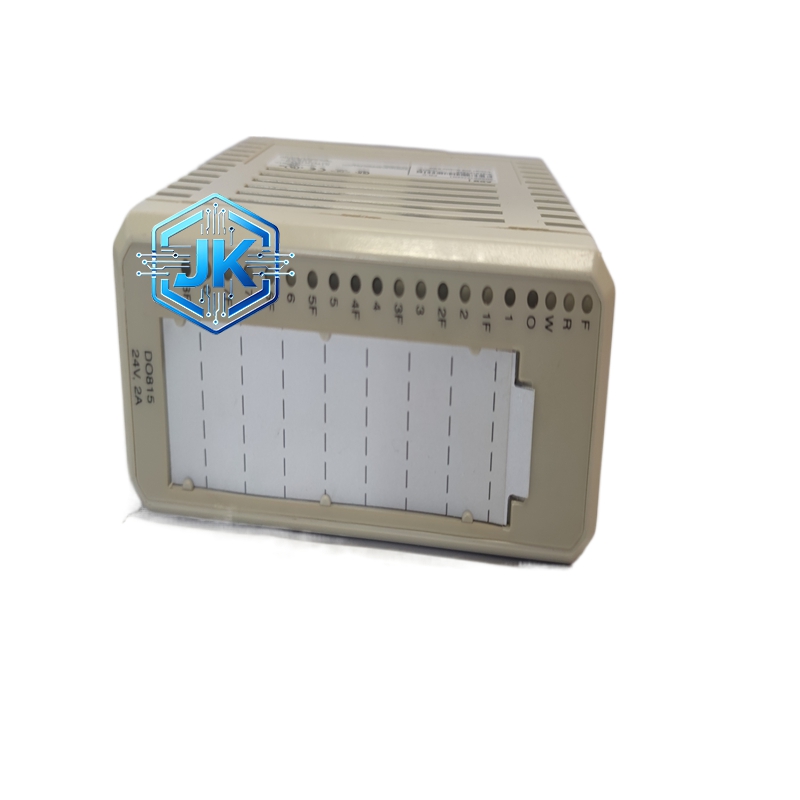

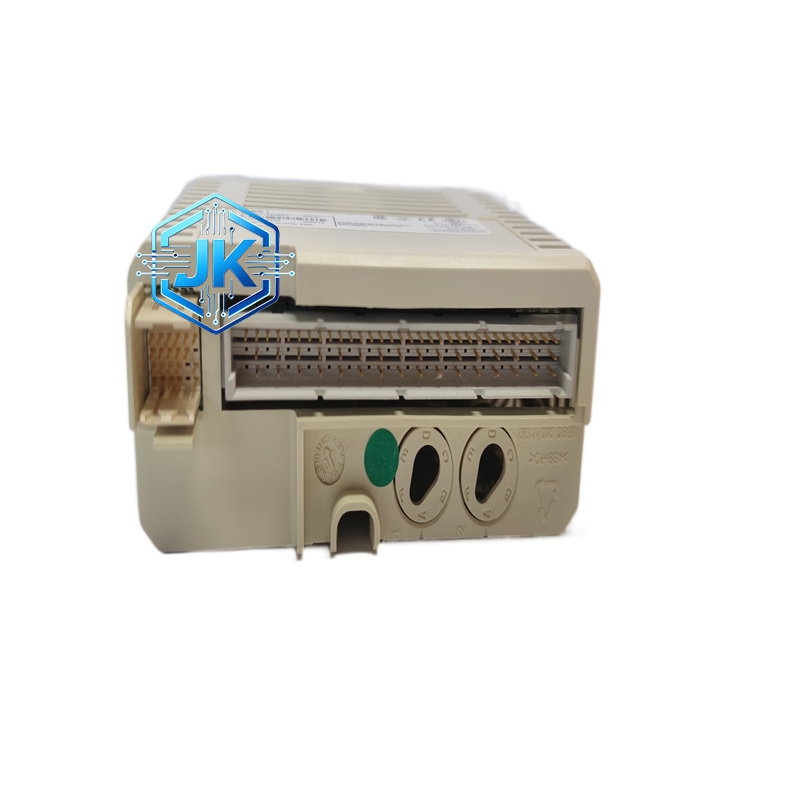

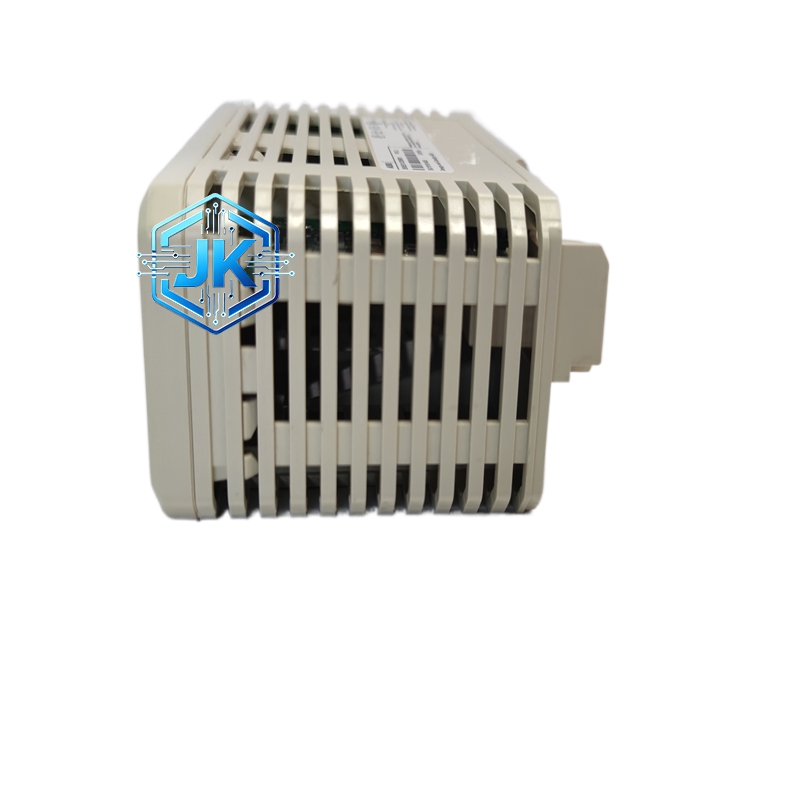

ABB DO815 8 通道 24V 直流大电流数字量输出模块ABB
技术规格
- 通道数量：8 路，2 组 ×4 通道，组间隔离ABB
- 输出类型：24V DC 源型输出ABB
- 额定电压：10～30V DC（标称 24V DC）ABB
- 每通道持续电流：2A（最大 3A 短时）ABB
- 隔离方式：组间光电隔离，每组内部共地ABB
- 隔离电压：500V AC/min（组–组、组–背板）
- 保护：短路、过压、过温、感性负载抑制ABB
- 响应时间：≤2ms
- 供电：24V DC（I/O 总线）
- 工作温度：-25℃～+70℃
- 防护等级：IP20
- 安装：35mm DIN 导轨
- 尺寸：86.1mm×102mm×58.5mm
- 重量：约 0.3kg
功能特点
- 8 通道大电流（2A / 通道），驱动能力强ABB
- 2 组 ×4 通道隔离，单组故障不影响另一组ABB
- 每通道独立过流 + 过温保护，可靠性高ABB
- 每通道状态 LED，便于诊断ABB
- 内置大功率续流，适配感性负载ABB
- 支持热插拔，不停机维护eero
应用场景
- 24V 大功率电磁阀、气动 / 液压执行器
- 电磁离合器、制动器、小型 DC 电机（≤50W）
- 大电流指示灯、报警灯、蜂鸣器
- 需大电流 + 隔离的 24V DC 控制回路
性能参数
- 导通压降：≤2V（满载 2A）
- 漏电流：＜20μA（关断）
- 绝缘耐压：500V AC/1min（组间）
- 最大浪涌电流：5A（100ms）
- 抗振动：5～200Hz，0.15mm 振幅
材质构成
- 外壳：阻燃 ABS，UL94 V-0，加强散热筋
- 电路板：FR-4 玻纤板，加厚铜箔（2oz）
- 输出元件：大功率 MOSFET（低内阻、大电流）
- 端子：加厚镀镍黄铜，大电流承载
- 内部：高导热绝缘灌封，散热优良
结构特征
- 标准 S800 模块，正面 8 路 LED，散热筋设计ABB
- 分组端子排：2 组独立公共端，大电流接线端子ABB
- 侧面总线接口 + 锁定卡扣，导轨安装稳固
- 强化散热结构，适配大电流发热
工作原理
控制器指令经光电隔离驱动大功率 MOSFET，2 组独立大电流驱动电路控制 4 路 / 组输出；每组独立保护，过流 / 过温时本组关断，另一组正常；实时监测负载状态，快速保护并上传诊断ABB Group。
优势亮点
- 8 通道 ×2A 大电流，驱动能力远超标准模块ABB
- 分组隔离（500V），安全可靠ABB Group
- 强化散热 + 全保护，适合长时间大电流运行ABB
- 热插拔 + 免工具接线，维护便捷eero
- 适配 ABB 全系列控制系统，兼容性好eero
适用行业
- 液压气动设备、工程机械、农机装备
- 纺织机械、印刷机械、包装设备
- 通用机械大功率执行器控制
- 需大电流 24V DC 输出的工业场景
安装要求
- 安装于 IP20 控制柜内，预留充足散热空间（上下≥80mm）
- DIN 导轨水平安装，远离变频器、电机等强热源
- 大电流线缆选用 **≥1.5mm² 铜线 **，端子拧紧
- 两组输出线缆分开布线，避免干扰
使用注意事项
- 严禁超压（＞30V DC）或长期超 2A / 通道运行
- 感性负载（电机、离合器）必须并联大功率续流二极管（24V/5A）
- 模块运行时表面温度较高，禁止徒手触碰
- 定期检查端子紧固与散热通道通畅
- 禁止在高湿、腐蚀、粉尘环境裸露使用
