描述

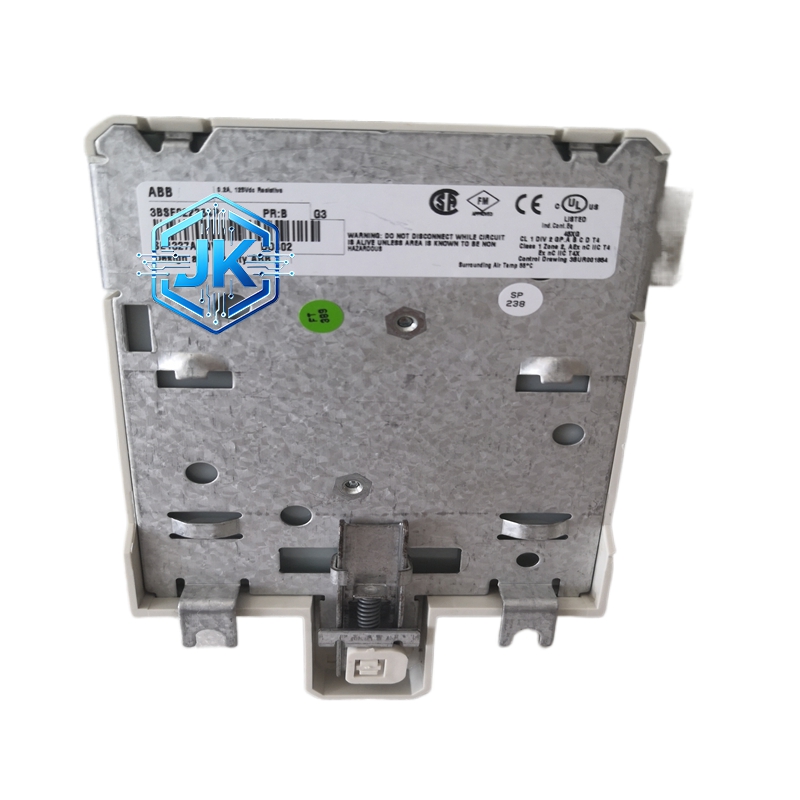

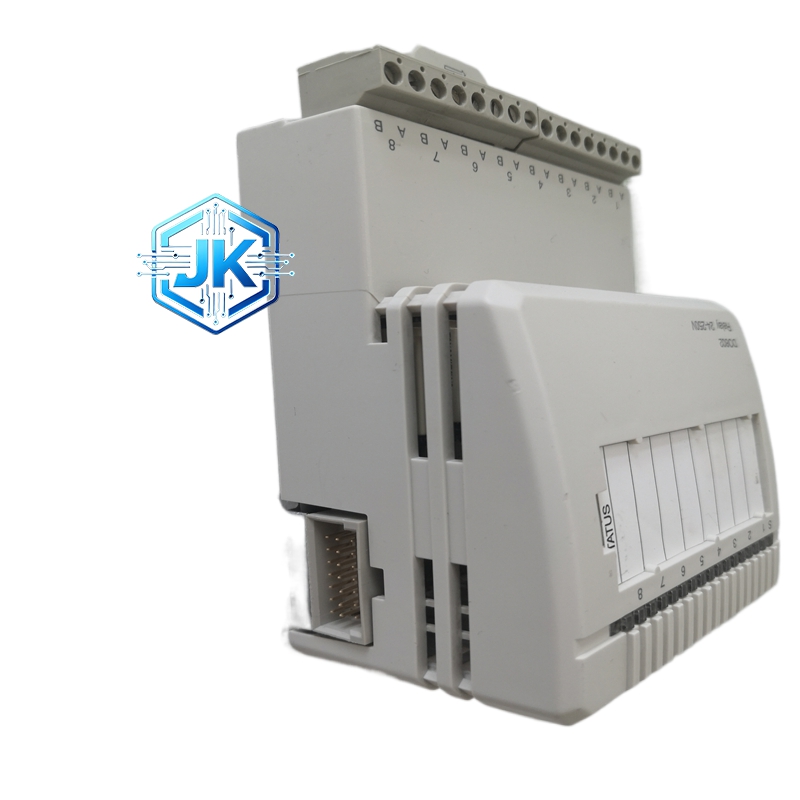

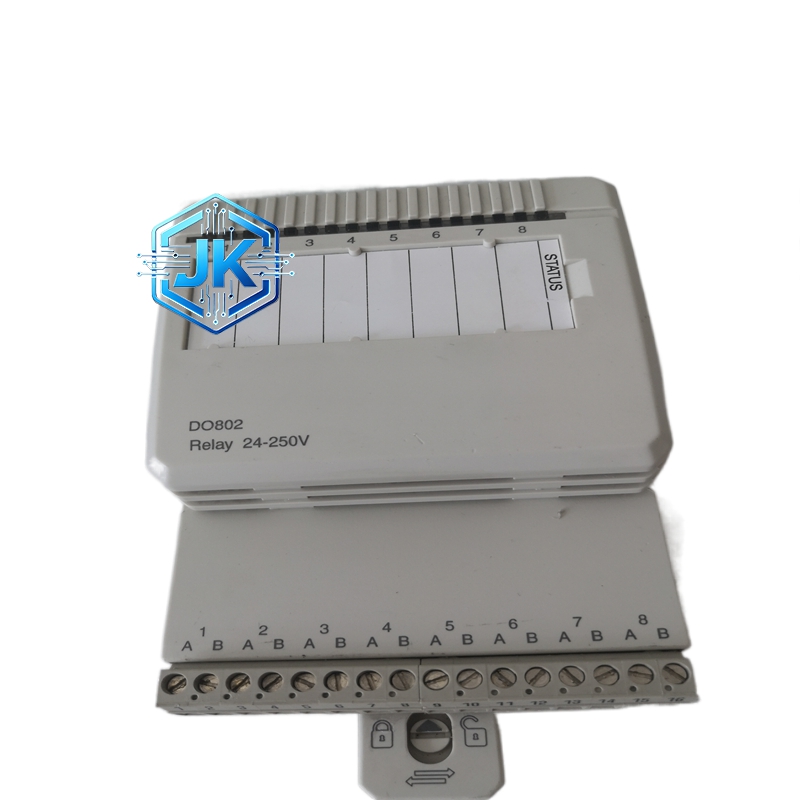

ABB DO802 8 通道继电器型数字量输出模块
技术规格
- 通道数量：8 路独立隔离继电器输出
- 触点类型：常开（NO），单刀单掷
- 额定负载：250V AC 2A；30V DC 2A（阻性）
- 最小负载：5V DC/10mA
- 隔离方式：通道间完全电气隔离，通道–背板隔离
- 隔离电压：2500V AC/min（通道–背板）
- 响应时间：≤5ms（吸合），≤8ms（断开）
- 机械寿命：≥20,000,000 次
- 电气寿命：≥100,000 次（额定负载）
- 供电：24V DC（I/O 总线）
- 工作温度：-25℃～+70℃
- 防护等级：IP20
- 安装：35mm DIN 导轨
- 尺寸：86.1mm×102mm×58.5mm
- 重量：约 0.3kg
功能特点
- 8 路完全独立隔离，单通道故障不影响其他通道
- 交直流通用，适配 24～250V 宽电压负载
- 每通道状态 LED，直观显示触点状态
- 继电器触点镀金处理，低接触电阻、长寿命
- 支持热插拔，不停机维护eero
- 内置浪涌吸收，保护触点与后端设备
应用场景
- 220V AC 接触器、电磁阀、加热器控制
- 高压报警灯、蜂鸣器驱动
- 外部安全回路、急停联锁输出
- 需电气隔离的跨系统信号接口
- 大功率负载（≤2A）开关控制
性能参数
- 触点接触电阻：＜50mΩ（新触点）
- 绝缘电阻：≥100MΩ（500V DC）
- 浪涌耐压：4kV（1.2/50μs）
- 工作频率：≤10 次 / 秒（额定负载）
- 抗振动：5～200Hz，0.15mm 振幅
材质构成
- 外壳：阻燃 ABS，UL94 V-0
- 继电器：密封电磁继电器，镀金触点
- 电路板：FR-4 玻纤板，防潮涂层
- 端子：镀镍黄铜，防腐蚀
- 内部结构：抗震支架，灌封加固
结构特征
- 标准 S800 模块，正面 8 路 LED 指示
- 独立通道端子排，每通道正负分离
- 侧面总线接口 + 锁定卡扣，导轨安装牢固
- 全隔离设计，无公共地，抗干扰强
工作原理
控制器指令经光电隔离驱动继电器线圈，触点吸合 / 断开实现现场回路通断；继电器提供电气隔离，将控制侧与高压 / 强电侧完全隔离，保障系统安全；触点状态通过 LED 与诊断电路反馈至控制器。
优势亮点
- 全通道独立隔离，安全等级高
- 宽电压交直流通用，应用灵活
- 继电器输出，带载能力强（2A/250V AC）
- 长寿命镀金触点，适合频繁动作场景
- 热插拔 + 免工具接线，维护便捷eero
适用行业
- 电力能源、化工石化、冶金矿业
- 暖通空调、楼宇消防、安防系统
- 通用机械、包装设备、纺织机械
- 需高压隔离的工业控制场景
安装要求
- 安装于 IP20 控制柜内，远离强电磁干扰源（变频器、电机）
- DIN 导轨水平安装，上下散热空间≥50mm
- 强电回路（AC220V）与弱电回路（DC24V）分开布线，间距≥10cm
- 模块总线接口完全插入并锁死
使用注意事项
- 严禁超额定电压 / 电流使用，避免触点烧蚀
- 感性负载（电机、变压器）必须并联浪涌抑制器
- 继电器动作频繁（＞10 次 / 分）时，需降额使用（≤1.5A）
- 定期检查触点状态，磨损严重及时更换模块
- 禁止在高湿、腐蚀、粉尘环境裸露使用
