描述

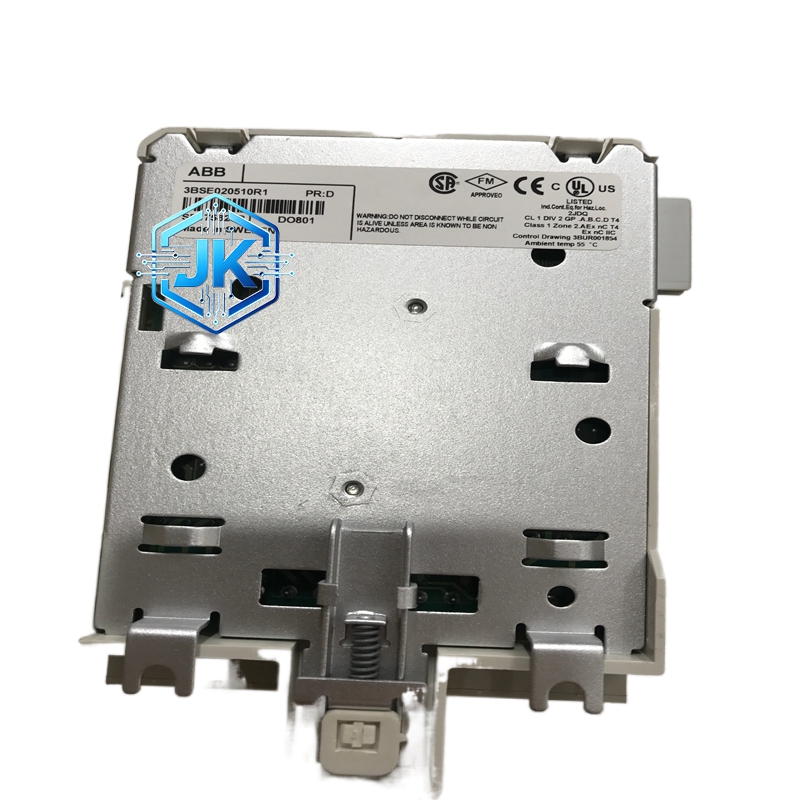

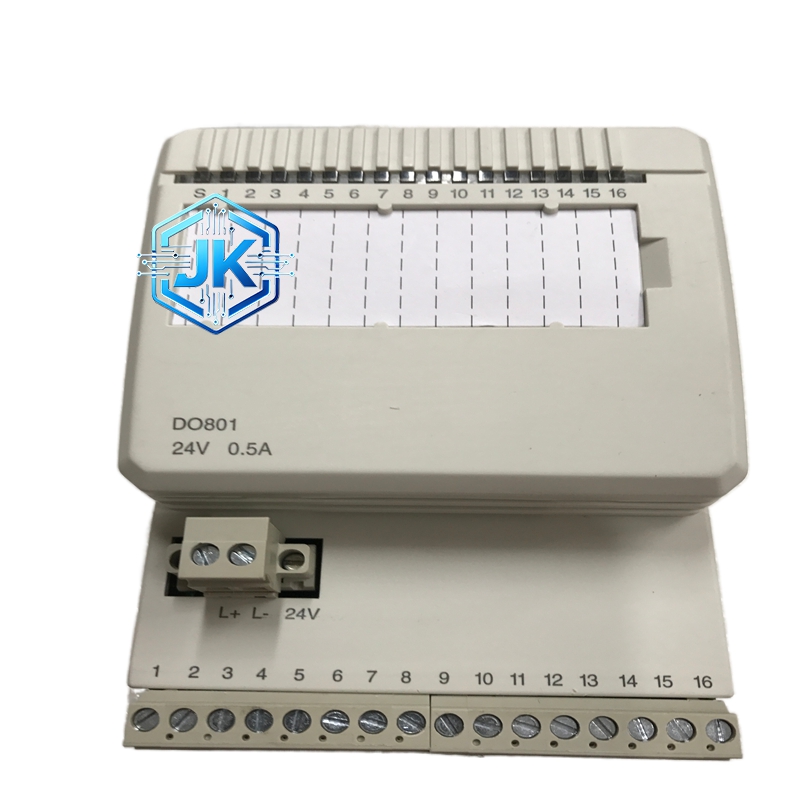

ABB DO801 16 通道 24V 直流数字量输出模块
技术规格
- 通道数量：16 路数字输出，1 组公共端
- 输出类型：24V DC 源型输出（Current Sourcing）
- 额定电压：12～32V DC（标称 24V DC）
- 每通道持续电流：0.5A
- 导通电阻：＜0.4Ω
- 隔离方式：通道与背板光电隔离
- 隔离电压：50V
- 保护特性：对地短路保护、30V 过压保护、过温保护、感性负载抑制
- 响应时间：≤1ms
- 供电：24V DC（由 I/O 总线供电）
- 工作温度：-25℃～+70℃
- 防护等级：IP20（柜内安装）
- 安装方式：35mm DIN 导轨
- 尺寸（宽 × 高 × 深）：86.1mm×102mm×58.5mm
- 重量：约 0.24kg
功能特点
- 16 通道高密度输出，节省控制柜空间
- 内置短路、过压、过温三重保护，可靠性高
- 每通道带状态 LED，便于现场诊断
- 支持OSP 安全输出：通讯故障时输出安全状态
- 感性负载内置续流抑制，延长触点寿命
- 支持热插拔（配合 S800 底板）eero
应用场景
- 24V 电磁阀、气动阀控制
- 控制柜指示灯、报警灯驱动
- 小型继电器、接触器线圈控制
- 流水线到位 / 夹紧执行器输出
- 风机、水泵启停控制（小功率）
性能参数
- 单通道最大冲击电流：1A（短时）
- 漏电流：＜10μA（关断态）
- 绝缘耐压：50V AC/1min（通道–背板）
- 工作海拔：≤2000m
- 相对湿度：5%～95%（无凝露）
材质构成
- 外壳：阻燃 ABS 工程塑料，UL94 V-0 级
- 电路板：FR-4 玻纤板，全波焊锡工艺
- 输出元件：功率 MOSFET，低导通内阻
- 端子：镀镍黄铜，防氧化
- 内部灌封：阻燃环氧树脂，防潮抗震
结构特征
- 标准 S800 窄体模块，正面 16 路 LED 状态指示
- 侧面带总线接口与锁定卡扣，导轨安装稳固
- 底部弹簧端子排，免工具接线
- 一体化屏蔽结构，抗 EMI 干扰
工作原理
模块接收控制器下发的开关量指令，通过光电隔离驱动功率 MOSFET 导通 / 关断，将 24V DC 输出至现场执行器；内置电流、电压、温度监测电路，异常时立即关断输出并点亮故障 LED，同时上传诊断信息至控制器。
优势亮点
- 高密度 16 通道，单位空间 I/O 点数高
- 全保护设计，适应工业恶劣工况
- 快速响应（≤1ms），适合高速逻辑控制
- 热插拔 + 免工具接线，维护高效eero
- 与 ABB AC500/AC800M/DCS 系统无缝兼容
适用行业
- 汽车制造、电子装配、食品包装
- 水处理、暖通空调、楼宇自控
- 轻工机械、物流输送、仓储自动化
- 通用制造业生产线
安装要求
- 安装于IP20 以上控制柜内，远离热源与强电磁源
- 采用35mm DIN 导轨，水平安装，预留上下散热空间≥50mm
- 现场线缆选用屏蔽双绞线，动力线与信号线分开布线
- 模块总线接口完全插入并锁死，防止接触不良
使用注意事项
- 严禁 ** 超压（＞32V DC）或长期过载（＞0.5A / 通道）** 运行
- 感性负载必须并联续流二极管（24V/1A）
- 模块断电后静置 1 分钟再拆卸，防止电容放电触电
- 定期清理端子灰尘，检查接线紧固
- 禁止在强腐蚀、高粉尘、露天环境使用
