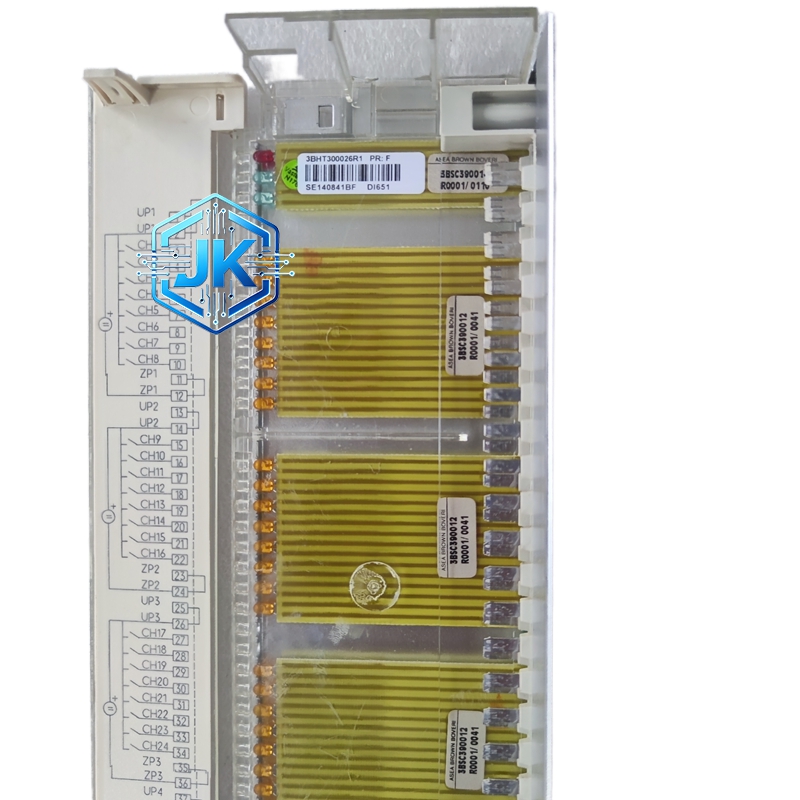

Name: ABB DI651 数字量输入模块
Brand: simple

描述

ABB DI651 数字量输入模块

技术规格

型号：DI651
输入通道数量：16 路独立数字量输入
输入信号类型：DC 12V/24V/48V（NPN/PNP）、AC 120V/230V
额定输入电压：DC 12V±10%/24V±15%/48V±10%；AC 120V/230V±10%
输入电流：DC 24V 时7mA / 通道；AC 230V 时5mA / 通道
输入响应时间：≤0.5ms（超高速采集）
输入滤波：三级滤波（硬件 + 软件 + 智能滤波），时间 0.02ms~30ms 可调
电气隔离：每通道独立光电隔离（隔离电压 AC3500V）
模块供电：DC 24V（冗余背板供电）
工作温度：-25℃ ~ +70℃
防护等级：IP20
模块尺寸：135mm×95mm×38mm
安装方式：S800 标准机架插槽安装
通信协议：Profinet、Modbus-TCP、EtherNet/IP、FF 现场总线

功能特点

多信号全兼容：支持DC12/24/48V、AC120/230V五类信号，全球设备通用
超高速响应：0.5ms 响应时间，捕捉微秒级快速开关信号
顶级隔离防护：AC3500V 每通道隔离，杜绝高压击穿、漏电风险
三级智能滤波：硬件 RC + 软件数字 + 智能算法滤波，滤除极端复杂干扰
高精度诊断：10 项通道故障诊断（短路、开路、过压、欠压、漏电、抖动等）
冗余供电：双背板冗余供电，单路供电故障不影响模块运行
高密度通道：16 路独立通道，满足超大型系统 IO 采集需求
在线升级 + 配置：支持固件在线升级、参数远程配置，无需拆机

性能参数

信号采集准确率：100%（零漏采、零误采）
隔离耐压稳定性：AC3500V 持续 1.5 分钟无击穿
连续运行寿命：≥12 万小时（工业超长寿命）
工作湿度：5%~95% RH（无凝露）
抗干扰能力：符合 IEC 61000-6-4/5 标准，抗强电磁辐射、脉冲干扰
功耗：≤5.5W（满载）

材质构成

外壳：高强度阻燃 PC/ABS 合金，抗冲击、耐高低温、绝缘性能卓越
核心元件：超高速光电耦合器、智能滤波芯片、高精度诊断 MCU、工业级 LED
基板：高精密超薄玻纤 PCB 板，镀金线路，低阻抗、高稳定性
接线端子：高强度镀金螺丝端子，适配多股粗铜芯线，抗氧化、防腐蚀
防护涂层：军工级三防漆，防潮、防腐、防盐雾，适应极端工况

结构特征

增强型机架结构：适配 S800 I/O 系统重型机架，抗震等级提升 50%
优化分区布局：正面大尺寸指示灯区 + 加宽接线端子区，便于接线与观察
全通道独立隔离：16 路通道完全独立隔离，无组间干扰
冗余接口：双背板供电接口 + 双通信接口，硬件冗余保障
加固防尘：加厚外壳 + 全密封端子防护，防尘防潮性能提升
散热优化：壳体散热鳍片设计，提升高温环境散热效率

工作原理

模块通过双背板冗余 24VDC 供电，现场各类交直流开关量信号接入对应通道，经限流、硬件滤波后进入超高速光电耦合器隔离；智能 MCU 实时监测通道电气参数，精准诊断 10 类故障；信号经三级滤波处理后，转换为标准数字信号，通过冗余通信接口上传至 800xA 控制系统，实现高可靠设备状态采集。
