描述

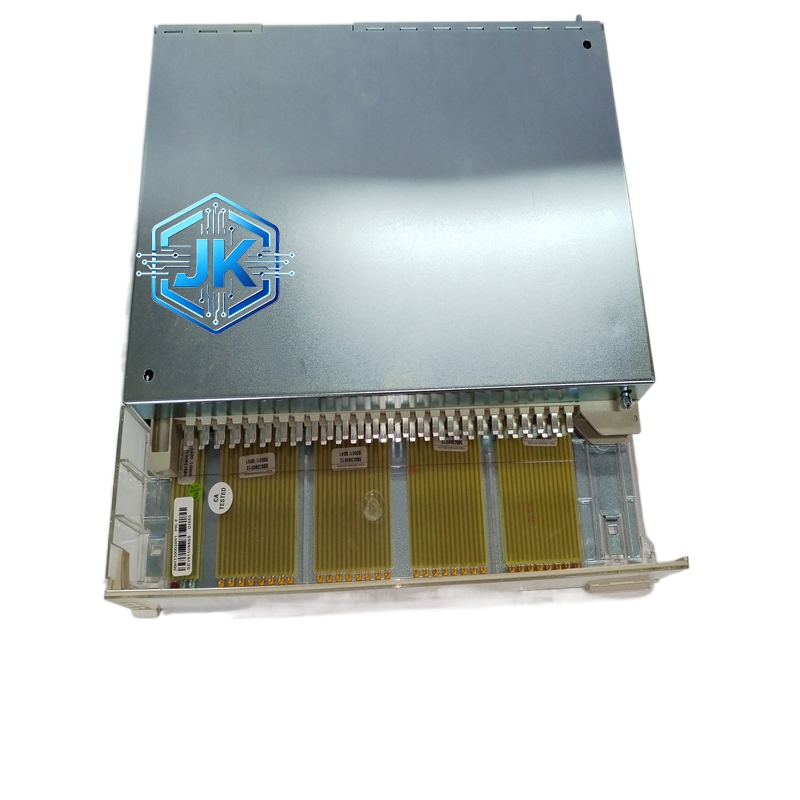

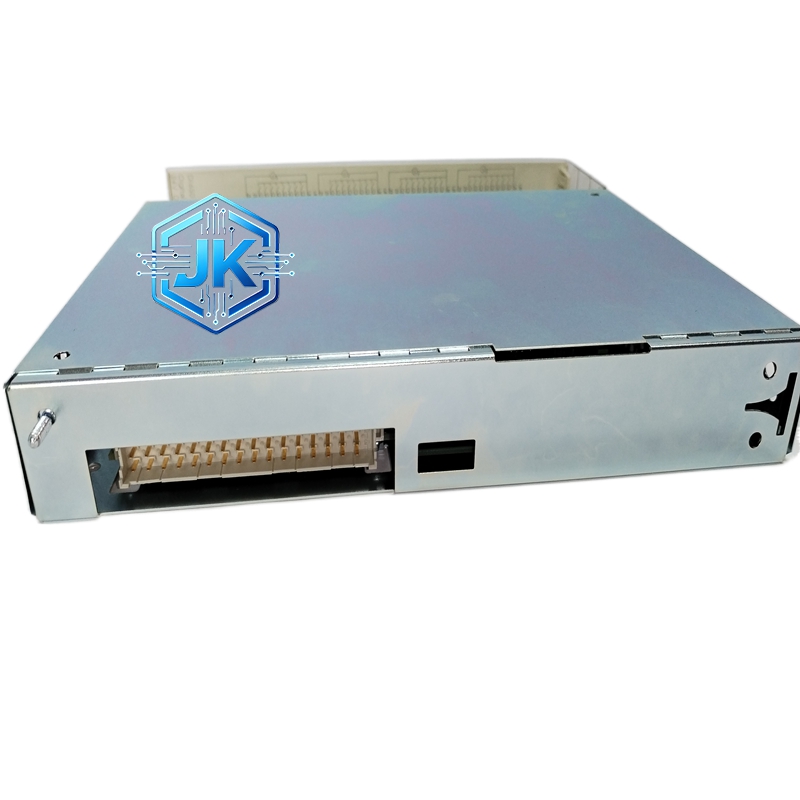

ABB DI650 数字量输入模块
技术规格
- 型号：DI650
- 输入通道数量：16 路独立数字量输入
- 输入信号类型：DC 24V（NPN/PNP）、AC 120V
- 额定输入电压：DC 24V±15% / AC 120V±10%
- 输入电流：DC 24V 时8mA / 通道；AC 120V 时6mA / 通道
- 输入响应时间：≤1ms
- 输入滤波：硬件 + 软件双重滤波，时间可调
- 电气隔离：每通道独立光电隔离（隔离电压 AC3000V）
- 模块供电：DC 24V（背板供电）
- 工作温度：-20℃ ~ +65℃
- 防护等级：IP20
- 模块尺寸：130mm×90mm×35mm
- 安装方式：S800 标准机架插槽安装
- 通信协议：支持 Profinet、Modbus-TCP、FF 现场总线
功能特点
- 16 路高密度采集：16 路独立通道，满足大规模 IO 信号采集需求
- 双信号兼容：同时支持24VDC 直流、120VAC 交流信号，适配全球现场设备
- 超高隔离等级：每通道 AC3000V 光电隔离，杜绝高压串入主控系统
- 双重滤波：硬件 RC 滤波 + 软件数字滤波，滤除复杂工业干扰
- 全面诊断：支持通道短路、开路、过压、漏电故障诊断，精准定位问题
- 状态可视化：每通道双色 LED 指示灯（绿 = 正常，红 = 故障）
- 冗余设计：关键电路冗余备份，单通道故障不影响系统
- 热插拔 + 在线配置：带电插拔，支持在线修改滤波时间、信号类型
性能参数
- 信号采集准确率：100%
- 隔离耐压稳定性：AC3000V 持续 1 分钟无击穿
- 连续运行寿命：≥10 万小时
- 工作湿度：5%~95% RH（无凝露）
- 抗干扰能力：符合 IEC 61000-6-4 标准，工业强干扰环境稳定
- 功耗：≤5W（满载）
材质构成
- 外壳：工业级阻燃 ABS 塑料，抗冲击、耐老化、绝缘强度高
- 核心元件：高速光电耦合器、精密滤波元件、智能诊断芯片、双色 LED
- 基板：高精密玻纤 PCB 板，耐高温、低阻抗
- 接线端子：镀金螺丝端子，适配多股铜芯线，抗氧化
- 防护涂层：板卡三防漆涂层，防潮防腐
结构特征
- 标准机架式结构：适配 S800 I/O 系统标准机架，插槽式安装
- 分区布局：正面指示灯区 + 接线端子区，背面系统总线接口
- 通道分组：16 路分 2 组（8 路 / 组），分组隔离，布线清晰
- 加固设计：外壳加厚加固，抗震防摔，适配震动工况
- 防尘密封：端子防护盖 + 外壳密封，防尘防潮
工作原理
模块由系统背板 24VDC 供电，现场开关量信号接入对应通道，经限流、硬件滤波后进入光电耦合器隔离，转换为数字信号；智能诊断芯片实时监测通道状态，检测短路、开路等故障；处理后的数字信号通过总线接口上传至 800xA 控制系统，实现设备状态监测。
优势亮点
- 工业级高可靠：3000V 隔离 + 双重滤波，流程工业强干扰环境稳定
- 高密度高效：16 路通道适配大型系统，减少模块数量、简化架构
- 全面诊断：多维度故障诊断，快速定位通道问题，降低运维成本
- 全球适配：24VDC/120VAC 双信号，适配国内外各类现场设备
- 易维护：双色指示灯 + 热插拔，故障直观、更换便捷
- 兼容性强：适配 800xA 系统，支持多种工业总线，无缝集成大型自控项目
适用行业
石油化工、电力能源、冶金钢铁、水泥建材、造纸制浆、水处理厂、大型制药、食品饮料、轨道交通、大型港口自动化控制系统。
安装要求
- 精准插入 S800 系统标准机架插槽，卡扣锁紧，背板触点贴合紧密
- 安装于控制柜核心通风区域，远离大功率发热设备，间距≥15cm
- 信号线路采用屏蔽双绞线，强弱电分开布线，间距≥10cm
- 接线时严格区分交直流信号、NPN/PNP 极性，端子拧紧无松动
- 模块四周预留 **≥5cm 散热间隙 **，保证风道通畅
- 环境温度控制在 **-20℃~+65℃**，无凝露、无腐蚀性气体
使用注意事项
- 严禁 ** 超电压（>132VAC/27.6VDC）** 输入，烧毁光电耦合器
- 信号线路严禁与动力电缆同槽敷设，避免强电磁干扰
- 定期（每 6 个月）检查接线端子与背板触点，清理积尘
- 避免在高湿、强腐蚀、粉尘浓度超标环境长期使用
- 红色故障灯亮起时，立即排查对应通道线路、开关设备
- 不可私自改装模块内部电路，否则失去原厂质保
