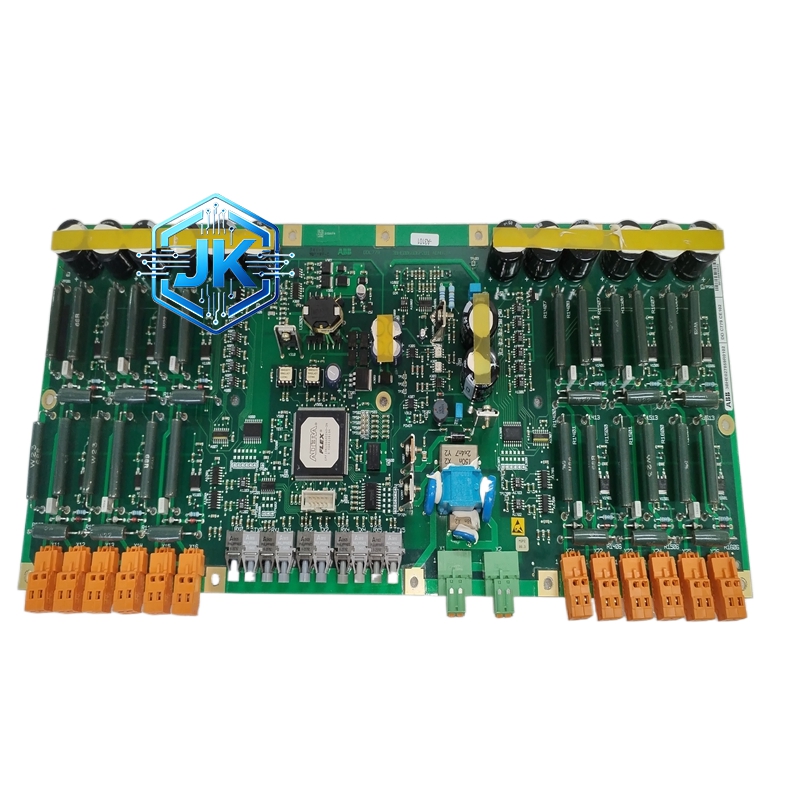

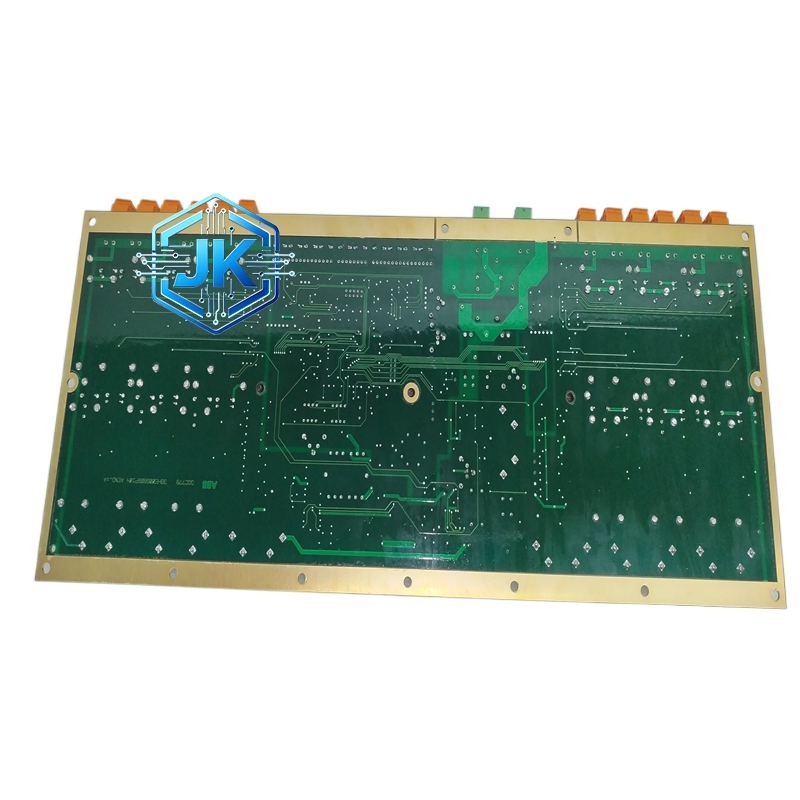

Name: ABB DDC779CE102 数字控制驱动板卡
Brand: simple

描述

ABB DDC779CE102 数字控制驱动板卡

技术规格

型号：DDC779CE102
额定工作电压：DC 24V±10%（控制回路供电）
驱动电压：DC ±15V（功率器件驱动）
PWM 输出频率：2kHz~20kHz（可调）
电流采样精度：±0.2%（16 位高精度采样）
电压采样精度：±0.3%
控制通道数量：6 路独立驱动通道
驱动能力：单通道最大驱动电流2A
工作温度：-25℃ ~ +75℃
存储温度：-40℃ ~ +85℃
绝缘耐压：AC 3000V/1min（驱动回路与控制回路隔离）
板卡尺寸：250mm×200mm×35mm
安装方式：标准机柜机架嵌入式安装
通信协议：支持 Modbus-TCP、Profinet（可选）

功能特点

功率器件精准驱动：输出隔离式 PWM 驱动信号，适配 IGBT、MOSFET、晶闸管等功率器件，驱动稳定可靠
闭环控制算法：内置电流环、电压环双闭环 PID 控制，实时调节输出，保证负载动态响应与稳态精度
高精度采样：16 位 AD 采样，电流 / 电压采样误差≤±0.2%，为控制算法提供精准数据
多重故障保护：集成过流、过压、过热、短路、欠压、驱动异常6 重保护，故障时立即封锁驱动信号
PWM 信号生成：支持正弦波 PWM、空间矢量 PWM（SVPWM），适配不同负载类型，降低谐波损耗
参数在线配置：通过上位机在线修改 PID 参数、PWM 频率、保护阈值，无需拆机
故障日志存储：内置大容量非易失性存储器，存储最近 50 条故障日志，含时间、类型、参数
冗余驱动设计：关键驱动通道冗余备份，单通道故障不影响系统运行

性能参数

PWM 信号延迟：≤80ns（纳秒级快速响应）
电流环响应时间：≤5ms
电压环响应时间：≤10ms
控制精度：稳态转速 / 电压波动≤±0.5%
连续运行寿命：≥9 万小时（工业级）
工作湿度：10%~90% RH（无凝露）
抗电磁干扰能力：符合 IEC 61000-6-2 标准，工业强干扰环境稳定运行

材质构成

基板：高精密玻纤阻燃 PCB 板（UL94 V-0 级），耐高温、低形变、高绝缘
核心元件：进口 DSP 控制芯片、高速光耦隔离器、16 位 AD 转换器、精密运算放大器、功率驱动芯片、TVS 保护管
线路材质：加厚镀金铜质线路，低阻抗、抗氧化、信号传输损耗低
接口端子：工业级镀金插拔端子，支持热插拔，接触可靠
防护涂层：板卡表面三防漆（防潮、防腐、防盐雾），适应恶劣工况
固定结构：金属加固边框 + 绝缘定位柱，抗震防折，安装牢固

结构特征

标准嵌入式板卡结构：适配 ABB DCS / 传动系统标准机架，嵌入式安装，节省空间
功能分区布局：上部控制信号区、中部驱动输出区、下部采样 / 电源区，分区清晰，电磁干扰小
状态指示灯组：集成电源灯、运行灯、故障灯、驱动状态灯，实时显示工作与故障状态
隔离设计：控制回路与驱动回路完全电气隔离（隔离电压 3000V），杜绝高压串入控制回路
加固防尘：板卡边缘金属加固，元器件全封闭防尘处理，减少粉尘堆积
散热优化：板卡预留散热通道，关键发热元件贴装散热片，保障高温环境稳定运行

工作原理

控制回路 24V 供电后，DSP 芯片接收上位机或主控单元下发的控制指令（转速 / 电压给定），结合高精度采样电路采集的输出电流、母线电压信号，通过内置 PID 算法计算生成 PWM 控制信号；PWM 信号经高速光耦隔离、功率驱动芯片放大后，输出至 IGBT 等功率器件，控制其导通 / 关断时序，实现电能转换与负载驱动；同时实时监测电流、电压、温度等参数，异常时立即封锁驱动信号，触发故障报警并存储日志。
