描述

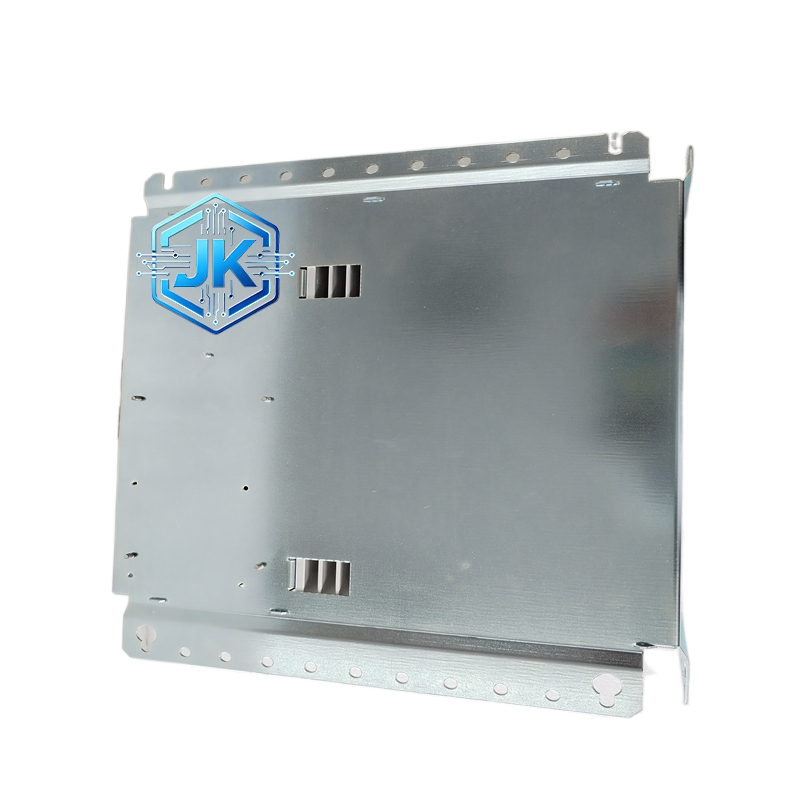

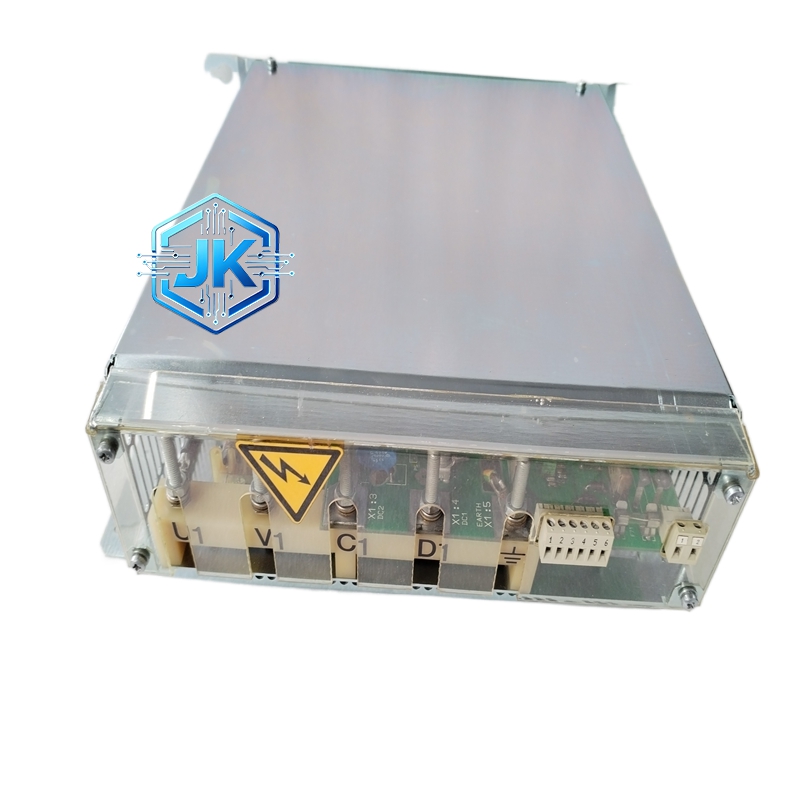

ABB DCF503-0050 晶闸管励磁控制器（DCS500 系列）
技术规格
- 产品系列：DCS500 系列晶闸管功率转换器
- 额定输入电压：420VAC（三相）/500VDC
- 额定输出电流：50A（励磁电流）
- 输出功率：最高 25kW
- 工作频率：50Hz/60Hz 通用适配
- 控制方式：晶闸管相控调压，闭环电流 / 电压控制
- 保护功能：过流保护、过压保护、过热保护、失磁保护
- 环境参数：工作温度 **-20℃~+60℃，存储温度-40℃~+85℃**，工作湿度 5%-95% 无凝露
- 防护等级：IP20（控制柜内安装）
- 尺寸重量：标准功率模块尺寸，重量约 5kg
功能特点- 精准励磁电流调节，闭环控制，电流调节精度≤±1%
- 支持同步电机起动励磁、运行励磁、强励、灭磁控制
- 内置多重保护，过流 / 过压 / 过热 / 失磁保护，故障自动停机
- 晶闸管换相平稳，无谐波干扰，对电网影响小
- 支持远程通信控制，适配 PLC/DCS 系统，实现自动化励磁调节
- 散热性能优异，内置散热风扇，长期满负载运行无过热
性能参数
- 励磁电流调节响应时间≤50ms，动态响应快
- 电流控制精度≤±1%，长期运行无漂移
- 晶闸管换相成功率 100%，无换相失败故障
- 长期连续运行无故障，平均无故障时间（MTBF）≥50000 小时
材质构成
- 外壳：高强度钢板外壳，防静电、抗冲击、散热性好
- 功率元件：进口大功率晶闸管、续流二极管、滤波电容
- 控制主板：高精密玻纤阻燃线路板，镀金触点
- 散热系统：铝合金散热鳍片、耐高温散热风扇
结构特征
- 标准功率模块结构，前后端分区布置主回路端子、控制端子、散热风扇
- 内部功率元件分层排布，散热通道通畅，散热效率高
- 底部预留标准固定孔位，支持螺丝固定安装
- 侧面布置状态指示灯（运行 / 故障 / 保护动作）
工作原理
模块接入三相交流电后，经整流电路转换为直流电；控制主板接收励磁调节指令，控制晶闸管导通角，调节输出励磁电流；电流反馈信号实时回传，闭环调节导通角，维持励磁电流稳定；内置保护电路实时监测电流、电压、温度，异常时触发保护动作，切断输出，保障励磁系统安全。
优势亮点
- 原装 ABB 励磁控制核心部件，适配同步电机 / 发电机励磁系统
- 调节精度高，动态响应快，保障电机 / 发电机稳定运行
- 多重保护功能，安全性高，有效避免励磁故障损坏设备
- 晶闸管技术成熟，运行稳定，维护简便
- 适配工业恶劣工况，耐高温、抗震动，使用寿命长
适用行业
火力发电、水力发电、工业同步电机驱动、大型风机水泵、冶金轧机、水泥磨机、矿山设备、工业发电系统、同步电机调速系统
安装要求
- 采用控制柜内垂直安装，预留充足散热空间
- 安装位置通风良好，远离大功率发热设备，保障散热通畅
- 主回路采用适配规格铜线接线，端子拧紧无松动，避免发热
- 控制回路采用屏蔽线，单独布线，避免动力线干扰
使用注意事项
- 严禁超额定电流、超功率使用，避免烧毁晶闸管
- 定期检查散热风扇运行状态，清理散热鳍片灰尘，防止过热
- 励磁回路接线牢固，避免接触不良引发电弧、发热
- 禁止在潮湿、粉尘、腐蚀性气体环境中长期裸露使用
- 定期检查晶闸管、电容等功率元件，及时更换老化部件
