描述

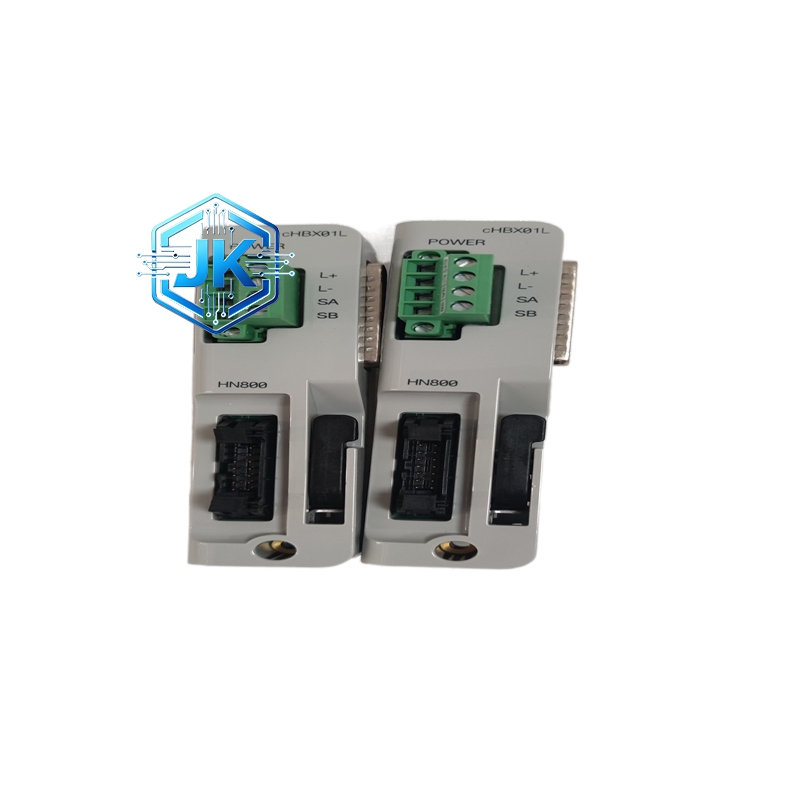

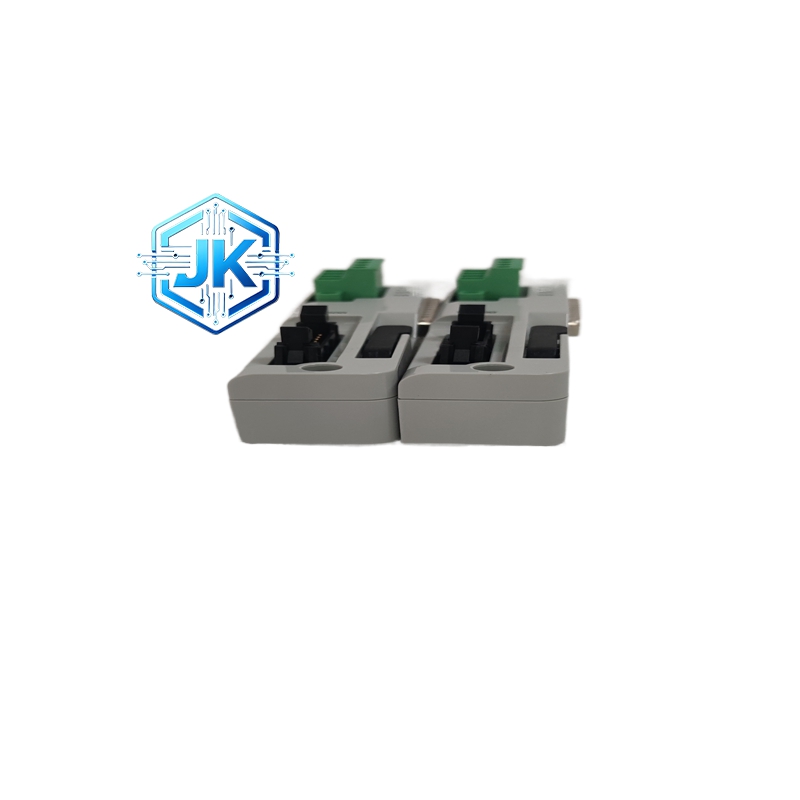

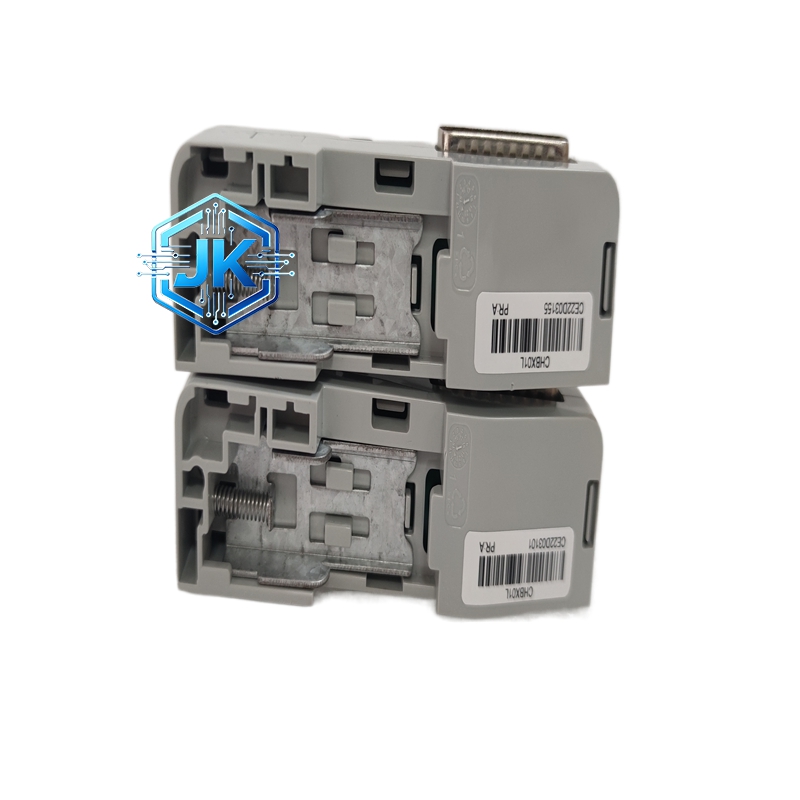

ABB CRBX01 光纤远程总线扩展模块（光纤中继器）
技术规格
- 总线协议：HN800 专用光纤总线协议
- 传输速率：4Mbps 高速传输
- 光纤规格：适配62.5/125µm 多模光纤，ST 型接口
- 传输距离：单链路最大3km（多模光纤）
- 站点容量：单远程链路支持60 台 HN800 设备（SD 系列 I/O 或通信模块）
- 供电规格：24VDC 直流供电，功耗约 15W
- 环境参数：工作温度 **-25℃~+70℃，存储温度-40℃~+85℃**，工作湿度 5%-95% 无凝露
- 防护等级：IP20（DIN 导轨安装）
- 尺寸重量：宽 45mm× 高 120mm× 深 100mm，重量 280g
- 冗余支持：支持双模块冗余配置（HRBX01K02 冗余套件）
功能特点
- 光纤信号中继放大，延长 HN800 总线传输距离至 3km，突破铜线传输限制
- 星型拓扑组网，单控制器支持 8 个远程链路，扩展系统覆盖范围
- 光电隔离传输，彻底隔绝电磁干扰、地电位波动，适配强干扰工业现场
- 支持热插拔，更换模块无需停机，不影响系统运行
- 实时监测光纤链路状态，断线 / 故障自动报警，便于快速排查
- 透明总线扩展，无需复杂配置，即插即用，兼容 HN800 全系列设备
性能参数
- 光纤通信丢包率为零，长距离传输信号无衰减、无失真
- 链路故障响应时间≤5ms，报警信号实时上传主控系统
- 冗余切换时间≤10ms，切换过程无数据丢失、无通信中断
- 长期连续运行无故障，平均无故障时间（MTBF）≥50000 小时
材质构成
- 机身外壳：工业级阻燃工程塑料，耐高温、抗老化、抗冲击
- 核心主板：高精密玻纤阻燃线路板，镀金光纤接口触点
- 光电转换组件：进口工业级光电收发器、信号处理芯片
- 内部结构：防震加固设计，适配震动工况现场
结构特征
- 紧凑型 DIN 导轨安装结构，体积小巧，节省控制柜空间
- 前端配备 2 个 ST 型光纤接口、状态指示灯（运行 / 通信 / 故障）
- 侧面预留标准固定卡扣，适配 TS35 标准 DIN 导轨
- 模块化插拔式设计，拆装便捷，维护简单
工作原理
模块接通 24VDC 电源后，初始化光电转换单元与总线通信芯片；接收主控单元发送的电信号，通过光电转换器转换为光信号，经光纤传输至远程 I/O 站点；同时接收远程站点反馈的光信号，转换为电信号回传主控单元；实时监测光纤链路状态，故障时触发报警；冗余配置下，主链路故障自动切换至备用链路，保障通信连续。
优势亮点
- 原装适配 Symphony Plus 系统 HN800 总线，兼容性 100%
- 光纤传输抗干扰能力极强，彻底解决工业现场电磁干扰问题
- 传输距离远，覆盖范围广，适配大型厂区、跨区域管控场景
- 支持热插拔与冗余配置，维护便捷，降低系统停机风险
- 即插即用，无需复杂组态，快速部署，减少施工周期
适用行业
电力能源、石油化工、冶金矿山、大型制造厂区、水处理厂、水泥建材、轨道交通、跨区域自动化管控项目
安装要求
- 采用TS35 标准 DIN 导轨水平安装，固定牢固无松动
- 安装位置远离大功率变频器、电机等强电磁干扰设备
- 光纤布线单独敷设，避免弯折（弯曲半径≥30mm），防止光纤断裂
- 供电采用 24VDC 工业稳压电源，电压波动控制在 ±5% 以内
- 冗余配置时，双模块分开安装，独立供电，避免单点故障影响冗余切换
使用注意事项
- 严禁带电插拔光纤接口，避免静电损坏光电收发器
- 光纤端面保持清洁，避免灰尘、油污附着，影响信号传输
- 禁止过度弯折、拉扯光纤，防止光纤芯线断裂
- 定期检查光纤链路状态指示灯，异常时及时排查光纤与接口
- 长期停机时，用防尘帽盖住光纤接口，防止受潮、进灰
