描述

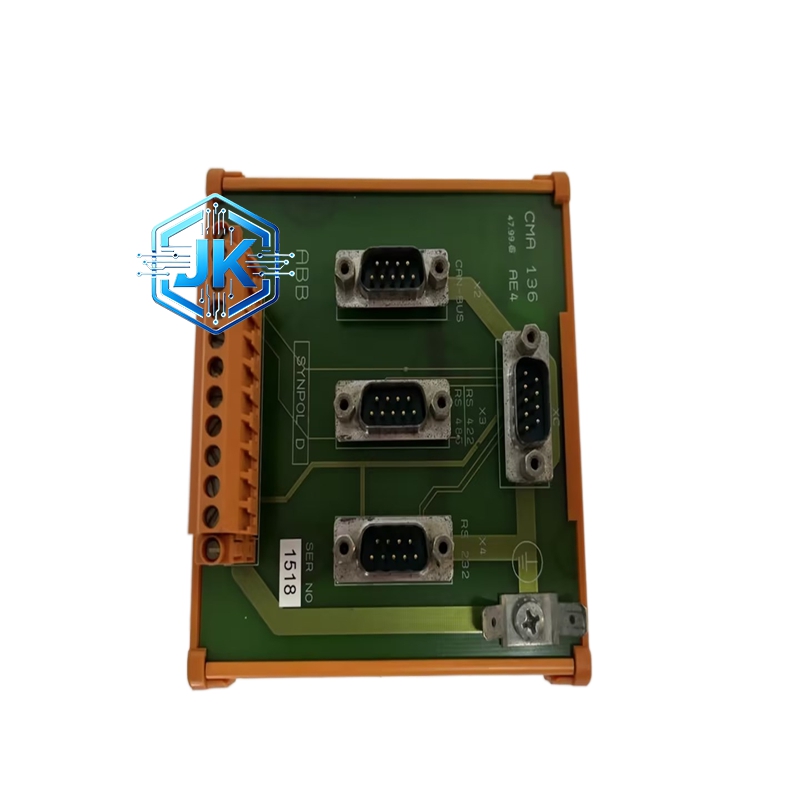

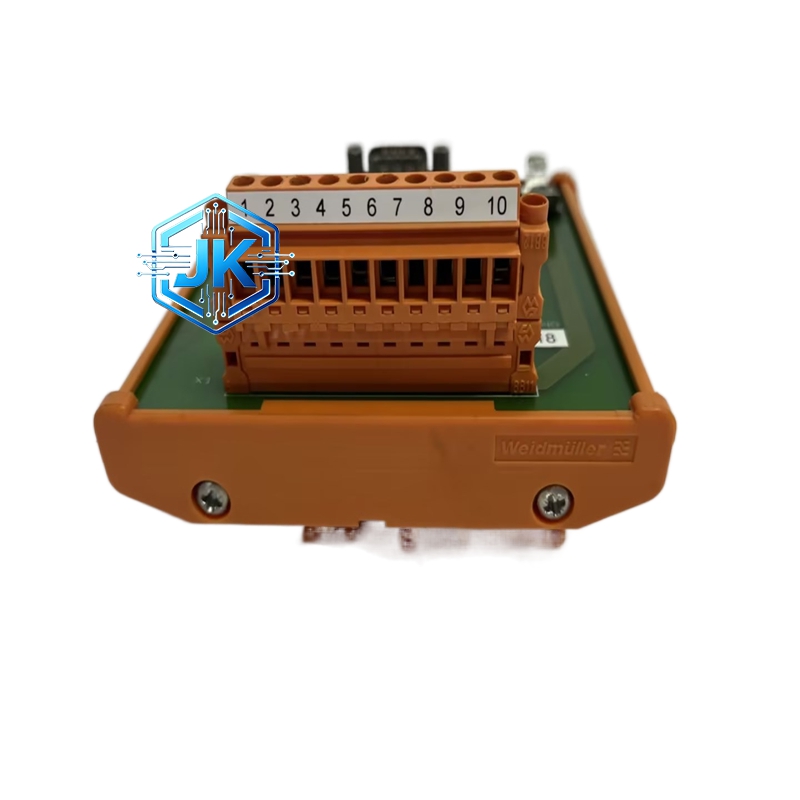

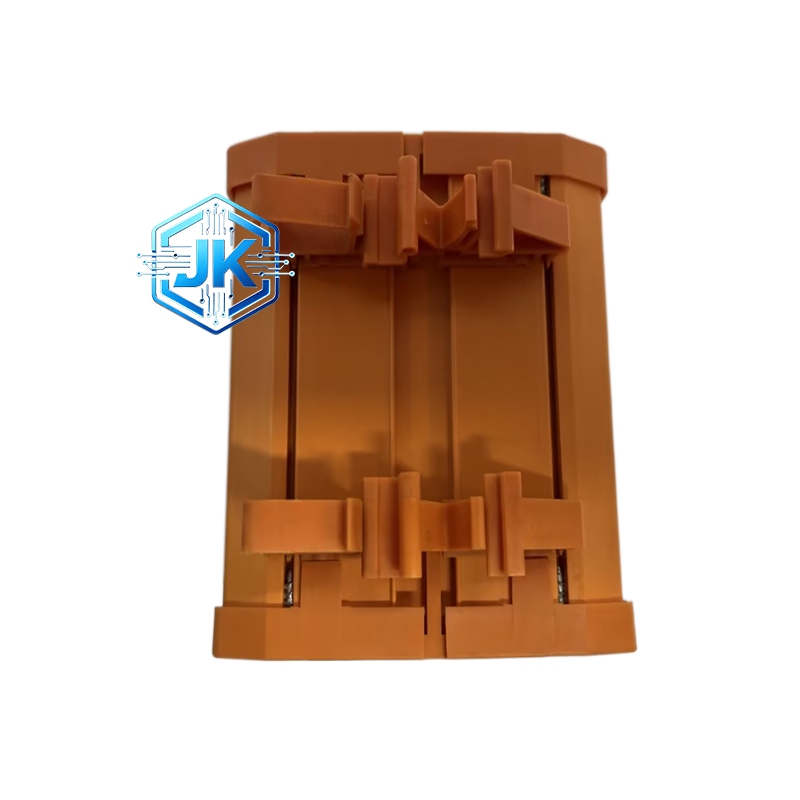

ABB CMA136 通信控制模块（3DDE300416）
技术规格
- 型号：CMA136，物料编码3DDE300416
- 供电电压：24VDC±10%
- 功耗：≤8W
- 支持协议：Modbus TCP/RTU、Profibus DP、Ethernet/IP、OPC UA
- 通信接口：2×RJ45 以太网、1×RS485 串口
- 工作温度：-20℃~+70℃
- 存储温度：-40℃~+85℃
- 尺寸：150mm×100mm×30mm
- 重量：1.2kg
- 防护等级：IP20
功能特点
- 多协议转换，实现 Modbus、Profibus、Ethernet/IP 设备间无缝互通。
- 数据路由，支持跨网段数据转发，构建分布式通信网络。
- 冗余通信，双以太网接口，支持链路冗余，故障自动切换。
- 数据缓存，内置大容量缓存，突发数据不丢失。
- 远程诊断，支持在线监控通信状态、远程固件升级。
性能参数
- 以太网传输速率：10/100Mbps 自适应，全双工。
- 串口波特率：300~115.2kbps 可调。
- 数据处理能力：每秒处理≥1000 帧数据，无延迟。
- 冗余切换时间：≤15ms，切换无数据丢失。
材质构成
- 基板：高阻燃玻纤 PCB 板，耐高温、抗老化。
- 核心元件：多核通信处理器、工业级协议转换芯片、镀金接口。
- 外壳：金属屏蔽外壳，抗电磁干扰、防尘。
结构特征
- 标准模块化结构，适配 DCS 系统机架安装。
- 接口分区：前端 RJ45、RS485 接口，后端系统总线接口。
- 正面带 LED 指示灯（电源、运行、通信、故障），状态清晰。
工作原理
模块通电后初始化各通信接口与协议，接收系统主控指令，解析不同协议数据帧，完成协议转换后转发至目标设备；同时实时监测通信链路状态，双以太网接口互为冗余，主链路故障时自动切换至备用链路，保障通信连续；内置缓存存储关键数据，防止突发断连导致数据丢失。
优势亮点
- 多协议兼容，一站式解决异构设备组网难题。
- 冗余设计，通信可靠性高，适配连续生产工况。
- 工业级耐用，耐高温、抗干扰，适配恶劣工业环境。
适用行业
火力发电、化工炼化、冶金、造纸、水处理、大型制造业、智能工厂。
安装要求
- 嵌入 DCS 系统标准机架，固定牢固，背板触点接触良好。
- 以太网线缆采用屏蔽线，远离动力电缆，避免干扰。
- 环境温度 – 20℃~+70℃，通风良好，无腐蚀性气体。
使用注意事项
- 严禁超压供电，断电后静置 5 分钟再拆装。
- 定期清理接口灰尘，检查线缆连接紧固性。
- 固件升级时保持供电稳定，不可中断。
