描述

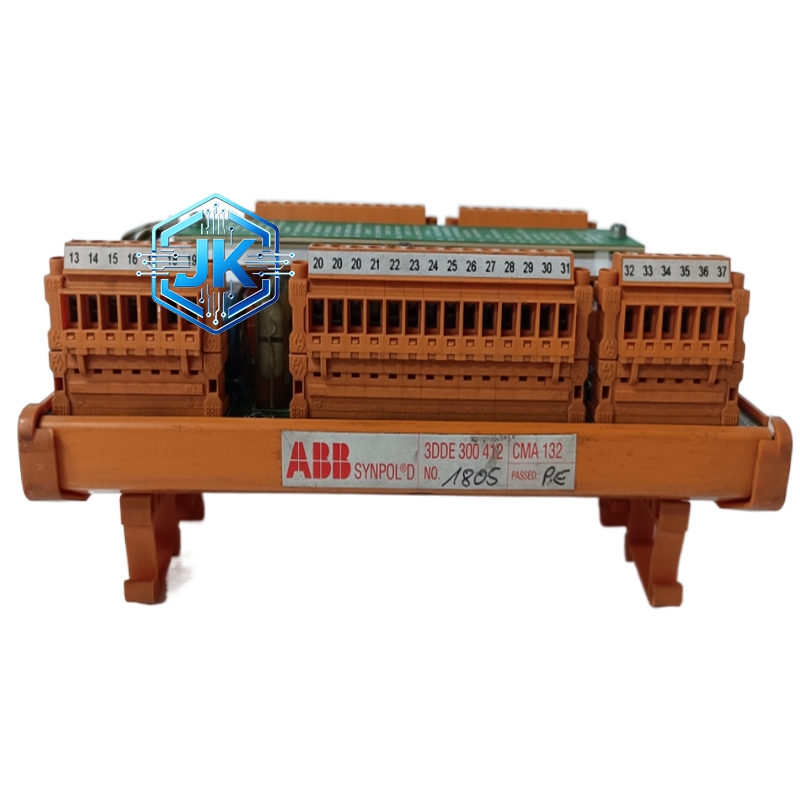

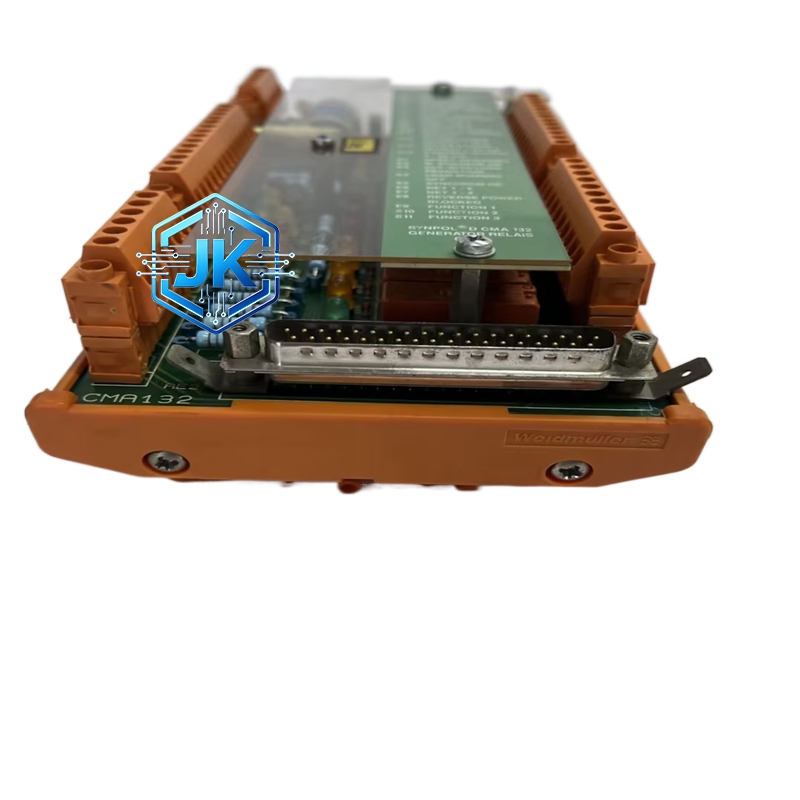

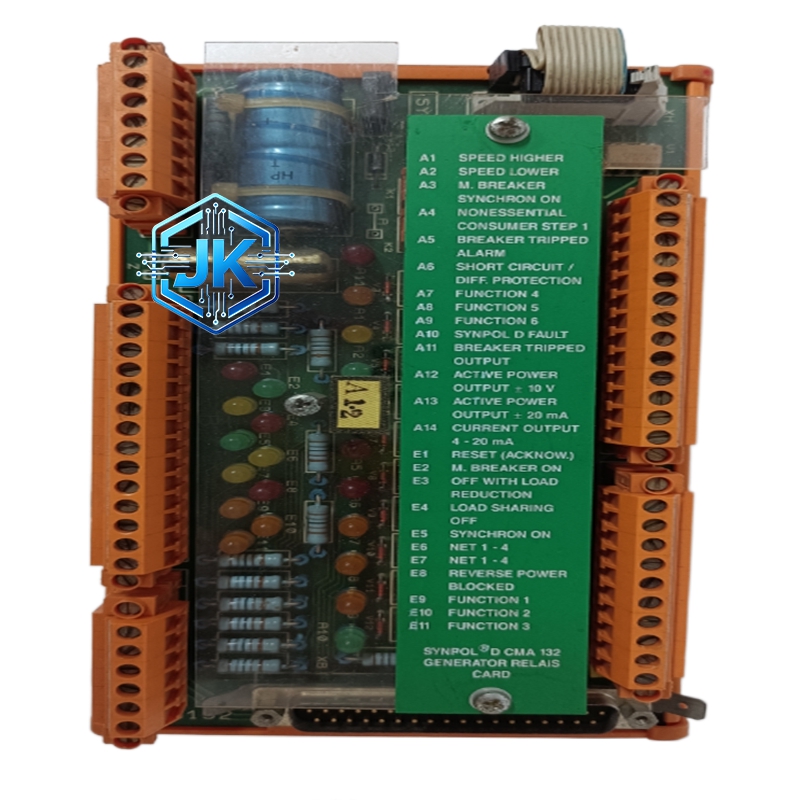

ABB CMA132 发电机继电器端子板（物料号 3DDE300412）
技术规格
- 型号：CMA132，物料编号 3DDE300412
- 供电电压：24VDC，单通道额定电流 5A
- 信号类型：数字开关量、继电器触点信号
- 端子数量：多组输入 / 输出端子，支持 16 路继电器信号接入
- 工作温度：-20℃~+70℃，存储温度 – 40℃~+85℃
- 湿度范围：5%~95% 无凝露
- 防护等级：IP20，阻燃绝缘设计
- 尺寸重量：标准机架尺寸，重约 1.2kg
- 认证：CE、UL、RoHS 合规
功能特点
- 继电器信号集中管理，整合多路输入 / 输出信号，简化控制柜布线。
- 信号隔离抗干扰，光电隔离设计，杜绝强电干扰弱电信号。
- 状态可视化，端子带指示灯，实时显示继电器通断状态。
- 高兼容性，适配 ABB 发电机保护继电器、控制模块，无缝对接。
性能参数
- 信号传输：无延迟、无串扰，触点接触电阻＜0.1Ω。
- 触点寿命：机械寿命≥300 万次，电气寿命≥10 万次（24VDC/5A）。
- 绝缘耐压：端子间 AC2000V/1min 无击穿。
材质构成
- 基板：阻燃玻纤 PCB 板，加厚铜质线路，耐温 130℃。
- 端子：加厚黄铜镀锡，抗氧化、低接触电阻。
- 外壳：工业级阻燃塑料，防腐蚀、抗冲击。
结构特征
- 标准机架式结构，适配控制柜 19 英寸机架安装。
- 前后分区设计，前端接线端子、后端系统对接接口，布线清晰。
- 端子编号清晰，带防错卡扣，避免接线反接。
工作原理
发电机控制系统的继电器输出信号接入端子板输入侧，经内部隔离电路处理后，通过后端接口传输至主控模块；同时主控模块下发的控制信号经端子板输出至继电器，实现发电机启停、保护动作、状态监测的信号闭环传输。
优势亮点
- 集成化设计，减少接线点，降低故障概率，提升系统稳定性。
- 工业级防护，耐高低温、抗老化，适配发电站恶劣工况。
- 易维护，端子标识清晰，故障排查无需拆解整机。
适用行业
火力发电、水力发电、燃气发电、分布式能源站、发电机成套设备厂。
安装要求
- 水平安装于控制柜标准机架，固定螺丝紧固无松动。
- 接线时区分输入 / 输出端子，使用适配规格铜线，接线牢固无虚接。
- 远离发热源（如功率模块、变压器），避免高温老化。
使用注意事项
- 严禁带电接线，防止短路烧毁板卡。
- 禁止超额定电流（＞5A）负载，避免触点烧蚀。
- 定期检查端子紧固性，防止震动导致接线松动。
