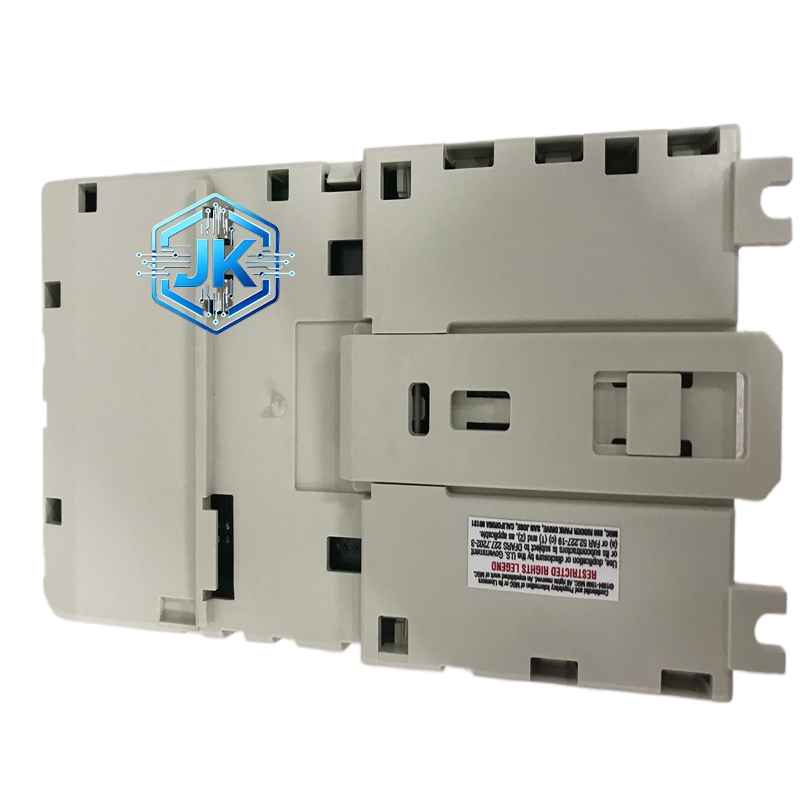

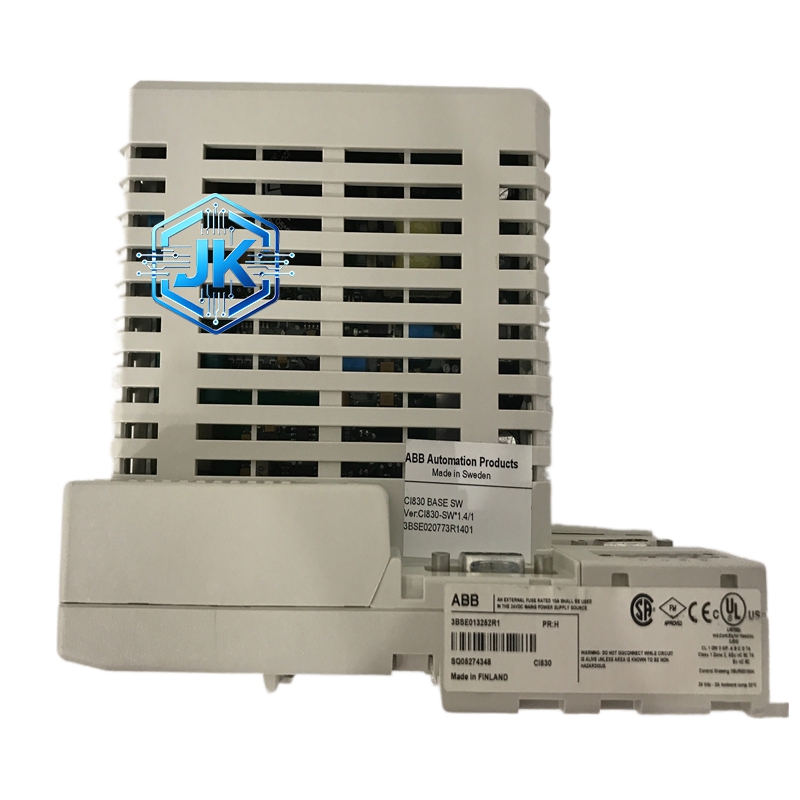

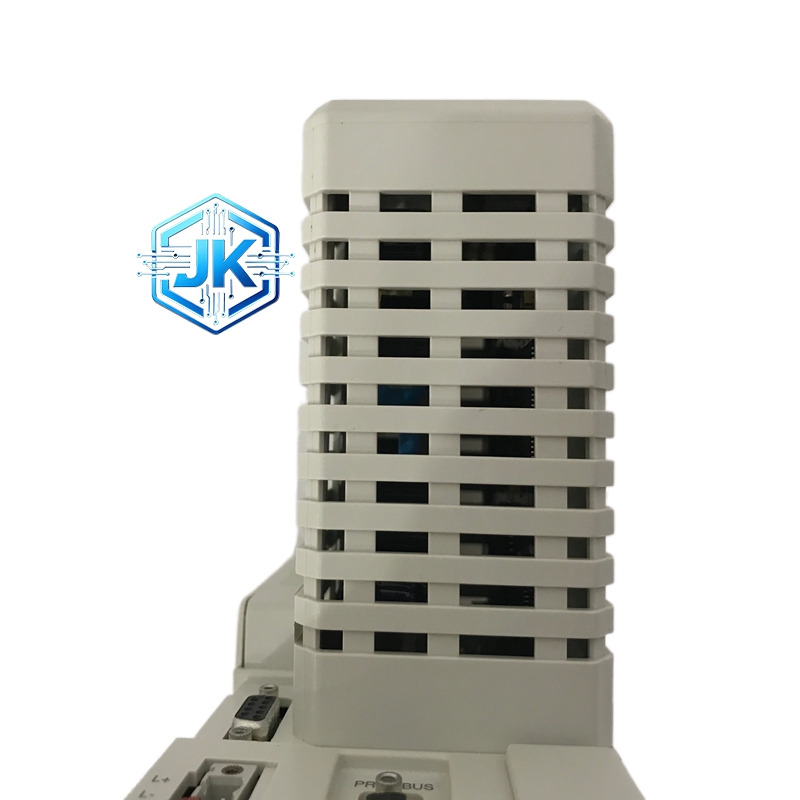

Name: ABB CI830 PROFIBUS DP-V1 通信接口模块
Brand: simple

描述

ABB CI830 PROFIBUS DP-V1 通信接口模块

技术规格

通信协议：PROFIBUS DP-V1（兼容 DP V0）
通信速率：9.6 kbps～12 Mbps，可软件配置
主站能力：单主站，最多连接126 个从站
接口：RS-485，9 针 D-Sub 隔离接口
电气隔离：接口与背板间 **≥500 VAC** 隔离
供电：24 VDC（19.2～30 VDC），背板供电，功耗≤3.5 W
工作温度：-20℃～+60℃
存储温度：-40℃～+85℃
防护等级：IP20
尺寸（宽 × 高 × 深）：96×199×119 mm
重量：约 0.6 kg
认证：CE、UL、TÜV

功能特点

PROFIBUS 主站功能：管理整个 DP 网络，轮询从站，处理周期数据与非周期诊断
高速实时通信：12 Mbps 速率下，周期数据刷新≤1 ms，适配高速控制
完整 DP-V1 支持：非周期读写、数据诊断、从站参数配置、报警处理
即插即用：GSD 文件自动识别，Control Builder M 软件一键组态
状态诊断：LED 指示灯（RUN/COM/FAIL）实时显示模块、通信、故障状态
热插拔：带电插拔不影响系统运行，简化维护
抗干扰设计：隔离接口 + 屏蔽外壳，适配工业强电磁环境

性能参数

通信响应时间：≤3 ms（12 Mbps，32 个从站）
数据传输稳定性：丢包率为 0，长期运行无数据漂移
MTBF：≥200,000 小时
连续运行能力：支持 7×24 小时不间断运行
从站兼容性：兼容所有符合 PROFIBUS DP V0/V1 标准的第三方设备

材质构成

外壳：工业级阻燃 ABS 工程塑料，耐高温、抗老化、防腐蚀
电路板：高阻燃玻纤 PCB 板，加厚高纯铜线路，表面防潮绝缘涂层
接口：镀金触点（抗氧化、低接触电阻）
内部元件：进口工业级通信芯片、高速光耦、稳压电容、防震电阻

结构特征

标准机架式模块，适配 AC800M/800xA 标准 I/O 机架插槽
前后分区布局：前端 D-Sub 接口 + LED 指示灯，后端背板对接触点
紧凑型设计：宽度仅 96 mm，节省机柜空间
卡扣式固定：快速拆装，定位精准，接触可靠
防尘防潮腔体：密闭结构，防护等级 IP20

工作原理

模块通电后通过背板获取 24 VDC 供电，初始化 PROFIBUS 主站功能，按设定速率轮询网络内所有从站；周期通信阶段，实时交换 I/O 数据、控制指令；非周期通信阶段，处理从站诊断、参数读写、报警信息；将现场数据上传至控制器，同时转发控制器指令至从站；实时监测通信状态，故障时触发 LED 报警并上传故障代码，支持远程诊断。
