描述

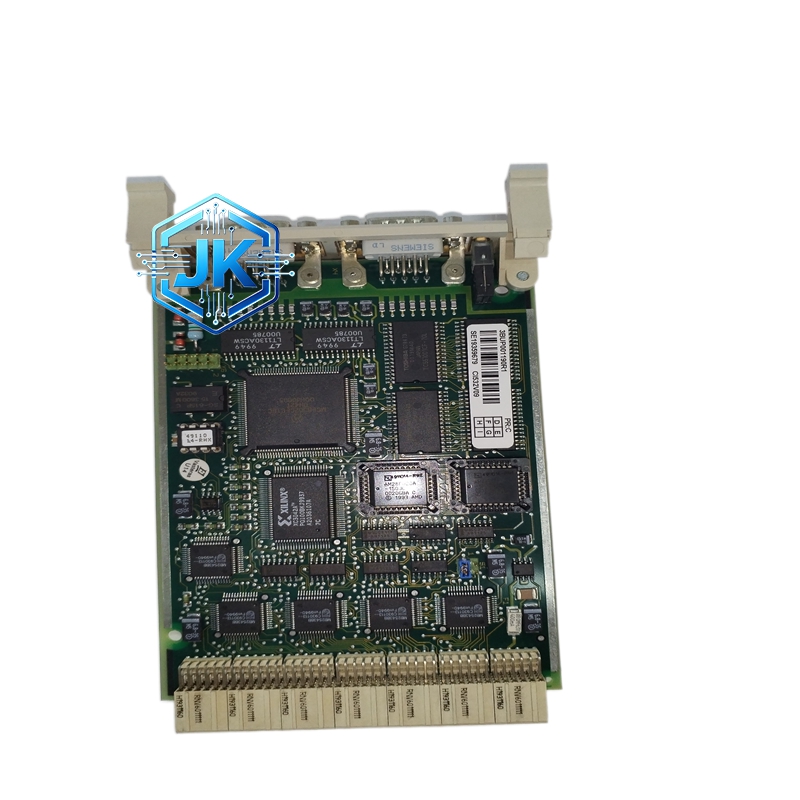

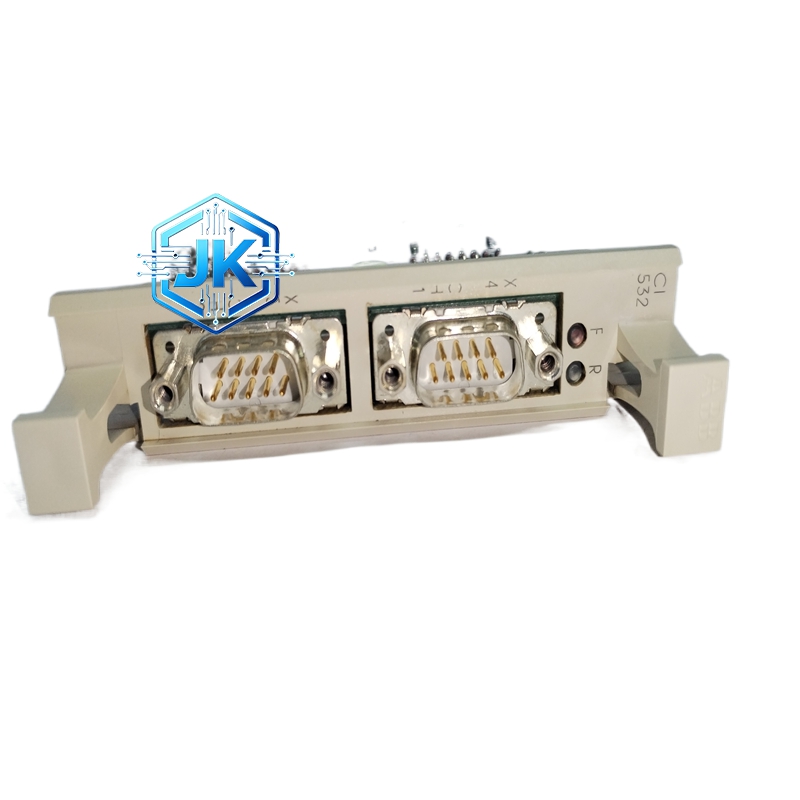

ABB CI532V09 多串口串行通信主控模块
技术规格
- 硬件版本：CI532V09（V09 优化升级款）
- 通信接口：2×RS485/RS232 通用串口（可切换）
- 串口波特率：9.6Kbps~115.2Kbps 多档位可调
- 支持协议：Modbus RTU、ASCII、ABB 自定义串口协议
- 供电：DC 24V（±10%）
- 工作温度：-40℃~+70℃
- 防护等级：IP20
- 尺寸（长 × 宽 × 高）：229.5mm×22.5mm×121.5mm
- 重量：0.15kg
- 认证：CE、UL
功能特点
- 内置多种主流串口协议，一键适配不同品牌串口设备，兼容性强
- 大容量数据缓存区（128KB），避免高速数据传输丢失
- 支持通信优先级设定，核心设备数据优先传输，保障关键指令可靠
- 自带串口数据收发实时监测、故障诊断、断线报警功能
- V09 版本修复老版本兼容漏洞，适配更多新型串口智能设备
性能参数
- 串口通信响应时间：≤3ms
- 数据传输稳定性：无乱码、无丢帧、无卡顿，长期运行稳定
- 多设备挂载能力：单串口最多挂载 31 台从站设备
- 抗静电等级：工业四级（IEC 61000-4-2 标准）
- 协议转换延迟：≤5ms
材质构成
- 机身：高强度防震耐磨工程塑料（UL94 V-0 级阻燃）
- 核心主板：专用串口通信主控芯片、光电隔离保护电路
- 接口：RS485/RS232 标准接口，镀金触点防氧化
- 内部元件：宽温耐高低温工业级电子元件、防震加固组件
结构特征
- 标准工控机架适配尺寸，前后端分区设置系统对接端与外部串口端
- 机身表面印制清晰型号标识、版本号、状态指示灯（PWR/RUN/FAULT）
- 插拔式安装设计，无需工具，单手可快速拆装
- 轻薄紧凑设计，节省控制柜空间，适配狭小安装场景
工作原理
模块作为系统串口通信中枢，接收主控系统下发的串口指令，按优先级分配至对应串口通道；与现场智能仪表、串口终端、外置控制器完成数据交互；汇总所有串口设备回传数据，整理后回送至主控系统，实现多串口设备集中管控。
优势亮点
- V09 新版本兼容范围广，适配市面主流串口设备，解决老版本适配难题
- 集中式串口管控，简化多串口设备组网，降低施工难度
- 调试界面简洁直观，故障定位快速，运维效率高
- 宽温运行（-40℃~+70℃），适配极端温度工业现场
- 低功耗设计（≤3W），长期运行节能，运维成本低
适用行业
厂区智能仪表集中监控、水利泵站远程管控、老旧设备自动化改造、中小型分布式自控系统、环保监测站串口设备组网、楼宇自控系统仪表通信
安装要求
- 精准对位插入系统专属通信机架插槽，确保背部触点接触紧密
- 外部串口线路采用屏蔽双绞线，做好屏蔽接地处理，避免信号干扰
- 统一规划串口设备通信地址、波特率、校验位，避免地址冲突
- 安装环境温度 – 40℃~+70℃，干燥通风，远离腐蚀性气体
使用注意事项
- 调试阶段统一匹配串口参数（波特率、数据位、校验位、停止位）
- 严禁串口线路正负极短路、错接，避免烧毁模块接口
- 每 3 个月清理一次模块通风散热区域积尘，保障散热通畅
- 长期停机（超过 1 个月）需断开供电，避免元器件静态老化
