描述

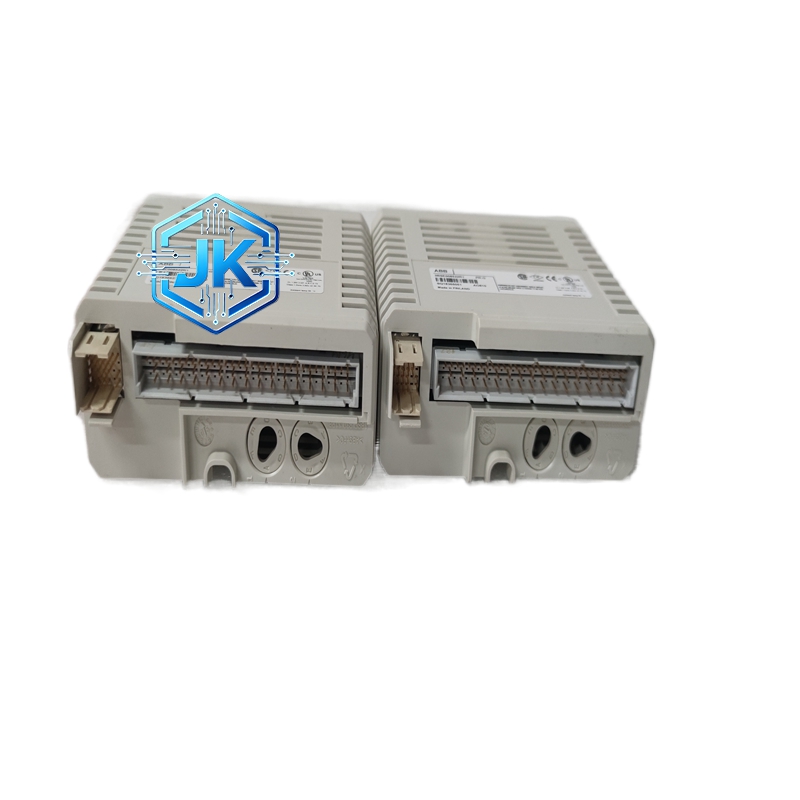

ABB AO02 模拟量输出模块
技术规格
-
输出通道数：2 通道
-
输出信号类型：4-20mA DC
-
分辨率：12 位
-
负载阻抗：最大 500 欧姆
-
供电电压：24V DC
-
工作温度范围：0℃ 至 +55℃
-
防护等级：IP20
功能特点-
双通道独立模拟输出
-
标准 4-20mA 有源输出
-
短路保护功能
-
模块化结构，易于安装维护
性能参数
-
输出精度：±0.2% FS
-
输出稳定度：±0.05%/℃
-
建立时间：<20ms（至 0.1% 精度）
工作原理 AO02 模块接收来自控制器的数字设定值，经数模转换器（DAC）转换为 4-20mA 标准电流信号。模块内部采用电压-电流转换电路，确保输出电流与负载阻抗在一定范围内无关，实现恒流输出特性。
适用行业 传统制造业、楼宇自控、小型过程控制装置
安装要求
-
采用 DIN 导轨安装
-
输出信号线采用屏蔽双绞线，屏蔽层单端接地
-
负载阻抗不得超过 500 欧姆，否则影响输出精度
使用注意事项
-
该型号为早期产品，新系统设计建议选用 AO810V2 等新型号
-
输出短路保护为自恢复型，短路排除后自动恢复正常工作
-
避免输出端接入感性负载时未加保护二极管
