描述

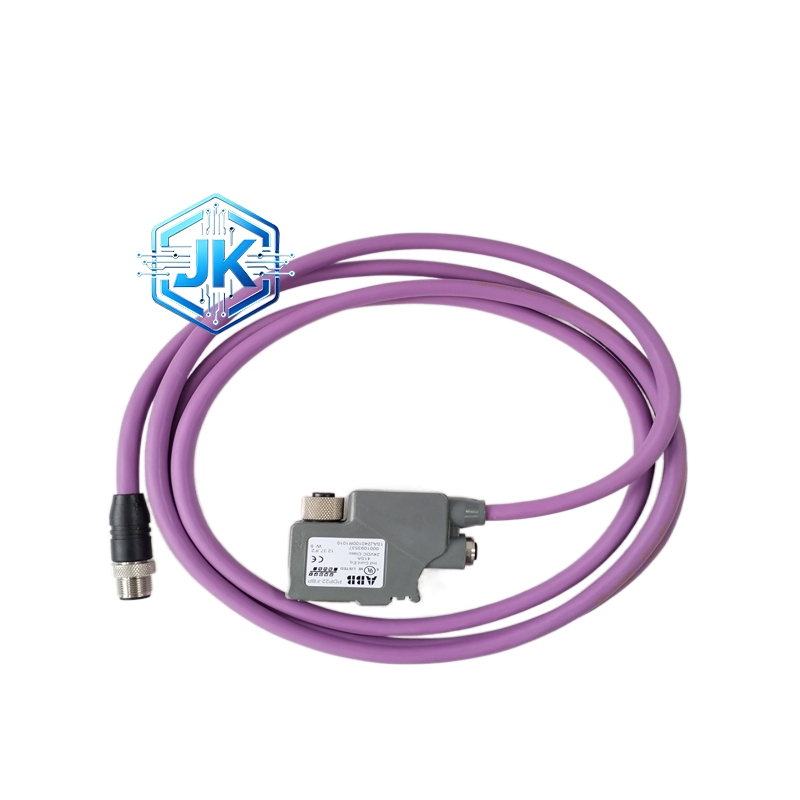

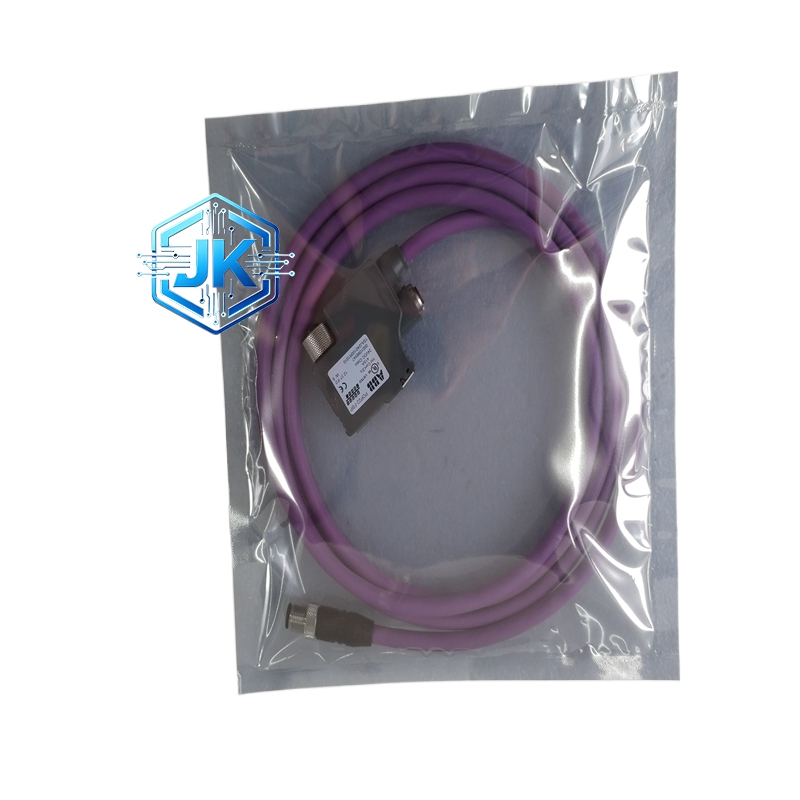

ABB AC 800M 系统 PDP22-FBP Profibus DP 接口模块
型号系列： PDP 系列（AC 800M）
技术规格：
- 产品型号： PDP22-FBP
- 通信协议： Profibus DP（V0/V1）
- 传输速率： 9.6kbps ~ 12Mbps（自适应）
- 站点数： 最大 126 个 DP 从站
- 数据区： 输入/输出各 244 字节
- 接口类型： DB-9 针型连接器（符合 Profibus 规范）
- 总线供电： 支持
- 诊断功能： 完整的 DP 从站诊断信息
- 适用标准： IEC 61158、IEC 61784
功能特点：
- 透明传输模式，支持 AC 800M 系统与任意 Profibus DP 从站通信
- 支持 GSD 文件导入，自动配置从站参数
- 内置看门狗定时器，通信故障时自动复位
- 支持 DPV1 诊断，可读取从站详细故障信息
- 与 AC 800M 控制程序无缝集成，通过功能块调用
性能参数：
- 工作温度： 0°C ~ +55°C
- 存储温度： -40°C ~ +70°C
- 相对湿度： 5% ~ 95%（无凝露）
- 功耗： ≤ 2W
- 安装方式： 面板安装 / 导轨安装（DIN 43880）
- EMC 抗扰度： 符合 IEC 61000-6-2 工业环境等级
材质构成：
- 外壳：铝合金压铸 + 阳极氧化
- 前面板：阻燃 ABS
- 连接器：DB-9 金属外壳，镀金触点
- PCB：4 层 FR-4，含屏蔽层
结构特征：
- 模块尺寸符合 AC 800M 标准模块规格
- 前面板设有 Profibus 状态 LED（POWER/RUN/ERR）
- 顶部设有 DB-9 通信接口与总线终端电阻拨码开关
- 底部设有 DIN 导轨安装卡扣
- 模块支持热插拔（需在系统配置中启用）
工作原理：
PDP22-FBP 模块内置 Profibus DP 主站协议栈，通过 DB-9 接口连接至 Profibus DP 总线。AC 800M CPU 通过系统总线向 PDP22-FBP 发送读写请求，模块将请求转换为 Profibus DP 协议帧发送至总线上的从站设备，从站响应数据经模块解析后返回 CPU。总线终端电阻通过模块前面板拨码开关设置（首站/末站/中间站）。
优势亮点：
- 透明传输模式兼容性强，无需额外编程即可连接第三方 DP 设备
- GSD 文件导入功能大幅缩短工程配置时间
- DPV1 诊断功能提供从站级故障定位能力
- 与 AC 800M 系统深度集成，编程调用简单
适用行业：
石油化工、电力、水处理、冶金、制造业（凡使用 Profibus DP 现场设备的场合）
安装要求：
- 安装于 AC 800M 控制柜内，与 PCD CPU 模块通过系统总线背板连接
- Profibus DP 总线须使用 屏蔽双绞线，阻抗 120Ω ± 10%
- 总线终端电阻须在首站和末站各设置一个（120Ω）
- 总线最大长度取决于波特率：12Mbps 时 ≤ 100m，9.6kbps 时 ≤ 1200m
使用注意事项：
- 总线上从站总数不得超过 126 个
- 须使用 ABB 指定的 Profibus DP 连接器与电缆
- 终端电阻设置错误将导致通信故障，上电前须确认拨码开关位置
- 定期通过 DPV1 诊断功能检查从站通信状态
