描述

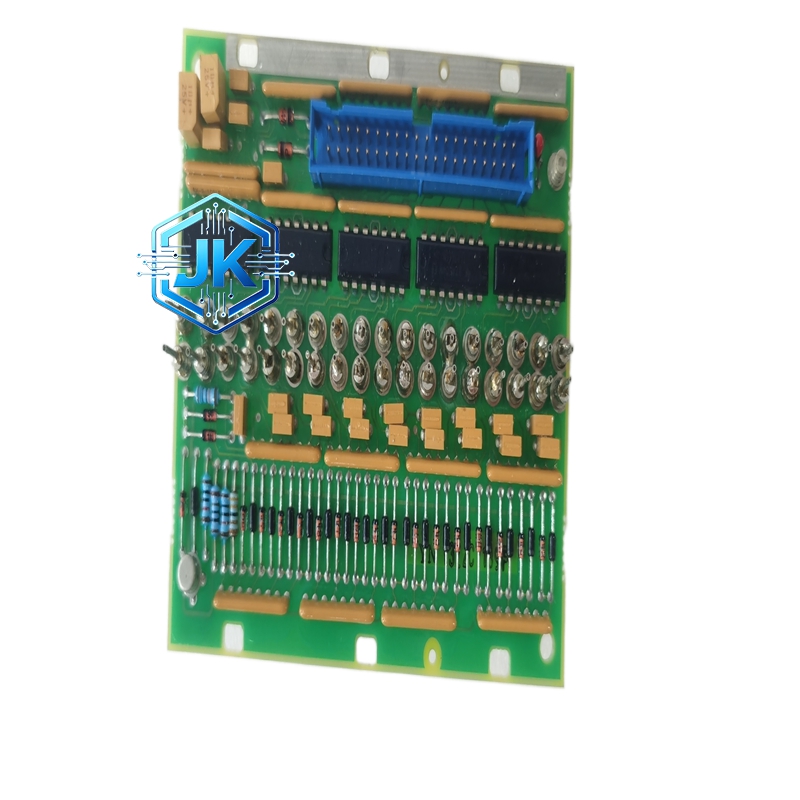

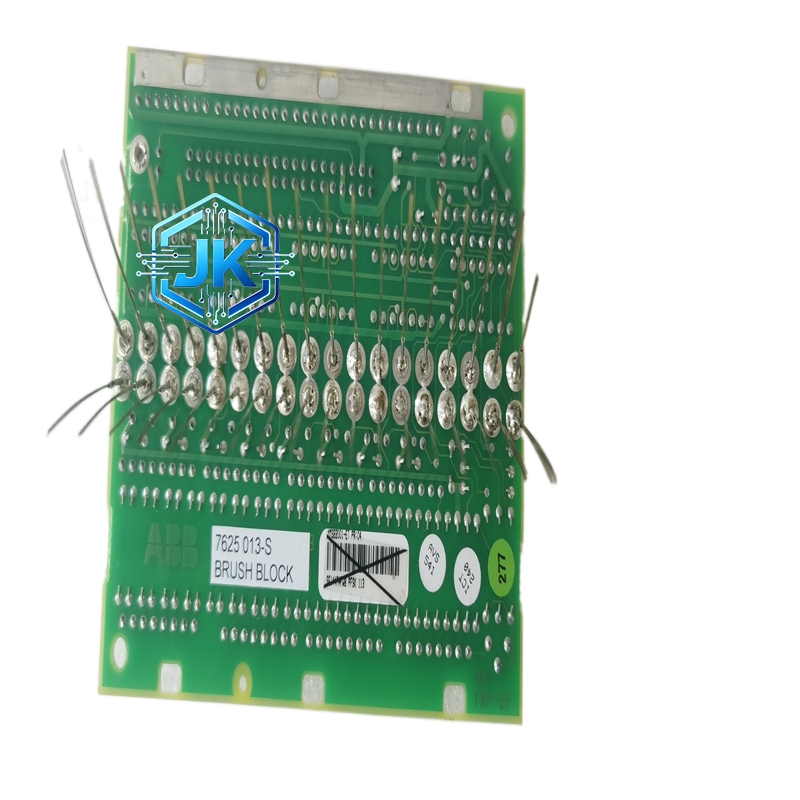

ABB 7625013-S（PFSK113）信号传输接口模块
工作原理：现场设备的数字 / 模拟信号接入模块后，经信号调理电路滤波、放大、电平转换，通过光电隔离实现电气隔离，再经内部总线传输至控制系统；同时接收控制系统下发的控制指令，经信号转换后输出至现场执行设备，完成双向信号传输。
材质构成：高稳定阻燃 PCB 基板、工业级信号处理芯片、镀金连接器、防静电外壳、屏蔽铜箔、耐高温绝缘涂层、耐磨接线端子。
结构特征：标准插卡式模块结构、紧凑型设计、正面信号收发状态 LED 指示灯、侧边分区式接线端子、背部总线对接金手指、全密闭防尘防振封装、内部信号与电源区域物理隔离。
技术规格（性能参数）
- 型号：7625013-S（PFSK113）
- 信号类型：兼容数字量（24V DC）、模拟量（4-20mA/0-10V）
- 通道配置：输入 16 路、输出 16 路（可软件配置）
- 工作电压：DC24V±10%
- 通讯接口：工业现场总线、ABB 专有 DCS 总线
- 信号隔离强度：1500V AC
- 响应时间：≤0.5ms
- 工作温度：-20℃~+70℃
- 储存温度：-40℃~+85℃
- 防护等级：IP20
- 尺寸（长 × 宽 × 高）：120mm×80mm×30mm
- 重量：约 0.4kg
- 绝缘电阻：≥80MΩ（500V DC）
功能特点
- 数字 / 模拟信号兼容，适配多类型现场设备
- 多通道独立隔离，信号无串扰
- 内置信号滤波，抗电磁干扰能力强
- 支持系统在线热插拔，更换便捷
- 具备信号故障自诊断，LED 指示灯定位异常
- 双向信号传输，支持指令下发与状态上传
- 通道参数软件可配置，适配不同工况
优势亮点
- 信号传输延迟极低，实时性强，适配高速控制场景
- 工业级抗振动、抗干扰设计，恶劣环境稳定运行
- 紧凑体积，节省机柜安装空间
- 与 ABB 全系列 DCS/PLC 系统无缝兼容
- 长期运行无故障，免日常维护
- 原厂品质，兼容性强，适配多行业自动化系统
适用行业
工业自动化生产线、电力电站、石油化工、冶金设备、水泥建材、矿山机械、水处理、包装印刷机械等现场信号采集与控制指令传输场景。
安装要求
- 标准 35mm DIN 导轨水平安装，远离强干扰源
- 信号线缆采用屏蔽线，单独敷设，远离动力线缆
- 模块总线接口完全卡紧到位，避免接触不良
- 多模块并列安装间距≥25mm，保障散热
- 安装完成后逐通道测试信号传输稳定性
使用注意事项
- 严禁超 DC24V 电压供电，禁止反极性接入
- 避免在强腐蚀、高湿、粉尘环境无防护使用
- 禁止私自拆解模块，破坏内部隔离结构
- 定期检查接线端子紧固状态，避免松动
- 信号异常优先排查线路与屏蔽完整性
- 长期停机状态下切断供电，延长使用寿命
