描述

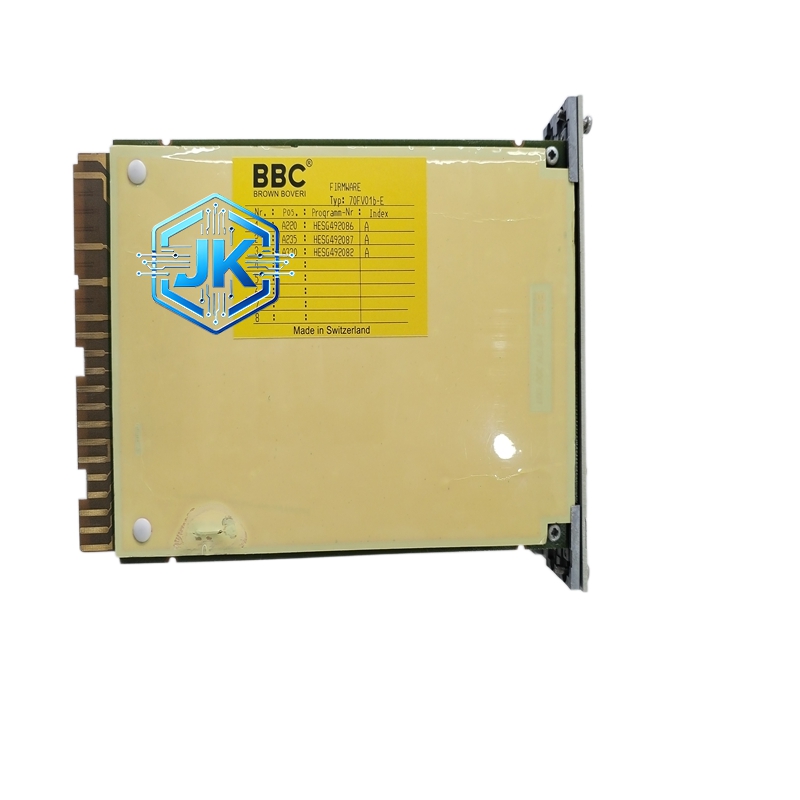

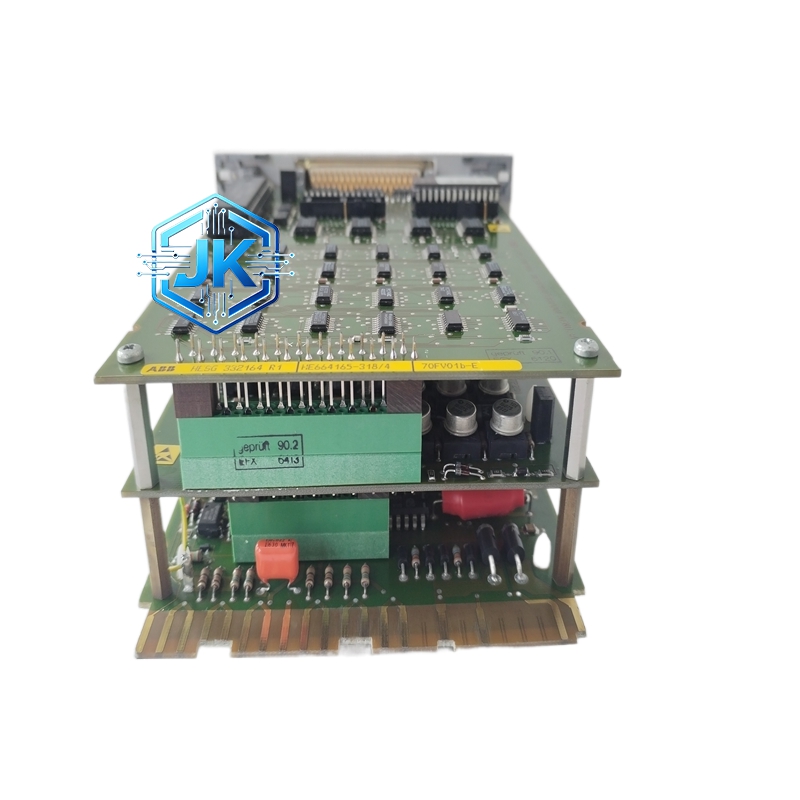

ABB 70FV01V-E 频率转速采集模块
- 技术规格
- 有效采集通道数量：1 路高精度频率采集通道
- 可采集频率信号范围：0Hz~100KHz 全频段脉冲信号
- 输入信号电压幅值：兼容 5V、12V、24V 工业标准脉冲电平
- 频率测量精准度：±0.05% 测量误差
- 脉冲信号形态：兼容方波、正弦波、锯齿波各类工业脉冲波形
- 工作额定供电：24VDC 直流稳压供电
- 模块自身功耗：额定功耗≤2.2W
- 适配工作环境温度：-15℃~+70℃
- 环境适应湿度：5%~95% 无凝露
- 信号输入阻抗：高阻抗输入模式，降低对前端传感设备负载影响
- 数据运算模式：支持频率转转速、频率转流量双重运算模式
- 抗脉冲干扰等级：具备尖峰脉冲干扰过滤硬件电路
- 材质构成：整体外壳采用耐冲击工业塑料，内部高频信号处理电路板采用高频专用板材，信号接入端子采用抗氧化纯铜材质，内部频率计数芯片采用进口工业级高速计数元件。
- 结构特征：紧凑型一体式模块化结构，支持导轨快速安装，正面设置电源指示灯与脉冲信号采集指示灯，侧边集成标准化通信接口，底部设置专用脉冲信号接线端子，内部信号整形电路与计数电路分区独立布局。
- 工作原理：现场转速、流量类脉冲频率信号接入模块之后，首先经过前端信号整形电路对不规则波形进行规整滤波处理，剔除无效杂波脉冲，再通过高速计数单元完成单位时间内脉冲数量精准统计，内置运算程序按照预设传动比、计量系数完成转速、流量数据换算，最终将换算完成的标准工业数据上传至控制系统完成数据显示与逻辑控制。
功能特点
- 宽频率采集范围，覆盖低速至高速全工况转速采集需求
- 多电平脉冲信号自适应识别，无需额外转接电路即可适配多种传感器
- 内置脉冲防抖滤波功能，杜绝现场震动产生的误脉冲计数
- 支持自定义计量系数、传动比例参数自由设定
- 具备脉冲信号断线、信号异常实时报警上传功能
- 优势亮点：高频信号采集响应速度快，无计数延迟；测量精度级别高，满足精密转速与流量计量管控需求；高阻抗输入设计不会损耗前端传感器输出信号；体积小巧节省控制柜安装空间，调试配置流程简便快捷。
- 适用行业：大型风机汽轮机转速监测、水泵机组转速管控、流体行业脉冲式流量累计计量、生产线传动轴转速检测、齿轮箱传动设备状态监测。
- 型号系列：归属 ABB 工业脉冲采集系列模块，同系列包含多路频率采集、防爆型频率采集、高温型脉冲采集配套产品。
- 安装要求
- 采用标准 DIN 导轨水平安装，避免倾斜安装影响内部元件稳定性
- 频率脉冲信号线单独屏蔽布线，远离电机动力线缆与变频线路
- 传感器供电线路与脉冲信号线路分开走线，杜绝线路串扰
- 模块安装位置远离强磁场设备，避免磁场干扰脉冲计数精度
- 严格按照脉冲信号正负极定义完成接线作业
- 使用注意事项
- 禁止接入超出额定电平范围的高压脉冲信号，损坏采集芯片
- 现场传感器出现故障时及时排查线路，避免无效脉冲持续输入
- 系统内部计量参数必须严格匹配现场设备实际传动参数
- 避免模块长期处于强震动设备周边安装使用
- 定期核对采集转速、流量数据与现场实际数值保持一致
