描述

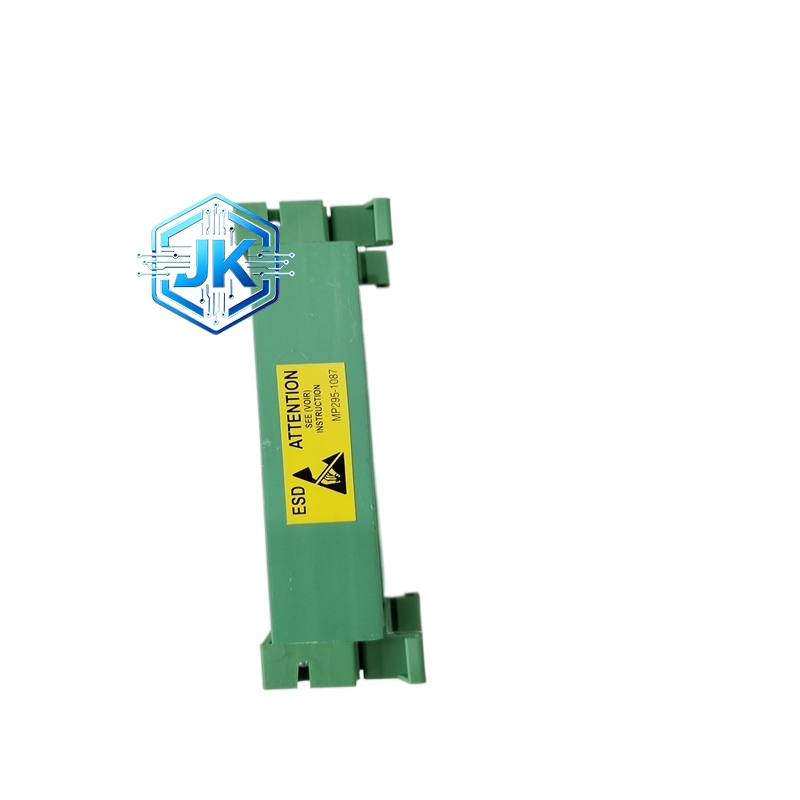

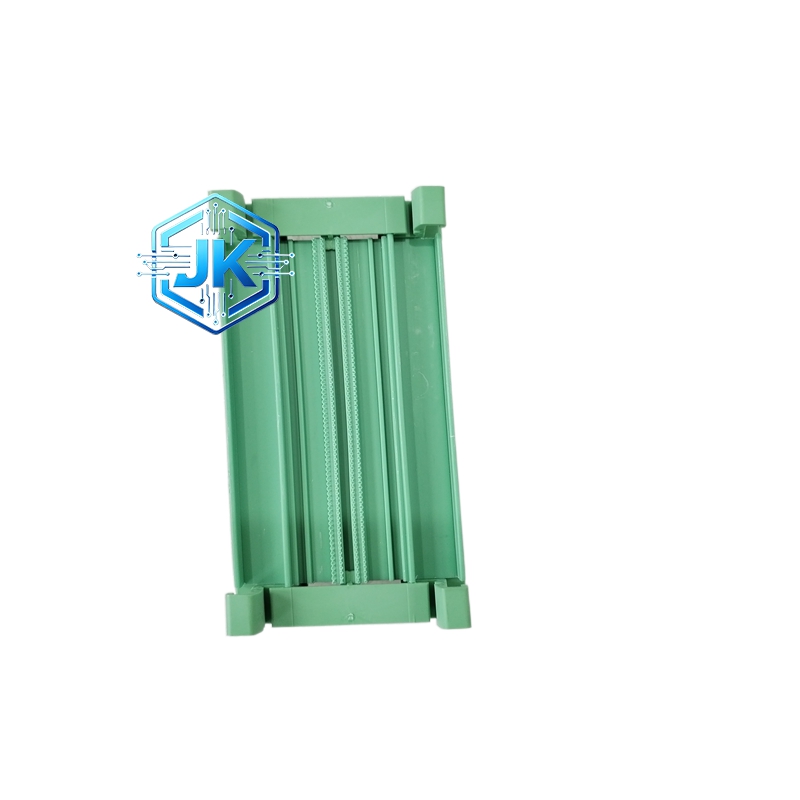

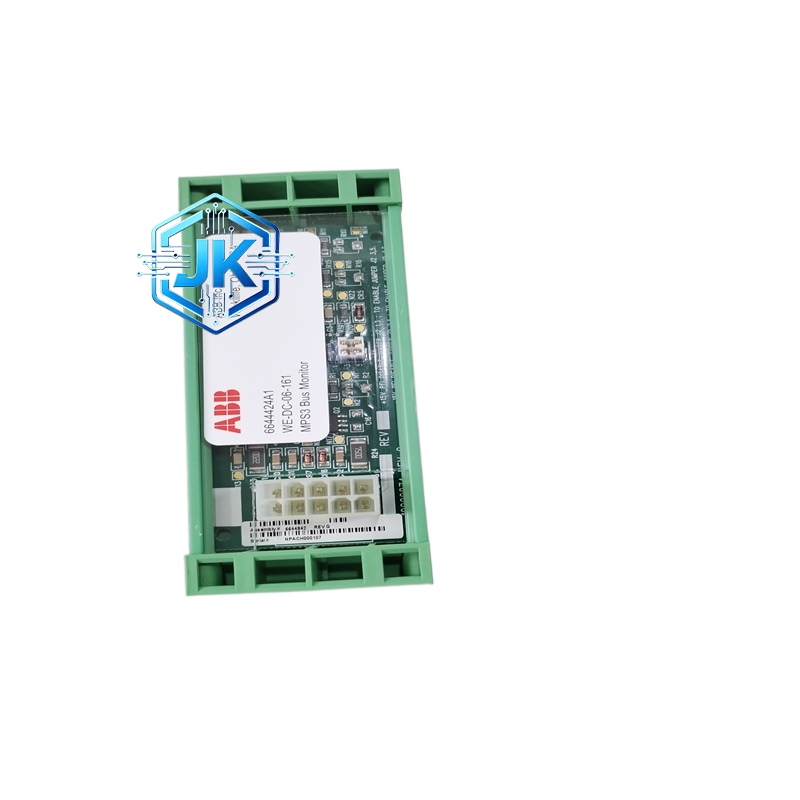

ABB 6644424A1 电压总线监视模块
工作原理：模块通过高精度采样电路实时采集总线电压、电流信号，经信号调理、模数转换后传输至内部微处理器，运算生成功率、频率等衍生参数；实时对比参数与预设阈值，异常时触发报警输出，同时通过通讯接口上传数据，实现远程监控与故障追溯。
材质构成：阻燃玻纤电路板、高精度电压 / 电流采样芯片、工业级微处理器、镀金通讯接口、高强度金属外壳、耐高温绝缘涂层、密封防潮胶条。
结构特征：标准卡轨安装式结构、紧凑型一体化设计、正面参数显示窗口与状态指示灯、底部接线端子排、背部总线对接金手指、全密闭防尘防潮封装、内置抗干扰屏蔽层。
技术规格（性能参数）
- 输入电压范围：AC110~240V、DC24V（双输入兼容）
- 测量参数：电压、电流、有功功率、无功功率、视在功率、频率
- 测量精度：读数的 ±0.5%
- 输出信号：继电器报警输出、4-20mA 电流环信号
- 通讯接口：支持 Modbus TCP/IP、RS485 通讯
- 工作温度：-20℃~+70℃
- 储存温度：-40℃~+85℃
- 相对湿度：5%~95%，非冷凝
- 防护等级：IP20
- 尺寸（长 × 宽 × 高）：90mm×60mm×25mm
- 重量：约 0.2kg
- 功耗：≤50mA
- 报警阈值：可软件自定义设置
功能特点
- 多参数同步监测，覆盖电源全维度运行状态
- 高精度采样，数据实时更新，无延迟
- 异常状态快速报警，支持继电器触点输出
- 内置历史数据记录功能，便于故障追溯分析
- 支持远程参数配置与数据读取
- 宽范围输入电压，适配全球工业电网
- 过压、欠压、过流、缺相多重故障识别
优势亮点
- 工业级抗干扰设计，复杂电磁环境数据精准
- 低功耗运行，长期工作无发热损耗
- 紧凑体积，节省控制柜安装空间
- 与 ABB DCS/PLC 系统无缝兼容，即插即用
- 长期运行稳定，无参数漂移，免校准维护
- 适配多行业电源监控场景，通用性强
适用行业
电力变电站、配电站、石油化工、冶金重工、能源管理、水处理、数据中心、工业自动化生产线、大型机械设备电源监控。
安装要求
- 标准 35mm DIN 导轨水平安装，通风良好
- 输入电源线路配备独立空气开关，过载保护
- 通讯线路采用屏蔽线，单独敷设，远离动力线
- 模块接地端子可靠接地，消除共模干扰
- 安装完成后校准测量参数，确认报警阈值
使用注意事项
- 严禁超输入电压范围接入电源
- 禁止在强腐蚀、高湿、粉尘环境无防护使用
- 定期检查接线端子紧固状态，避免松动
- 通讯异常优先排查线路与接地状态
- 故障报警后排查电源故障，再重启模块
- 长期闲置状态下切断供电，延长使用寿命
