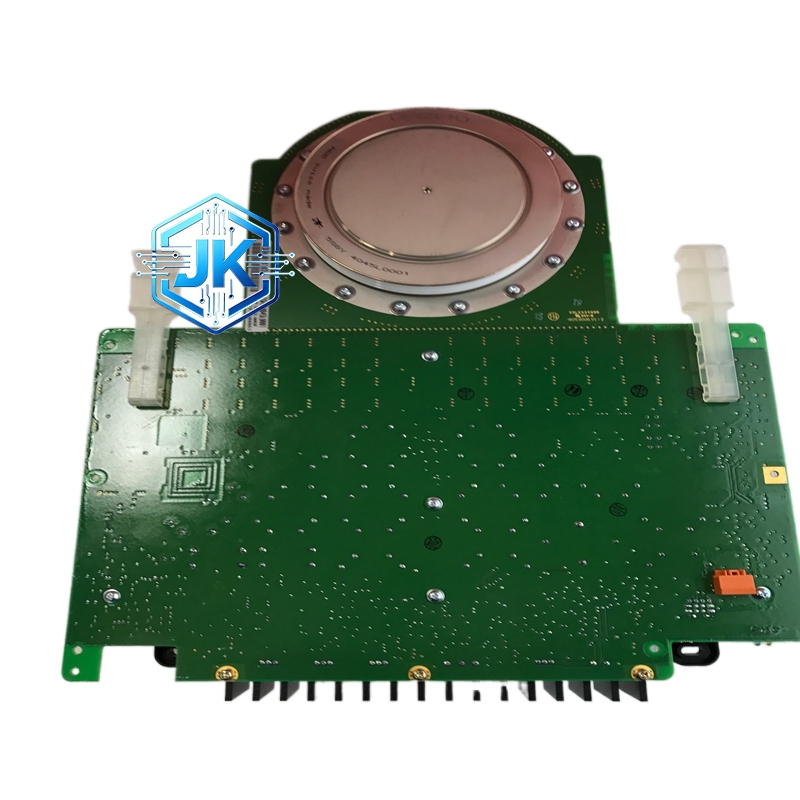

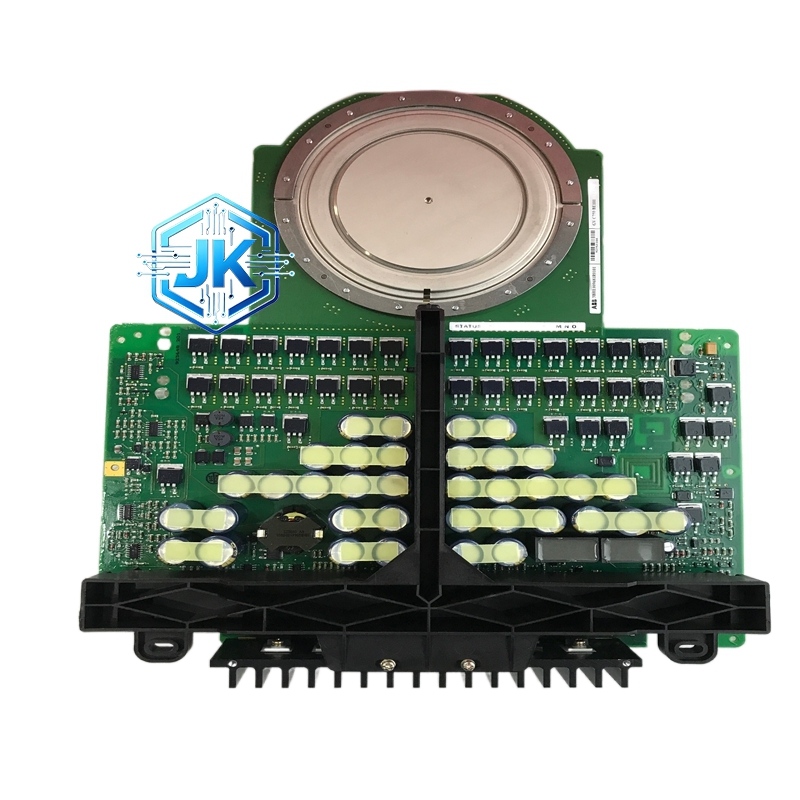

ABB 5SHY4045L0001 高压晶闸管整流模块（与 3BHB018162R0001 灭磁电阻配套使用）
技术规格：
额定正向电流：4000A（持续导通）
额定反向重复峰值电压：4500V
正向导通压降：小于 1.4V（额定电流时）
触发电流：小于 250mA
触发电压：小于 1.8V
冷却方式：双水道水冷
热阻：小于 0.012°C/W
配套灭磁电阻阻值：2Ω 至 8Ω（根据发电机参数选配）
配套灭磁电阻功率：10kW 至 25kW（短时工作制）
功能特点：
4000A 大电流设计，适合 600MW 以上大型汽轮发电机
与灭磁电阻模块配合实现两级灭磁：先通过小电阻限制过电压，再通过大电阻快速消能
整流模块内置均压网络和快速熔断器，可靠性极高
灭磁电阻采用波纹镍铬合金电阻丝，可承受 800°C 短时高温
灭磁开关采用 ABB 原装真空接触器，开断直流能力强，无电弧重燃
应用场景：
1000MW 超超临界汽轮发电机组的 UNITROL 5000 励磁系统
700MW 水轮发电机组的静止励磁系统
所有需要 4000A 级大电流整流的 ABB 励磁项目
性能参数：
工作结温：-40°C 至 +125°C
MTBF：大于 70,000 小时（整流模块），大于 60,000 小时（灭磁开关）
动作时间：灭磁开关小于 50ms
防护等级：IP20（模块），IP54（灭磁开关柜）
材质构成：
整流模块材质与 5SHY3545L0020 一致
灭磁电阻丝为镍铬合金（NiCr8020）
灭磁开关触头为铜钨合金
电阻支架为不锈钢 304
外壳为 2mm 厚镀锌钢板喷塑
结构特征：
整流模块尺寸约 200mm x 130mm x 50mm，比 3500A 型号更大
灭磁电阻安装在独立电阻柜内，柜体约 500mm x 500mm x 900mm
灭磁开关安装在功率柜内，与整流模块通过铜排连接
工作原理：
正常运行时，整流模块将交流电整流为直流电供给转子，灭磁开关处于合闸状态，电流不经过电阻。当需要灭磁时，控制器发出跳闸指令，灭磁开关在 50ms 内断开，转子电流被迫转入灭磁电阻回路。第一级电阻（小阻值）先接入，限制转子过电压不超过 3 倍额定值；延时 100ms 后第二级电阻（大阻值）接入，加速能量消耗，使电压在 0.5 秒内降至零。
安装要求：
整流模块与灭磁电阻柜之间的连接铜排截面积不得小于转子额定电流对应截面
水冷管路必须使用不锈钢管，接头处使用 ABB 原装密封垫
灭磁开关控制电缆使用屏蔽双绞线，屏蔽层单端接地
电阻柜必须安装在通风良好位置，上下留有至少 150mm 散热空间
使用注意事项：
灭磁电阻为短时工作制，不可长时间通电
每次灭磁动作后检查电阻丝有无断裂或变色
灭磁开关每动作 1000 次后检查触头磨损
每季度进行一次灭磁试验，验证动作时间小于 50ms
