描述

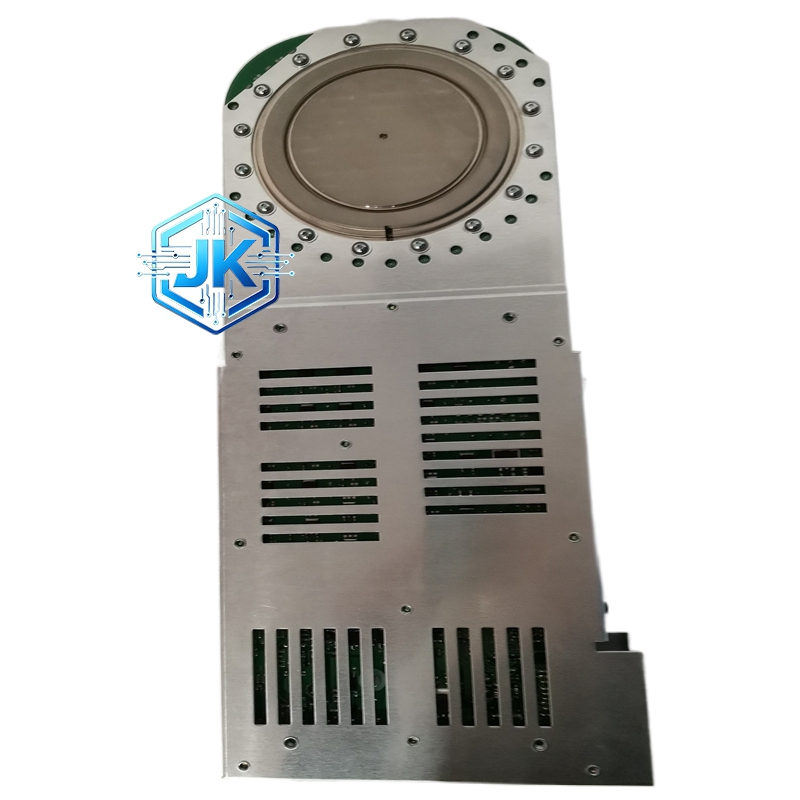

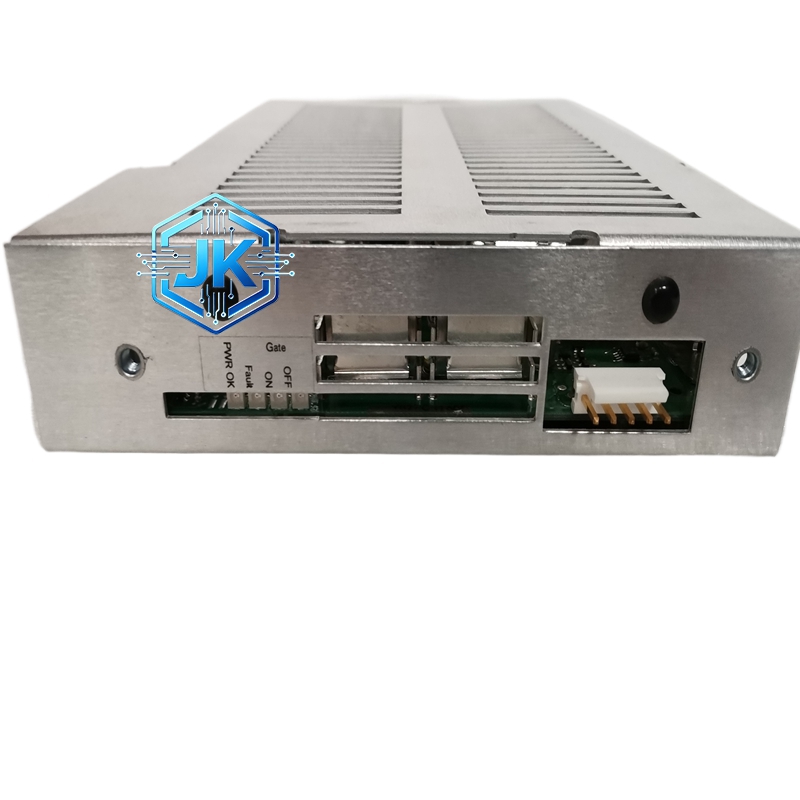

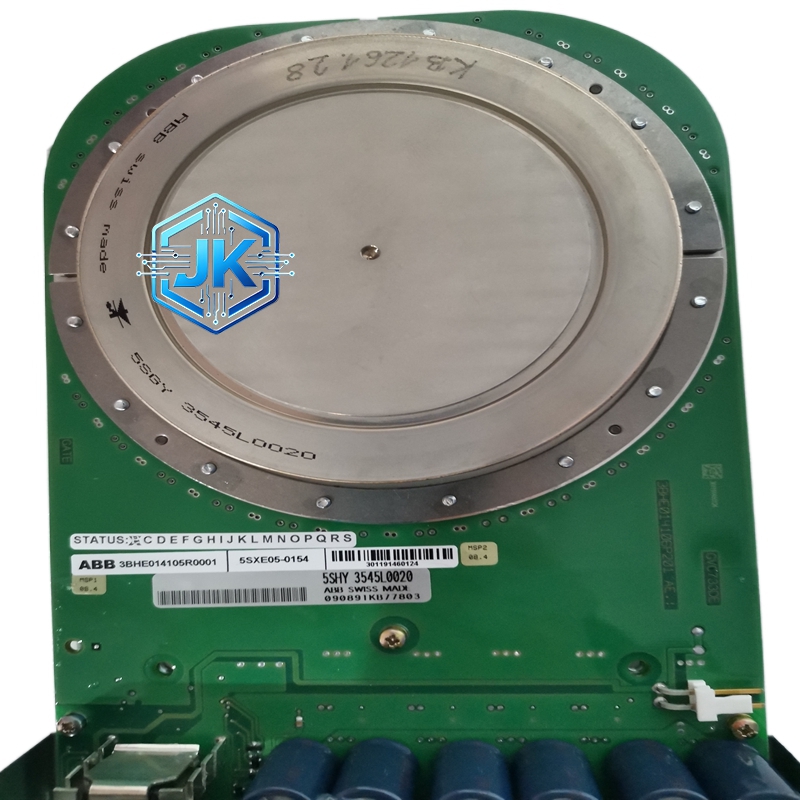

ABB 5SHY3545L0020 高压晶闸管整流桥模块
技术规格：
额定正向电流：3500A（持续导通）
额定反向重复峰值电压：4500V
正向导通压降：小于 1.5V（额定电流时）
触发电流：小于 300mA
触发电压：小于 2V
冷却方式：水冷（内置双水道）
热阻：小于 0.015°C/W
封装形式：压接式（Press-pack）
模块重量：约 18kg
功能特点：
采用 ABB 第六代高压晶闸管芯片，开关损耗极低，效率高达 98%
压接式封装无焊接点，机械强度极高，抗震能力强，适合电厂强振动环境
内置快速熔断器，每臂独立保护，单臂故障时只切断故障臂，其余臂继续工作
双水道水冷设计，散热效率比单水道提高 40%
支持多模块串联使用，串联后电压等级可达 18kV 以上
内置均压电阻网络，确保串联模块电压均匀分配
应用场景：
UNITROL 5000 大型静止励磁系统的主整流桥
UNITROL 1000 中型励磁系统的整流桥
大型矿山用直流电机驱动系统
电解铝厂的大功率整流电源
性能参数：
工作结温：-40°C 至 +125°C
绝缘等级：H 级（180°C）
MTBF：大于 60,000 小时
绝缘强度：对地 8kV AC / 1 分钟
浪涌电流承受能力：10 倍额定电流，持续 10ms
材质构成：
模块外壳为无氧铜（OFC），导电导热性能极佳
晶闸管芯片为硅基半导体，采用 ABB 专有扩散工艺
绝缘基板为高纯氧化铝（Al₂O₃）陶瓷，耐高压耐高温
密封圈为氟橡胶（Viton），耐水耐油耐高温
水冷却接头为不锈钢 316L，耐腐蚀
结构特征：
模块为扁平块状，尺寸约 180mm x 120mm x 45mm
顶部为阳极（Anode），底部为阴极（Cathode）
两侧为门极（Gate）接线端子和水冷却进出水口
内置双水道，从顶部两侧流入，底部两侧流出
工作原理：
当控制器发出触发脉冲时，晶闸管门极接收信号后在微秒级时间内导通，允许阳极到阴极的大电流通过。通过控制触发脉冲的相位角（控制角 α），调节每个交流周期内导通时间的长短，从而改变直流输出电压的平均值。水冷却系统持续带走导通损耗和开关损耗产生的热量，确保结温不超过 125°C。内置快速熔断器在电流异常时在 10ms 内熔断，切断故障电流。
安装要求：
必须使用专用力矩扳手按规定力矩压接（通常为 100-150Nm）
水冷却系统必须先通水再上电，先断电再关水，严禁无水运行
模块之间的接触面必须涂抹 ABB 原装导热硅脂
门极触发线必须使用屏蔽双绞线，且与主电路保持至少 300mm 安全距离
水冷管路必须使用不锈钢管，禁止使用塑料管
使用注意事项：
严禁在未通冷却水的情况下给模块通电，否则会在数秒内烧毁晶闸管
更换模块时必须使用同型号同批次产品，不同批次参数有差异
定期检查水流量（不低于 2L/min）和水温（不超过 45°C）
每运行 5000 小时后需检查门极触发线的绝缘电阻
