描述

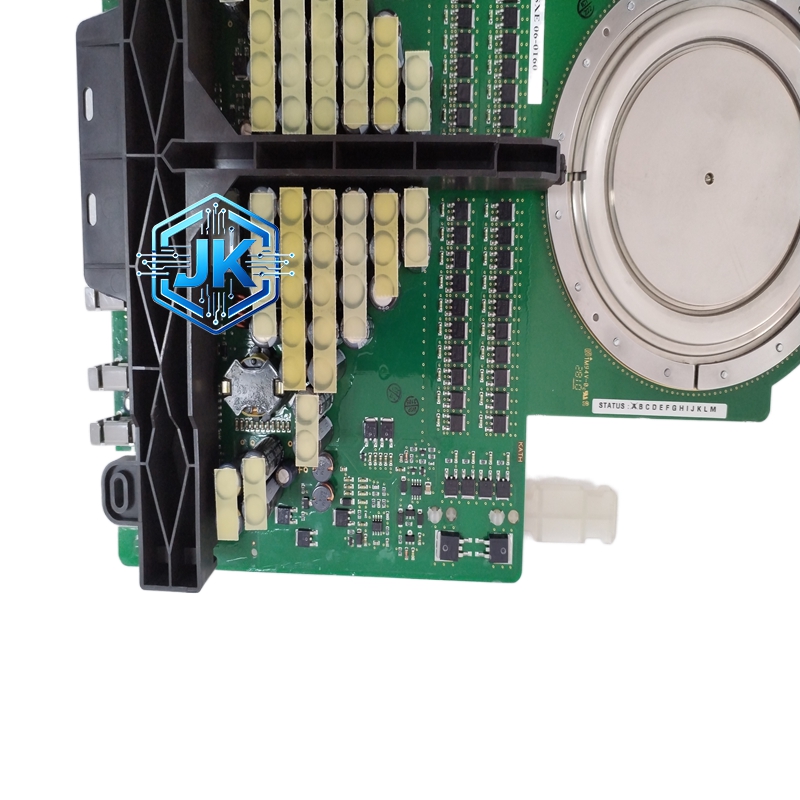

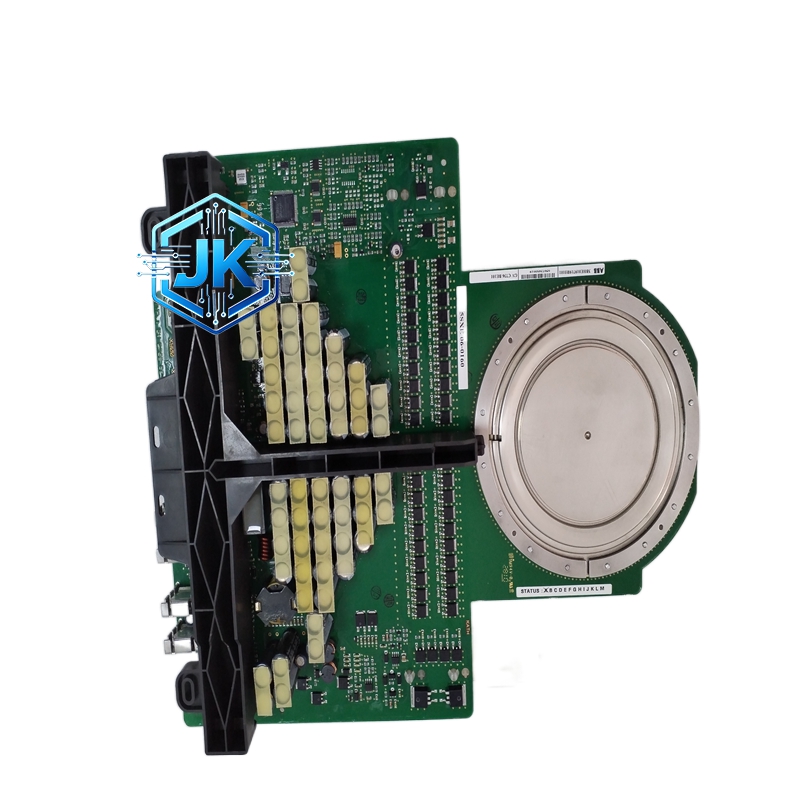

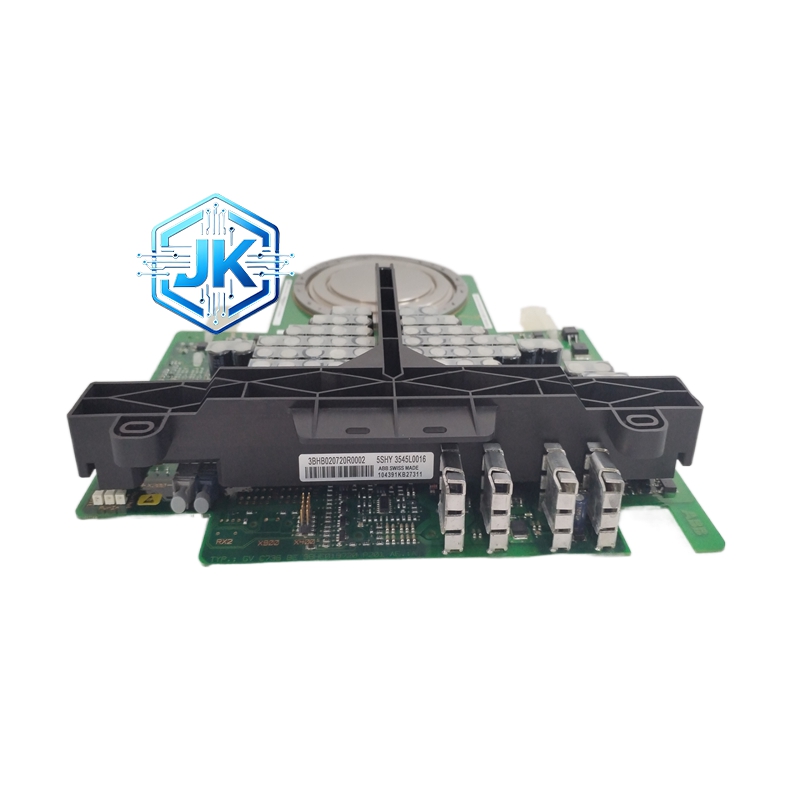

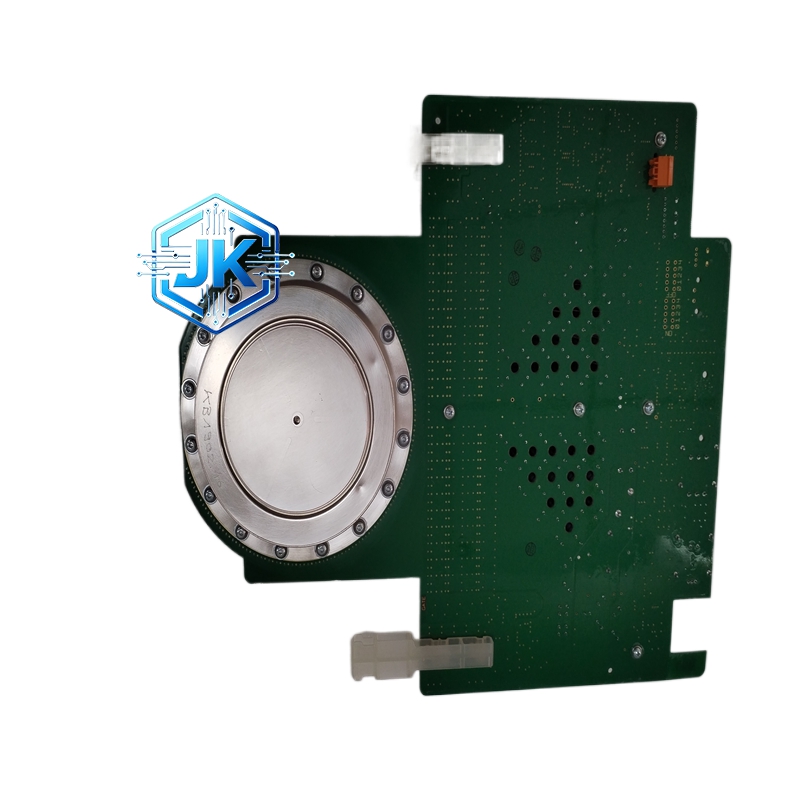

ABB 5SHX3545L0016 集成门极换流晶闸管（IGCT）功率模块
技术规格：
- 额定重复峰值断态电压：4500V
- 额定通态平均电流：4500A
- 峰值正向电流：6000A
- 导通压降：≤3.0V
- 开关频率：最高 5kHz
- 工作温度范围：-40℃至 + 85℃
- 存储温度范围：-55℃至 + 125℃
- 绝缘耐压：≥6000V（模块对地）
- 冷却方式：强制水冷（标配）
- 防护等级：IP20
- 外形尺寸：500mm×300mm×300mm
- 重量：约 30kg
- 认证：CE、UL、RoHS、IEC 60700、API 670
功能特点：
- 超大电流承载：4500A 额定电流，适配兆瓦级大功率设备，重载能力强。
- 超高耐压设计：4500V 阻断电压，适配高压电力系统，安全冗余高。
- 极低导通损耗：优化芯片结构，导通损耗低，大功率工况下能耗显著降低。
- 高浪涌耐受：可承受 60kA 浪涌电流，适配电网波动与冲击负载。
- 水冷高效散热：强制水冷设计，散热效率高，适配大功率长时间运行。
材质构成：
- 芯片材质：高纯度单晶硅（N 型缓冲层结构）
- 封装材质：耐高温环氧树脂、陶瓷绝缘层、无氧铜电极、铝合金水冷散热基板
- 壳体材质：阻燃工程塑料 + 金属加固框架
结构特征：
- 压接式超大功率结构：多层大尺寸芯片压接集成，热阻极低，散热均匀。
- 集成门极驱动与保护：内置门极控制、故障检测与保护电路，光纤接口隔离控制。
- 大截面功率端子：适配大电流母线连接，降低接触电阻。
- 水冷集成通道：模块内置水冷散热通道，直接贴合芯片，散热效率最大化。
工作原理：基于 IGCT 技术，融合 GTO 高阻断电压与 IGBT 高速开关优势，通过门极换流实现快速开通 / 关断，完成高压大功率电能转换，适用于大型变频驱动、高压直流输电、柔性交流输电系统。
优势亮点：
- 超大电流、超高耐压，适配兆瓦级大功率工业设备。
- 极低损耗，大功率工况下能耗低，运行成本节约显著。
- 水冷高效散热，支持长时间满负荷运行，稳定性强。
- 压接式封装，抗振动、抗热循环疲劳，寿命长。
适用行业：电力（高压直流输电、柔性交流输电）、大型冶金轧机驱动、矿山提升机、船舶推进、新能源并网。
安装要求：
- 采用螺栓固定安装，安装平面平整度≤0.1mm，承重≥50kg。
- 功率端子连接扭矩 30-35N・m，确保接触良好，降低发热。
- 水冷系统适配：水压 0.4-0.6MPa，水温≤35℃，流量≥10L/min。
- 环境温度 0-40℃，湿度 5%-70% RH，无凝露、无腐蚀性气体。
使用注意事项：
- 严禁超压、超流运行，避免模块烧毁。
- 开关频率不超过 5kHz，防止过热损坏。
- 定期检查水冷系统压力、流量、水温，防止漏水、堵塞。
- 维护时断电放电，严禁带电操作。
- 避免剧烈振动与冲击，轻拿轻放。
