描述

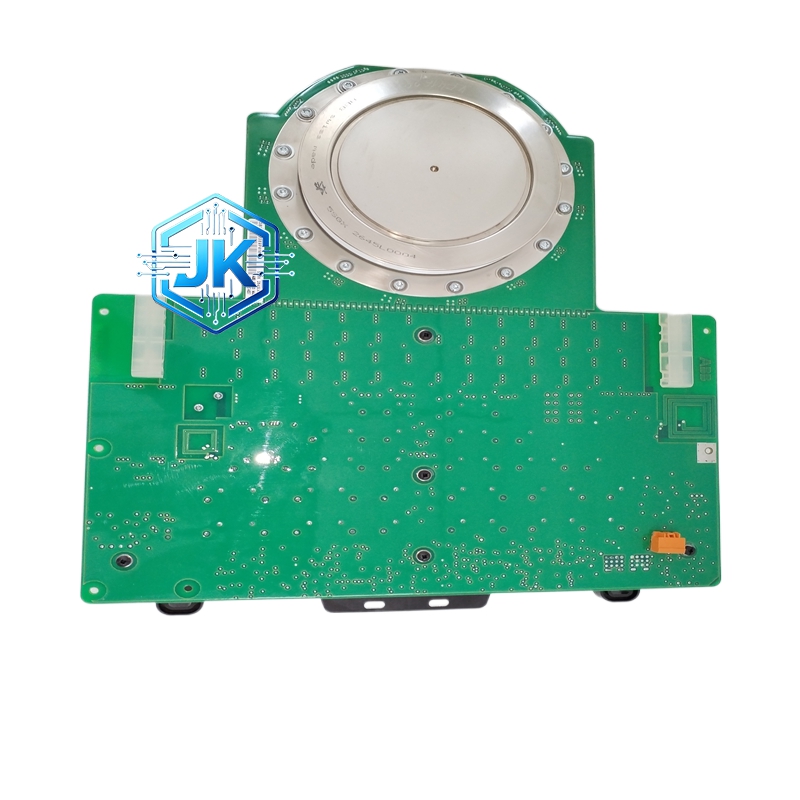

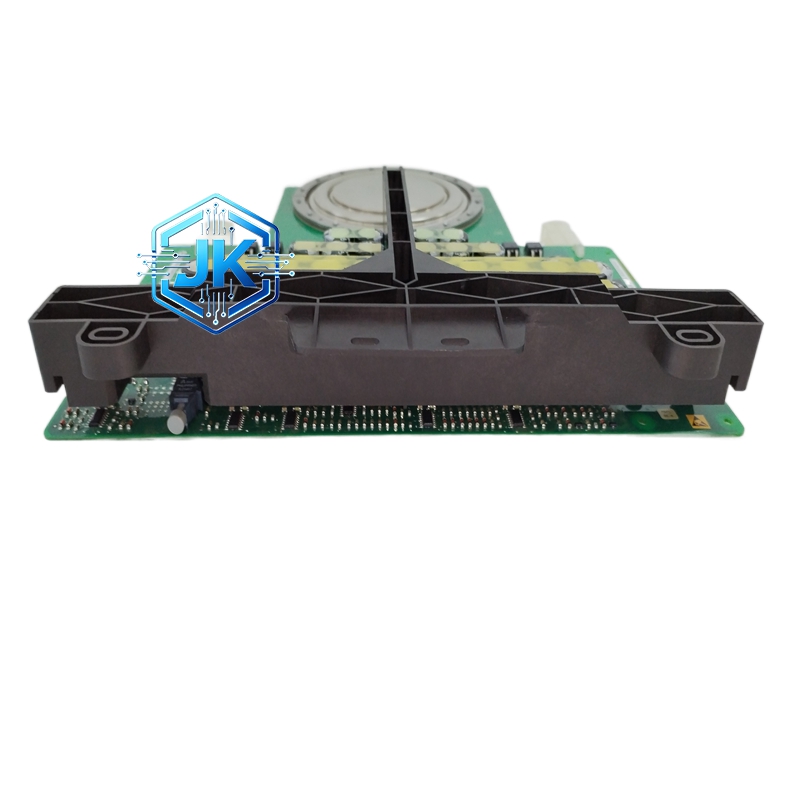

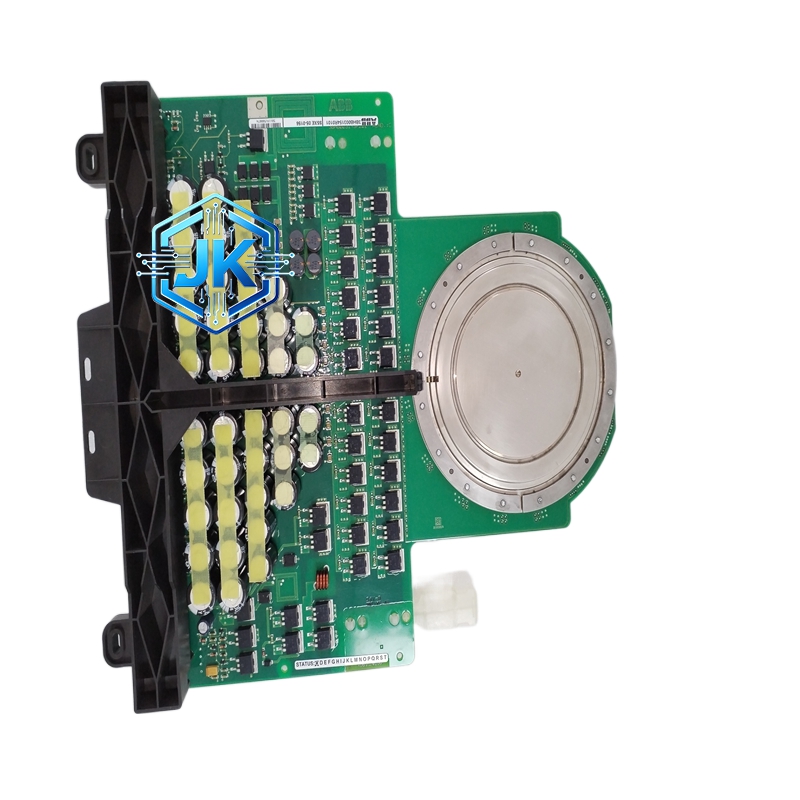

ABB 5SHX2646L0004 集成门极换流晶闸管（IGCT）功率模块
技术规格：
- 额定重复峰值断态电压：1700V
- 额定通态平均电流：2646A
- 峰值正向电流：4500A
- 导通压降：≤2.8V
- 开关频率：最高 8kHz
- 工作温度范围：-40℃至 + 85℃
- 存储温度范围：-55℃至 + 125℃
- 绝缘耐压：≥4000V（模块对地）
- 冷却方式：自然冷却 / 强制风冷
- 防护等级：IP20
- 外形尺寸：450mm×260mm×260mm
- 重量：约 25kg
- 认证：CE、UL、RoHS、IEC 60700
功能特点：
- 大电流承载能力：2646A 额定电流，适配大功率工业传动与电力变换场景。
- 高耐压设计：1700V 阻断电压，适配中高压电力系统，安全裕度高。
- 低损耗高效转换：优化芯片结构，导通损耗低，系统运行效率高。
- 快速开关响应：短关断时间，适配动态负载控制，响应速度快。
- 坚固封装抗振动：压接式封装，耐受工业强振动环境，长期稳定。
材质构成：
- 芯片材质：高纯度单晶硅（N 型缓冲层结构）
- 封装材质：耐高温环氧树脂、陶瓷绝缘层、无氧铜电极、铝合金散热基板
- 壳体材质：阻燃工程塑料 + 金属加固框架
结构特征：
- 压接式集成结构：多层芯片与电极压接，无焊接点，热阻低、散热均匀。
- 集成门极驱动电路：内置门极控制与保护，光纤接口隔离控制。
- 功率端子对称布局：适配母线平行连接，安装便捷。
- 模块化堆叠设计：支持多模块串联 / 并联，适配大功率系统扩容。
工作原理：基于 IGCT 技术，融合 GTO 高阻断电压与 IGBT 高速开关优势，通过门极换流实现快速开通 / 关断，完成电能转换，适用于变频驱动、无功补偿、直流输电等场景。
优势亮点：
- 适配大功率工业传动，电流承载能力强，满足重载工况。
- 低损耗设计，降低系统能耗，节约运行成本。
- 压接式封装，热稳定性好，抗振动、抗疲劳，寿命长。
- 集成化设计，简化外围电路，减少故障点，维护便捷。
适用行业：电力、油气、化工、冶金、矿山、轨道交通、新能源。
安装要求：
- 采用 DIN 导轨或螺栓固定，安装平面平整度≤0.1mm。
- 功率端子连接扭矩 25-30N・m，确保接触良好。
- 冷却系统适配：风冷型保证风道通畅，风速≥2m/s。
- 环境温度 0-40℃，湿度 5%-70% RH，无凝露、无腐蚀气体。
使用注意事项：
- 严禁超压、超流运行，避免模块烧毁。
- 开关频率不超过 8kHz，防止过热损坏。
- 定期清理散热通道灰尘，保证散热效果。
- 维护时断电放电，严禁带电操作。
- 避免剧烈振动与冲击，轻拿轻放。
