描述

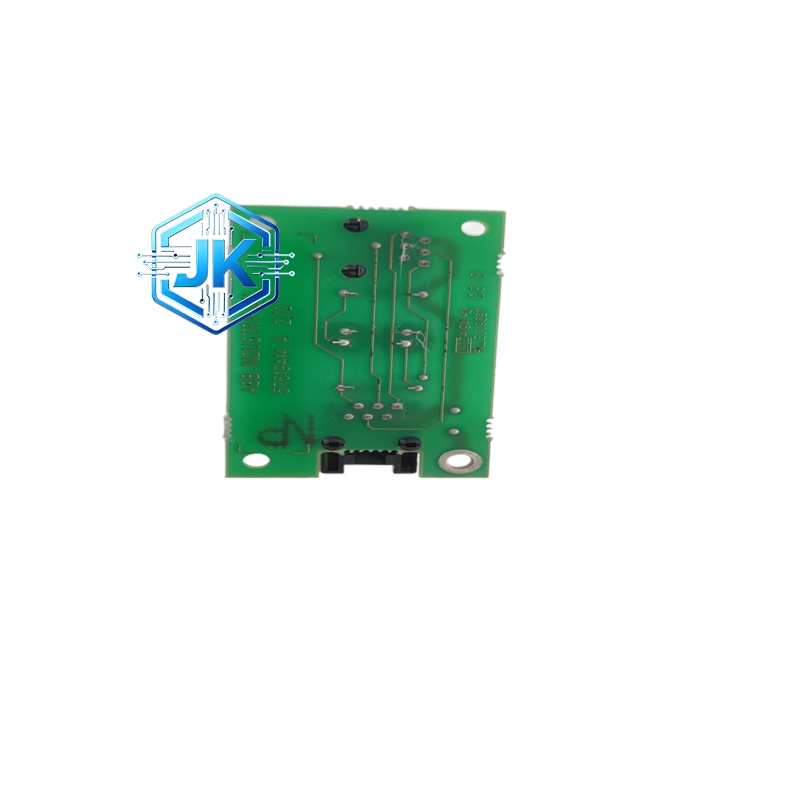

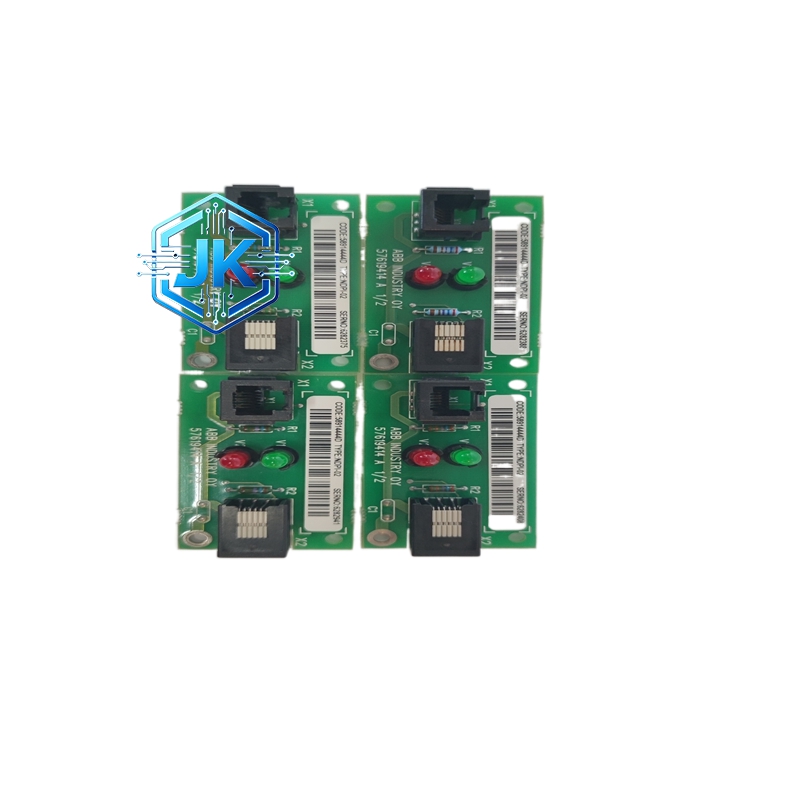

ABB 58914444 NDPI-02 数字位置指示器
工作原理：传感器采集的位置位移信号接入模块，经信号调理、放大、模数转换后传输至高速微处理器，运算生成精准位置数值，通过液晶屏幕就地显示；同时将位置数据转换为 4-20mA 模拟信号与 Modbus RTU 数字信号，上传至控制系统，实现远程监测与闭环控制。
材质构成：高强度铝合金外壳、工业级微处理器、高精度 A/D 转换芯片、钢化玻璃显示屏、耐磨操作按键、镀金通讯接口、耐高温密封胶条。
结构特征：紧凑型面板嵌入式结构、一体化防尘防水设计、正面液晶数字显示屏与操作按键、侧面通讯与信号接线端子、背部安装固定卡扣、全密闭防护封装、适配控制柜面板安装。
技术规格（性能参数）
- 产品编号：58914444
- 型号：NDPI-02
- 测量范围：0~10mm（可扩展）
- 测量精度：±0.1%FS
- 显示分辨率：0.01mm
- 输入信号：位移传感器信号、编码器脉冲信号
- 输出信号：4-20mA DC 标准模拟信号
- 通讯接口：RS485，支持 Modbus RTU 协议
- 工作电压：24-230V AC/DC 宽范围供电
- 功耗：≤2.5W
- 工作温度：-25℃~+60℃
- 储存温度：-40℃~+85℃
- 防护等级：IP67
- 尺寸（长 × 宽 × 高）：140mm×110mm×60mm
- 重量：约 0.5kg
- 绝缘电阻：≥50MΩ（500V DC）
功能特点
- 高精度位置测量，数值稳定无漂移
- 就地液晶实时显示，直观读取位置数据
- 支持 4-20mA 模拟信号与 Modbus RTU 通讯双输出
- 内置故障自检，异常代码提示，快速排查问题
- 宽范围供电，适配全球工业电源，无需额外电源
- 支持参数就地按键配置，无需上位机
- 适配各类位移传感器、编码器，兼容性广
优势亮点
- 超高测量精度，满足微米级精密定位需求
- IP67 防护等级，可直接应用于户外、潮湿、粉尘现场
- 宽温域运行，适配高温、低温恶劣工况
- 双信号输出，兼顾就地查看与远程监控
- 结构紧凑，面板安装便捷，节省空间
- 长期运行稳定，免校准维护，降低运维成本
适用行业
精密机械加工、自动化生产线、机器人定位控制、阀门开度监测、冶金设备位移控制、造纸机械辊缝调节、纺织机械定位、包装机械行程控制、水利闸门位置监测。
安装要求
- 控制柜面板嵌入式安装，固定牢固，避免震动
- 传感器信号线采用屏蔽线，单独敷设，远离动力线
- 通讯线路采用 RS485 专用屏蔽双绞线
- 安装位置便于观察显示屏与操作按键
- 安装完成后校准测量精度，确认显示与输出一致
使用注意事项
- 严禁超测量范围接入传感器信号
- 禁止直接用于强腐蚀介质接触的位置测量
- 避免外力撞击、挤压显示屏与操作按键
- 定期检查接线端子紧固状态，避免松动
- 测量偏差时优先排查传感器与接线状态
- 长期闲置状态下切断供电，延长使用寿命
