描述

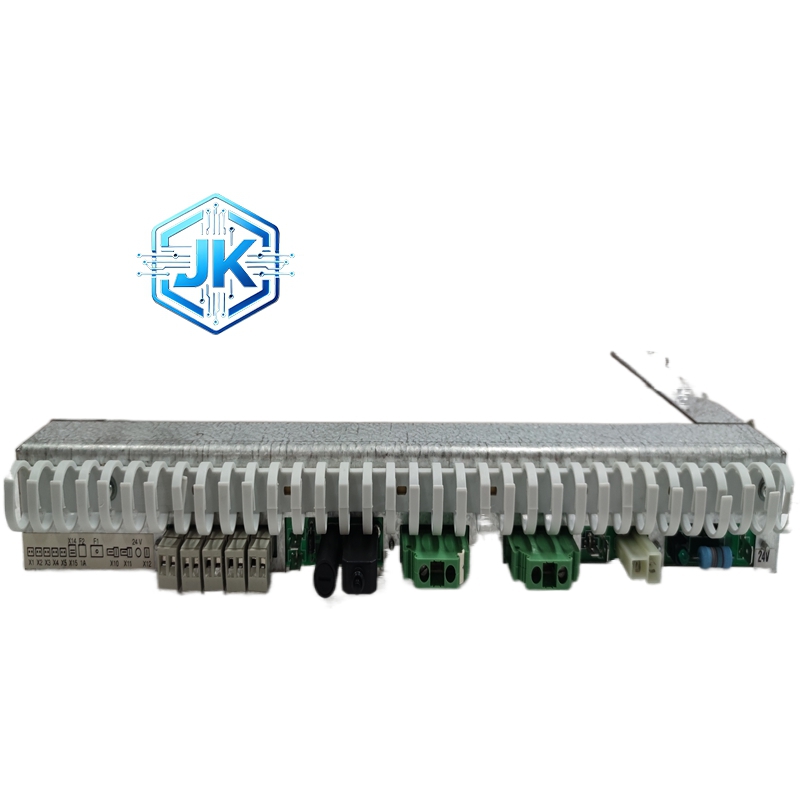

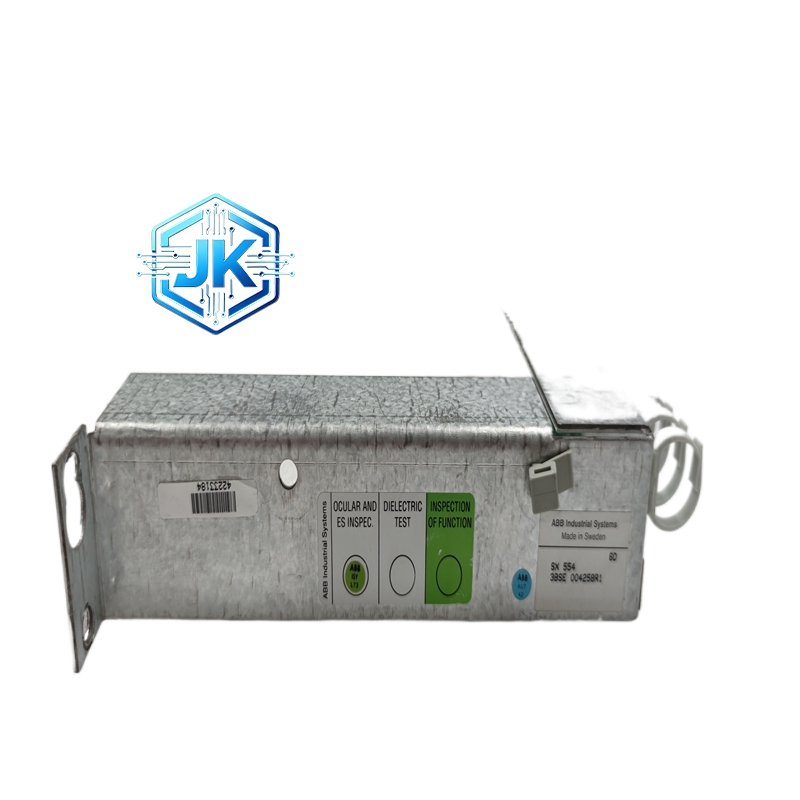

ABB 3BSE004258R1 UNITROL 励磁系统触发同步与相序检测板
技术规格：
同步信号输入：3 路交流电压（100V 或 110V）
同步精度：±0.1°（电角度）
相序检测范围：正序 / 逆序 / 缺相
输出信号：同步脉冲 + 6 路触发分配使能信号
响应时间：小于 1ms（从输入到同步输出）
工作频率：45Hz 至 65Hz
隔离电压：输入对输出 2kV DC
功能特点：
内置数字锁相环（DPLL），同步速度快，抗干扰能力强
相序错误时自动封锁所有触发脉冲并报警
支持手动同步和自动同步两种模式
前面板设有相序指示 LED（A/B/C 三色）
具备同步丢失检测功能，丢失后 50ms 内封锁触发
支持双路同步输入互为备用
应用场景：
UNITROL 5000 励磁系统的同步信号源
UNITROL 1000 励磁系统的触发基准
所有需要精确同步触发的 ABB 静止励磁系统
性能参数：
工作温度：-20°C 至 +60°C
防护等级：IP20
MTBF：大于 110,000 小时
材质构成：
外壳铝合金
内部 PLL 芯片为 TI 工业级 DSP
光耦为 AVAGO 高速产品
接线端子为铜合金镀镍
结构特征：
1/4 DIN 前面板尺寸
前面板设有 3 色 LED（A/B/C 相序指示）和 4 个状态 LED
底部为双排欧洲卡连接器
工作原理：
三相交流电压信号进入同步板后，首先经过精密变压器隔离和衰减，然后送入 DSP 内部的数字锁相环。DPLL 通过实时计算输入信号的频率和相位，产生与电网严格同步的触发基准脉冲。同时，DSP 比较三相信号的过零点顺序，判断相序是否正确。若相序错误或某相丢失，立即封锁所有触发输出并报警。
安装要求：
同步信号必须取自发电机机端 PT 或厂用电 PT，不可取自其他不相关电源
同步信号电缆必须使用屏蔽双绞线
安装位置应远离大功率变频器和电动机
使用注意事项：
同步信号丢失后系统会自动封锁触发，此时不可手动强行开放触发
相序检测错误时必须先纠正接线再复位
每半年检查一次同步精度
