描述

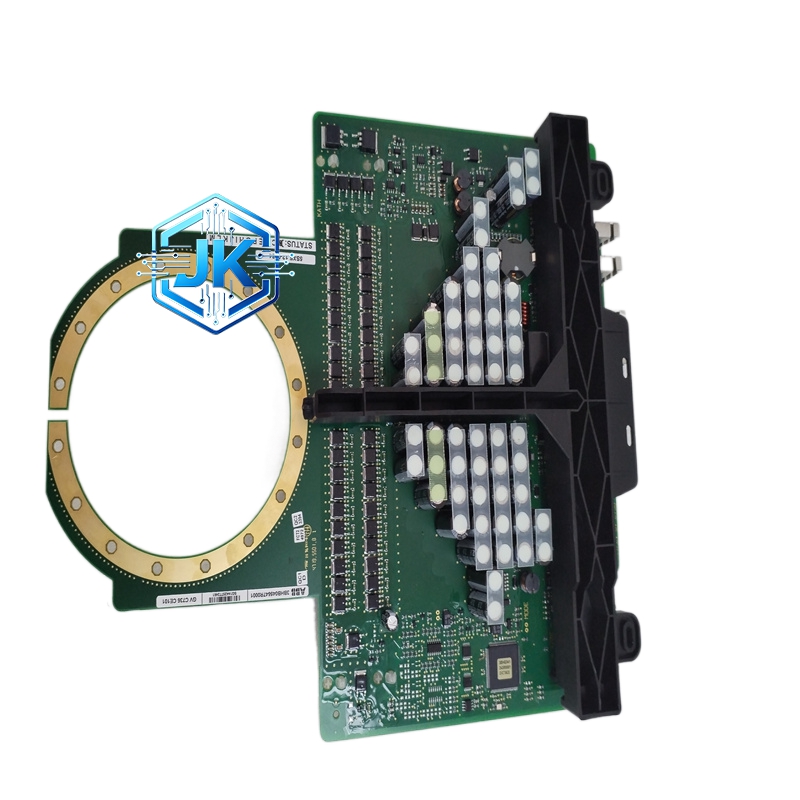

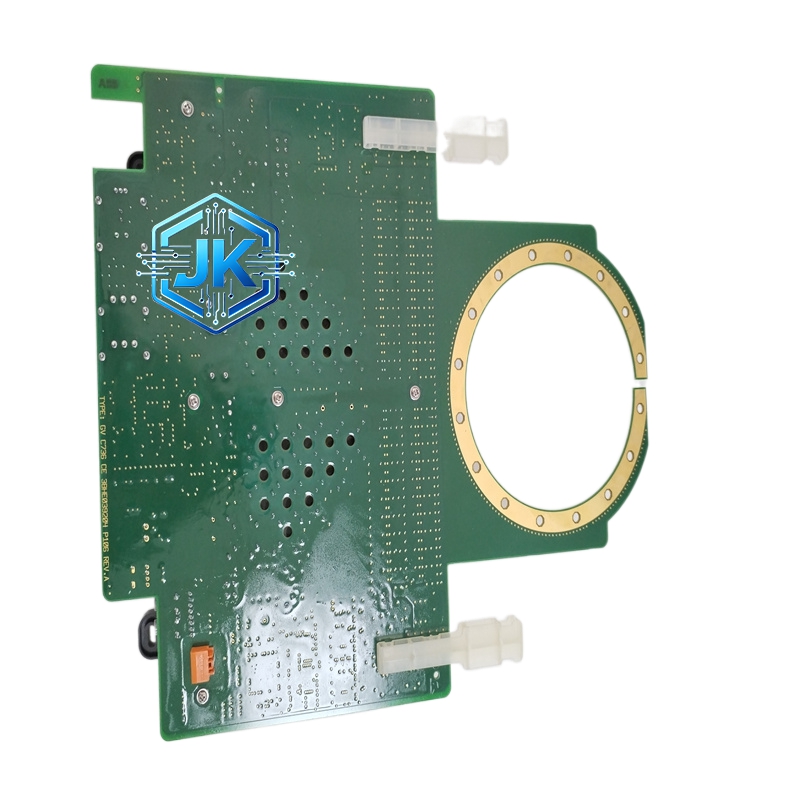

ABB 3BHB045647R0001 工业高速计数模块
技术规格：
- 输入信号：NPN/PNP 集电极开路、差分信号、5V/24V 脉冲
- 计数通道：2 路（A/B 相、单脉冲、双向计数）
- 最高计数频率：1MHz（差分）、500kHz（单端）
- 计数范围：32 位（0–4294967295）
- 测量功能：脉冲计数、频率测量、转速测量、长度测量、相位差测量
- 隔离电压：AC 2500V（输入‑系统）
- 工作电压：DC 24V（±20%）
- 功耗：≤5W
- 工作温度：-20℃～+60℃
- 存储温度：-40℃～+85℃
- 相对湿度：5%–95% RH（无凝露）
- 防护等级：IP20
- 外形尺寸：130mm×80mm×30mm
- 重量：0.5kg
- 安装方式：标准 35mm DIN 导轨安装
功能特点：
- 高速脉冲采集：最高 1MHz 计数频率，适配高速编码器、转速传感器
- 多计数模式：支持单脉冲、双向、A/B 相正交计数，满足不同测量需求
- 32 位高精度计数：32 位计数范围，无溢出，测量精准
- 输入隔离：光电隔离，隔离电压 AC 2500V，抗干扰能力强
- 实时测量：脉冲数、频率、转速、长度实时计算，响应迅速
- 过载 / 短路保护：输入过压、短路保护，故障自动隔离
性能参数：
- 计数精度：±1 个脉冲（最高频率下）
- 响应时间：≤1μs
- 输入电平：低电平≤0.5V，高电平≥2.5V（5V）；低电平≤3V，高电平≥18V（24V）
- 绝缘电阻：≥50MΩ（输入‑系统）
- 电磁兼容：符合 IEC 61000‑6‑2、IEC 61000‑4‑2/3/4/5
材质构成：
- 基板：阻燃 FR‑4 玻纤板，双层覆铜
- 外壳：阻燃 ABS 工程塑料
- 计数芯片：高速 FPGA 计数处理器
- 隔离器件：高速光电耦合器
- 接插件：可插拔镀金端子，防氧化
结构特征：
- 紧凑型导轨设计：体积小巧，节省柜内空间
- 可插拔端子排：输入端子可插拔，接线便捷，维护无需拆整机
- 通道 LED 指示灯：每路输入均有 LED 指示灯，脉冲状态直观
- 内部屏蔽层：全板接地屏蔽，抗电磁干扰
- 卡扣式安装：导轨卡扣，拆装便捷
工作原理：
- 接收编码器 / 传感器输出的脉冲信号（单端 / 差分）
- 高速光电耦合器隔离信号，消除干扰
- FPGA 高速计数芯片实时计数、测频、测速
- 按配置模式（单脉冲 / 双向 / A/B 相）计算脉冲数、频率、转速、长度
- 通过总线将测量数据上传至 PLC/DCS 系统
- 实时监测输入状态，故障时触发报警
优势亮点：
- 高速高精度：1MHz 计数频率，32 位计数，测量精准
- 多模式适配：支持多种计数模式，适配各类脉冲设备
- 强抗干扰：光电隔离 + 高速滤波，适应强电磁干扰现场
- 易配置易维护：通道可配置，可插拔端子，运维便捷
- 宽温工业级：-20℃～+60℃稳定运行，适应严苛环境
适用行业：
- 机械制造：机床主轴转速、进给速度、工件长度测量
- 冶金：轧机速度、辊缝位置、金属长度测量
- 物流：传送带速度、物品计数、长度检测
- 能源：风机转速、发电机转速、流量测量
- 通用工业：各类旋转设备转速、直线运动长度测量
型号系列：
- 归属 ABB 3BHB 系列计数模块，同系列包含 3BHB045647R0001、3BHB045647R0003 等
- 适配 ABB AC 500、AC 800M PLC、DCS 系统
安装要求：
- 安装位置：垂直安装于控制柜内，远离强电磁干扰源
- 安装导轨：标准 35mm DIN 导轨，水平度误差≤1°
- 布线规范：脉冲信号线采用屏蔽双绞线，差分信号双绞屏蔽
- 接地要求：模块接地端与柜体地可靠连接，接地电阻≤4Ω
- 环境要求：温度 – 20℃～+60℃，无腐蚀性气体、无凝露
