描述

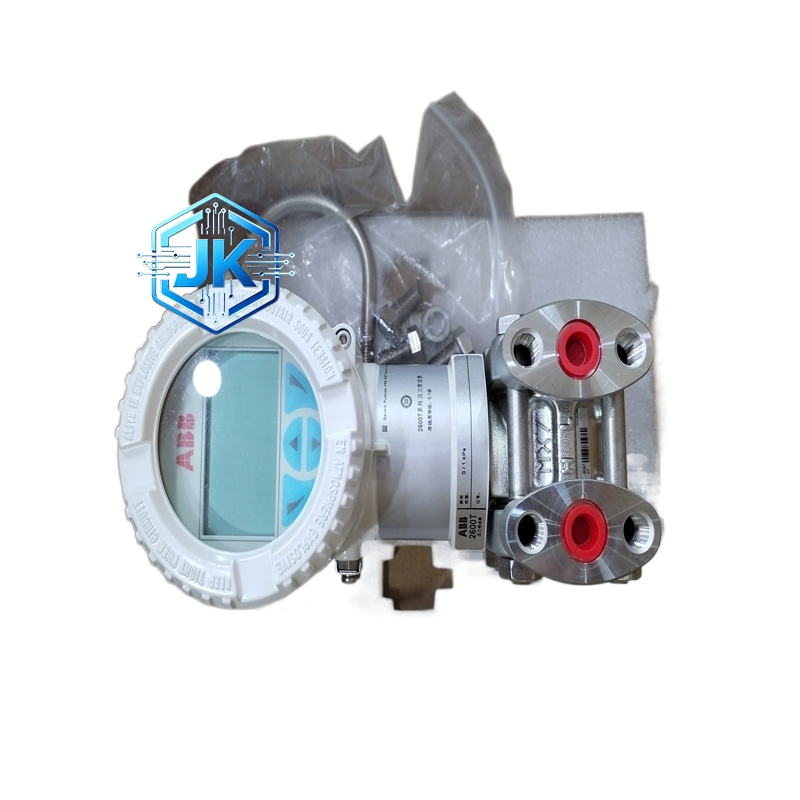

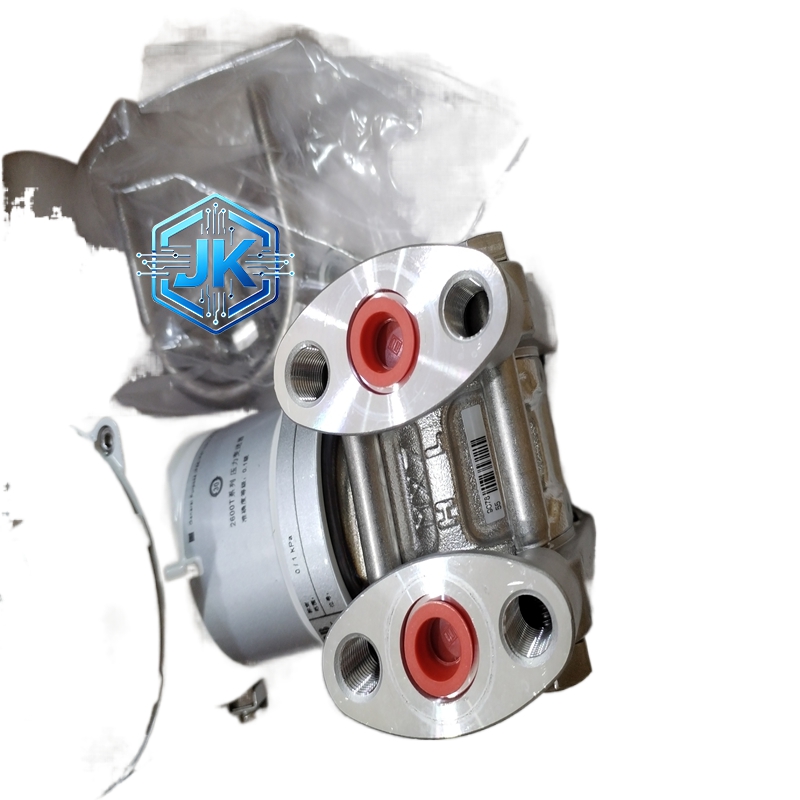

- ABB 266DSHASHA4A1B1 智能高精度差压变送器
- 技术规格
测量介质：洁净液体、气体、饱和蒸汽、过热蒸汽
额定差压测量量程：0~16000kPa
测量基本误差：全量程精度≤±0.075%
长期稳定性：十二个月运行漂移≤±0.1% 量程
环境补偿范围：环境温度 – 40℃~+85℃自动温度补偿
输出标准信号：4~20mA 直流模拟信号叠加 HART 数字通讯协议
供电工作电压：DC10.5V~DC42V
最大负载电阻：供电 DC24V 工况下负载可达 1100Ω
本体防护等级：IP67
测量静压承受能力：最高额定静压 42MPa
阻尼调节范围：0.1s~32s 连续可调
通讯协议：HART7.0 标准数字通讯
外壳防爆等级：本安型、隔爆型双规格适配
过程连接规格：标准 1/2NPT 内外螺纹接口
- 材质构成
测量隔离膜片采用316L 不锈钢材质，高腐蚀工况可选哈氏合金材质；压力腔体采用碳钢镀防腐涂层结构；仪表外壳采用压铸铝合金防腐壳体；内部传感核心为高精度电容式压力传感元件；电气接线腔内部采用绝缘耐腐密封填料。
- 结构特征
采用一体式分体腔体结构，分为压力测量腔体与电气接线腔体，双腔体完全隔离设计，杜绝介质渗漏损坏电路部件；顶部配置现场液晶数显屏幕与实体调校按键，支持就地无工具参数设置；过程压力接口布局合理，适配水平、垂直多方向安装方式。
- 工作原理
被测介质两侧压力分别导入变送器高低压测量腔，压力差值作用于高精度电容传感膜片，引发膜片产生微量形变，形变数值转化为对应的电容变化量，内部智能电路板采集电容变化信号，经过温度补偿、静压补偿、线性修正运算后，转换为标准 4~20mA 模拟电流信号输出，同时搭载 HART 协议实现远程数字参数读写与设备诊断。
- 功能特点
内置全工况自动温度与静压补偿功能，高低温、高静压工况下测量精度恒定不变；支持现场正向量程迁移、反向量程迁移功能，适配各类复杂安装工况；液晶大屏实时显示差压数值、百分比量程、工程单位；具备设备自诊断、传感器故障、线路故障自动上报功能；支持远程上位机完成量程修改、零点校准、设备地址设定。
- 优势亮点
工业级超高测量精度，满足精密工艺流量计量需求；防护等级适配室外露天、潮湿粉尘恶劣现场环境；HART 通用协议兼容性极强，对接国内外主流 DCS 控制系统无适配障碍；整机免维护运行周期长，现场调校操作简单便捷。
- 适用行业
石油炼化行业、化工精细生产行业、电力热力行业、水处理环保行业、冶金钢铁行业、制药食品自动化生产线。
- 型号系列
归属 ABB 266DSH 全系列智能差压变送器标准化型号分支。
- 安装要求
严格按照介质流向与安装规范确定高低压侧接口；液体介质变送器优先低位安装，气体介质优先高位安装；引压管路铺设坡度符合工艺标准，避免气堵液堵现象；电气接线严格区分供电正负极与通讯线缆极性；防爆工况现场严格遵循防爆安装规范施工。
- 使用注意事项
严禁超出额定静压与差压极限范围使用，避免传感膜片永久性损坏；定期排放引压管路内部积液与积气，保证压力传递通畅；现场调校完成后及时锁紧电气腔密封盖，保障防护等级；禁止使用硬物撞击仪表测量腔体与显示屏幕。
