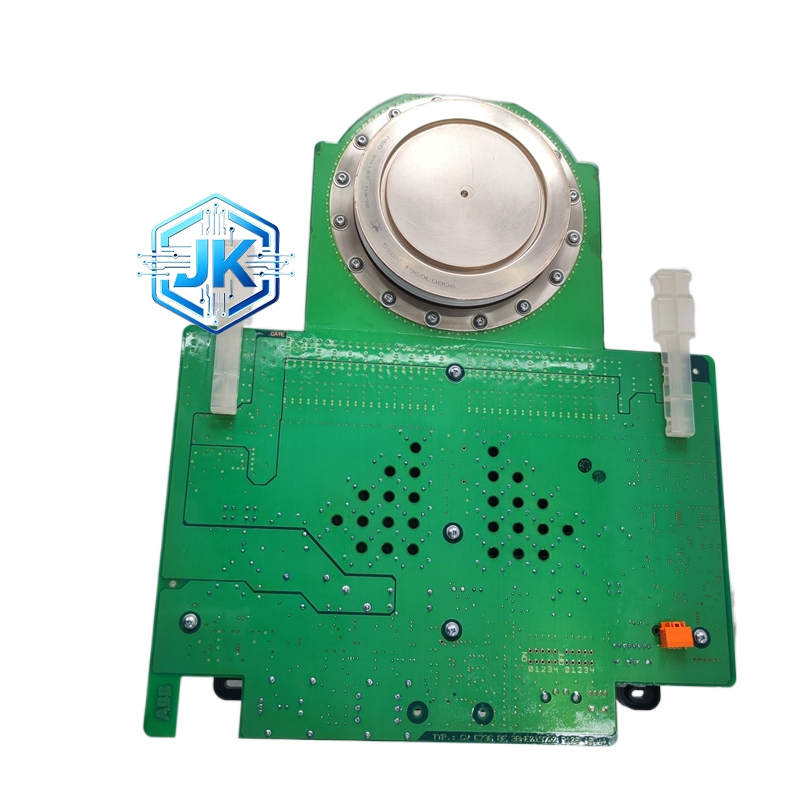

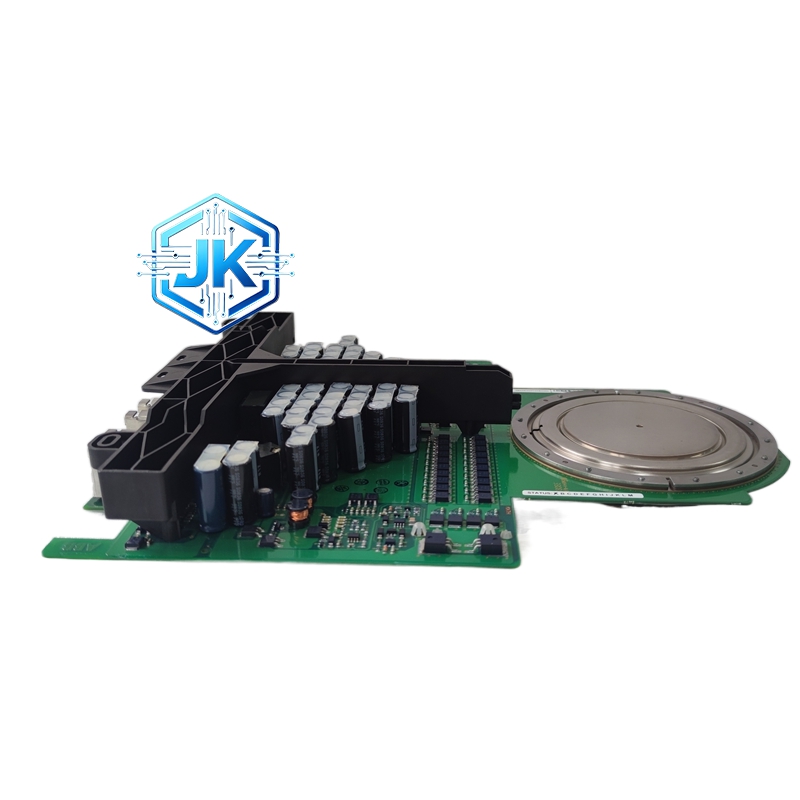

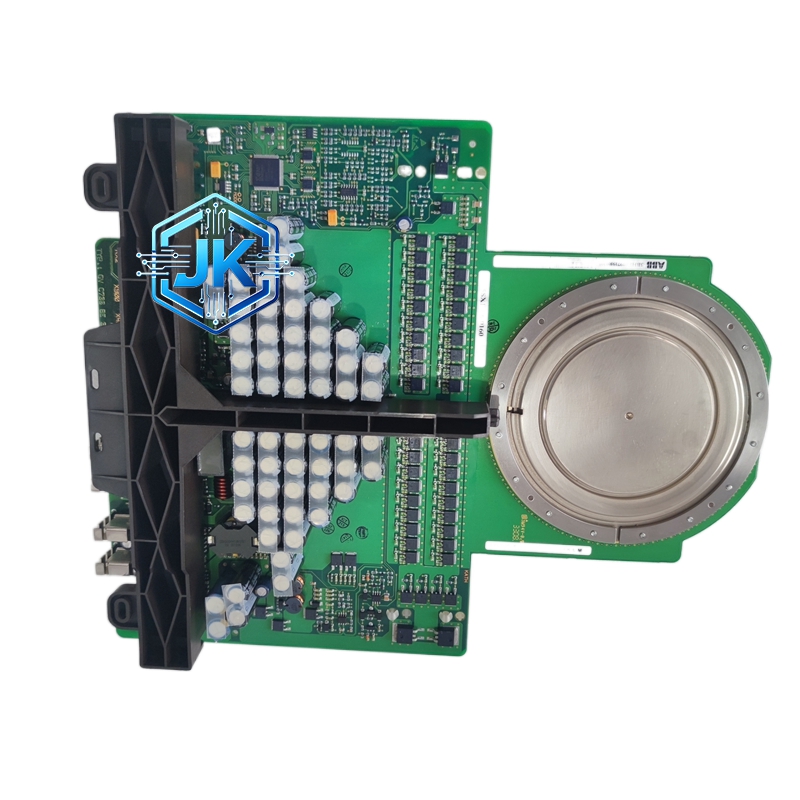

ABB 5SHX1960L0006 GVC736BE101 非对称 IGCT 功率模块（含驱动与缓冲）
技术规格：
- 产品类型：集成式非对称 IGCT 功率单元（模块 + 驱动 + 缓冲）
- 主 IGCT 型号：5SHX1960L0006
- 缓冲模块：3BHB016120R0002
- 驱动板：3BHE019719R0101
- 额定电压：6000V（VDRM）
- 额定电流：1960A（ITAV）
- 最大关断电压：1700V
- 工作温度：-40℃～+125℃（结温）
- 冷却方式：水冷（强制）
- 单元尺寸：350mm×200mm×60mm
- 单元重量：12kg
- 驱动电源：24V DC（±10%）
- 保护功能：过流、过压、过热、驱动故障、缓冲异常
- 认证标准：CE、UL、RoHS、IEC 61000-6-2、IEC 61800-3
功能特点：
- 集成化一站式解决方案：IGCT + 驱动 + 缓冲一体化设计，即插即用，减少现场调试
- 非对称设计优化性能：非对称 IGCT 结构，反向耐压低、正向导通损耗更小，效率更高
- 高可靠门极驱动：3BHE019719R0101 驱动板，2500V 隔离，抗干扰强，驱动稳定
- 缓冲模块抑制尖峰：3BHB016120R0002 缓冲电路，吸收关断过压尖峰，保护 IGCT
- 兆瓦级大功率适配：1960A/6000V 规格，满足各类大功率变流器需求
材质构成：
- 主芯片：非对称硅基 IGCT 晶圆
- 驱动板：阻燃 FR-4
- 缓冲模块：无感电容 + 功率电阻
- 外壳：铝合金（散热 + 屏蔽）
结构特征：
- 一体化机箱式封装，内部集成 IGCT、驱动板、缓冲电路
- 前端功率端子，侧面驱动 / 信号端子
- 水冷散热通道，内置温度传感器
工作原理：驱动板接收控制信号，驱动 IGCT 导通 / 关断；缓冲模块吸收过压尖峰，保护 IGCT；整套单元实现高压大电流的可靠开关控制。
优势亮点：集成化设计大幅简化系统架构；非对称 IGCT + 缓冲电路，兼顾高效率与高可靠性，兆瓦级系统首选。
适用行业：柔性直流输电、大型风电 / 光伏、冶金、矿山、轨道交通、工业传动、储能
安装要求：
- 水平安装，水冷接口朝下，便于排水
- 进水温度≤40℃，流量≥12L/min
- 驱动信号线与功率线分开，距离≥20cm
使用注意事项：
- 通电前必须先通水，严禁干烧
- 定期检查缓冲电容，防止老化失效
- 驱动电源需稳压，避免电压波动
