描述

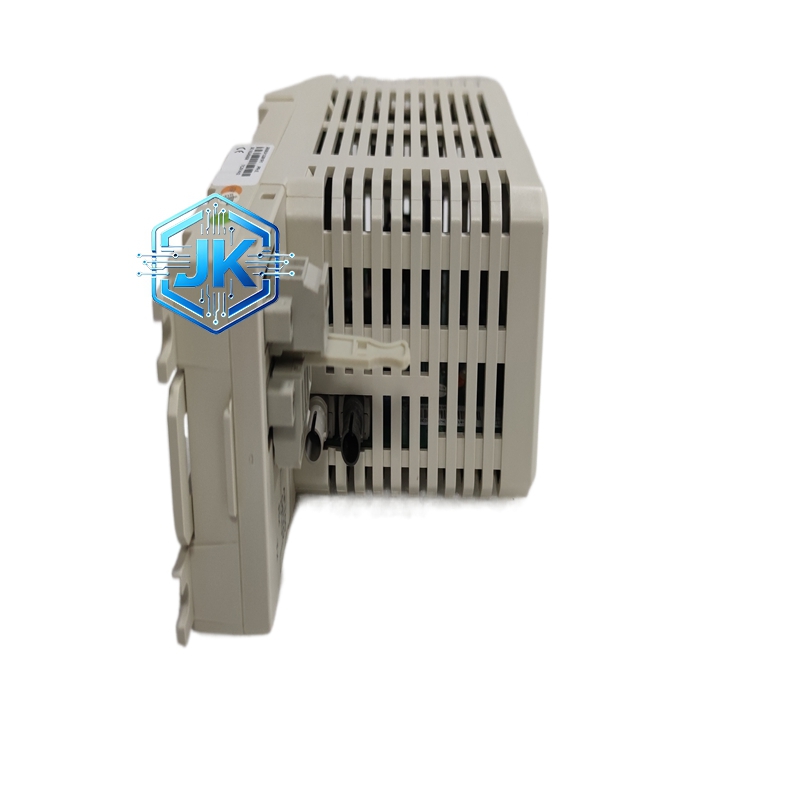

ABB TC514V2 3BSE013281R1 AC800M控制器CPU模块
技术规格：
CPU主频：约100MHz至200MHz
程序内存：约2MB至4MB，用于存储用户控制程序和系统程序
数据内存：约1MB，用于运行时变量和数据缓存
本地I/O能力：支持最多32个I/O模块通过IM总线扩展
支持通讯协议：Modbus TCP/IP、Profibus DP、PROFINET、Ethernet/IP等
冗余配置：支持双机热备冗余，需配合冗余通讯模块使用
供电方式：DC 24V，由TB826等电源模块供电
编程语言：IEC 61131-3标准全部五种语言
功能特点：
支持IEC 61131-3标准编程语言，包括LD梯形图、FBD功能块图、ST结构化文本、SFC顺序功能图、IL指令表
内置高精度实时时钟RTC，支持事件顺序记录SOE和历史数据存储
支持在线下载程序即Online Change功能，无需停机即可修改控制逻辑
具备完善的自诊断功能，CPU发生故障时在冗余配置下自动切换到备用控制器
支持功能安全SIL 2和SIL 3等级，需配合专用安全I/O模块使用
支持多任务调度，可同时运行控制任务、通讯任务和诊断任务
应用场景：
化工生产过程的连续控制，包括温度、压力、流量的PID调节
电力系统的发电机励磁控制和继电保护
水处理厂的全流程自动化控制
造纸、冶金、矿山等行业的DCS核心控制站
大型楼宇的暖通空调集中控制
性能参数：
最快扫描周期：10毫秒典型值，最慢100毫秒视程序复杂度而定
基本指令执行速度：约0.1微秒至1微秒每条
平均无故障时间MTBF：大于150000小时
工作温度范围：0摄氏度至正60摄氏度
存储温度范围：负40摄氏度至正85摄氏度
材质构成：
外壳为高强度阻燃工程塑料，内部设有金属屏蔽罩以抗电磁干扰
电路板采用多层PCB设计，信号层与电源层完全分离以降低噪声
连接器为高可靠性的欧式连接器，符合DIN 41612规格
散热片为铝合金材质，确保CPU在高温环境下稳定运行
结构特征：
标准欧洲卡Eurocard尺寸安装，约160毫米乘100毫米
前面板设有大面积的LED状态指示灯组，包括Run运行、Stop停止、Fault故障、Force强制等
顶部设有IM总线连接器，用于连接各类I/O模块
底部设有通讯模块插槽，用于插入TB840A等通讯卡
侧面设有维护用的串口接口，方便工程师进行调试
工作原理：
上电后CPU从非易失性存储器Flash中加载操作系统和用户程序到RAM中。进入运行模式后，CPU按照固定的扫描周期工作：首先读取所有输入模块的状态即Input Scan阶段，然后逐条执行用户程序即Program Execution阶段，最后将运算结果输出到输出模块即Output Scan阶段。同时CPU持续处理通讯请求、中断事件和系统管理任务。
安装要求：
必须安装在专用的控制器机笼内，机笼需有良好的接地连接
IM总线连接器必须完全插入并锁紧，否则会导致通讯中断
冗余配置时两台CPU必须通过冗余链路如光纤或专用电缆连接
CPU模块与电源模块之间的距离不宜过长，以减少线路压降
使用注意事项：
程序下载前务必完整备份原有程序，防止数据丢失
不要在CPU运行时拔插IM总线上的I/O模块，会导致总线错误和数据丢失
定期检查CPU的后备电池，防止断电后时钟和程序数据丢失
