描述

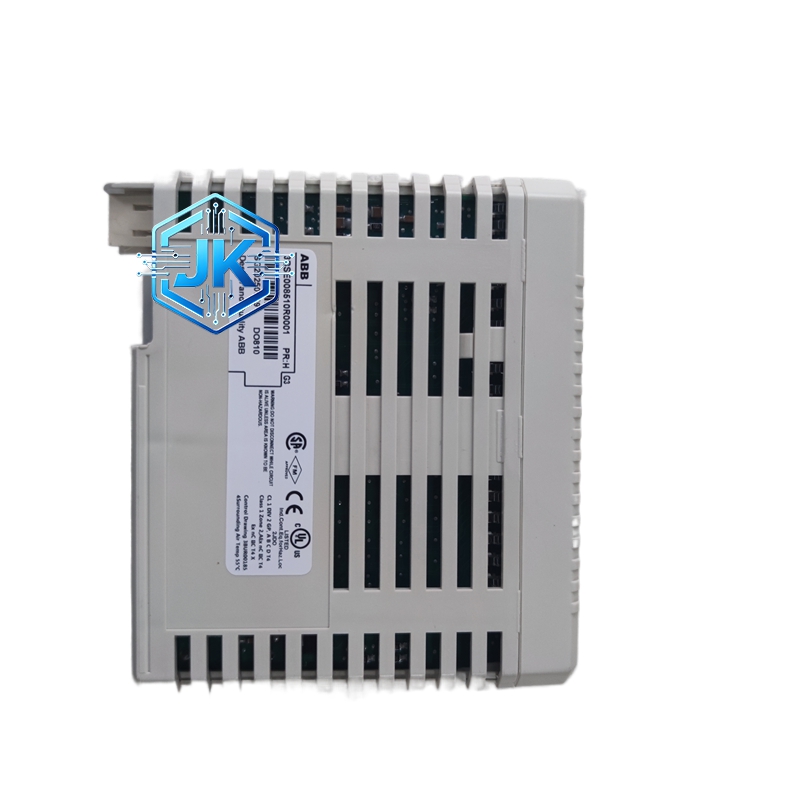

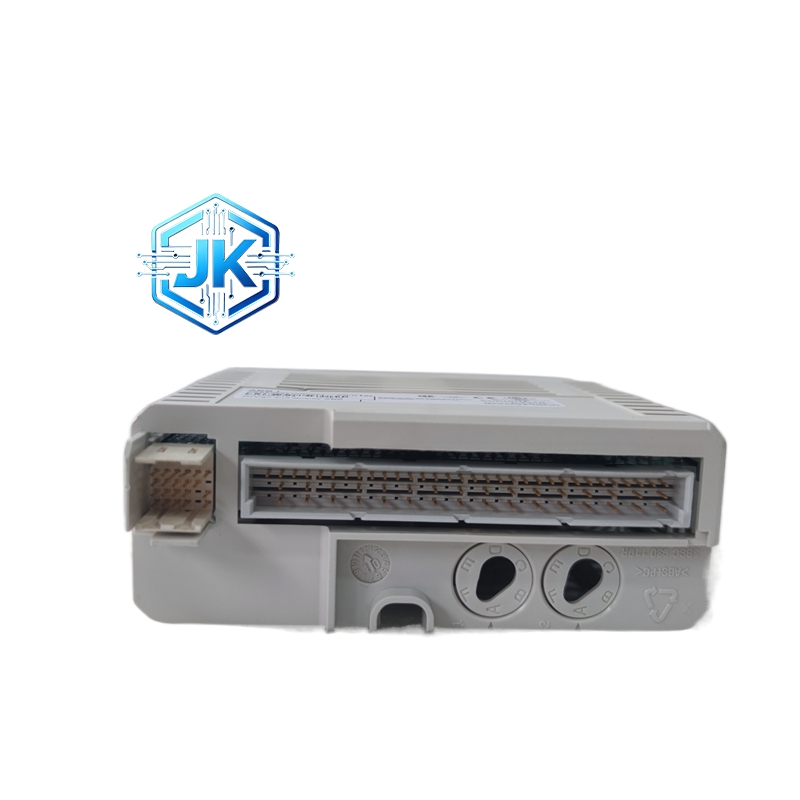

ABB 3BSE008510R0001（DO810）16 通道数字输出模块（S800 I/O 系列）
技术规格：
- 系列：S800 I/O（分布式 I/O 系列）
- 型号：DO810（3BSE008510R0001）
- 通道数：16 通道数字输出（2 组 ×8 通道，组间隔离）
- 输出电压：24V DC（12～32V DC 宽范围）
- 每通道电流：0.5A（最大连续）
- 输出类型：源型输出（电流流出）
- 工作温度：-20℃～+60℃
- 存储温度：-40℃～+85℃
- 湿度范围：5%～95% RH（无冷凝）
- 防护等级：IP20
- 尺寸：119mm×24mm×114mm
- 重量：约 0.2kg
- 认证：CE、UL、RoHS
功能特点：
- 16 通道分组输出：2 组 ×8 通道独立隔离，单组故障不影响另一组
- 过流 / 短路保护：每通道内置过流、短路自恢复保护，保护模块与负载
- 宽电压适配：12～32V DC，适配不同电源系统
- 状态指示：每通道 LED 指示灯（亮 = 输出接通，灭 = 断开）
- DIN 导轨安装：标准 35mm 导轨，安装便捷，适配控制柜
性能参数：
- 隔离电压：500V DC（组间隔离）
- 响应时间：≤20ms（输出动作）
- 绝缘电阻：≥50MΩ（500V DC）
- 负载类型：电阻性、电感性（继电器、电磁阀）
材质构成：
- 基板：阻燃 PCB 板（工业级）
- 壳体：阻燃工程塑料（UL94 V-0 级）
- 连接器：弹簧式接线端子（免工具、接线牢固）
结构特征：
- 紧凑型模块化设计，标准 DIN 导轨安装
- 前端通道状态指示灯阵列，直观查看输出状态
- 背部总线连接器 + 弹簧接线端子，布线便捷
工作原理：
接收 PLC/DCS 控制信号，经内部开关电路驱动输出通道，接通 24V DC 电源至负载（电磁阀、继电器等）；通道故障时自动保护，故障恢复后自动复位，保障系统稳定。
优势亮点：
- 分组隔离安全可靠：组间独立隔离，故障互不影响，安全性高
- 自恢复保护免维护：过流 / 短路自动保护，无需人工干预
- 宽电压适配灵活：12～32V DC，适配不同工业电源
适用行业：
电力、化工、冶金、油气、制造业（电磁阀、继电器、接触器、指示灯、小型电机控制）
型号系列：ABB S800 I/O 系列、3BSE 系列工控模块
安装要求：
- 标准 35mm DIN 导轨安装，环境温度 – 20℃～+60℃
- 垂直安装，预留≥50mm 散热空间
- 负载接线符合 24V DC 电气规范，避免短路
使用注意事项：
- 严禁过载运行，每通道电流不超过 0.5A
- 定期检查接线端子，防止松动、氧化
- 避免驱动感性负载时未续流保护，防止模块损坏
