描述

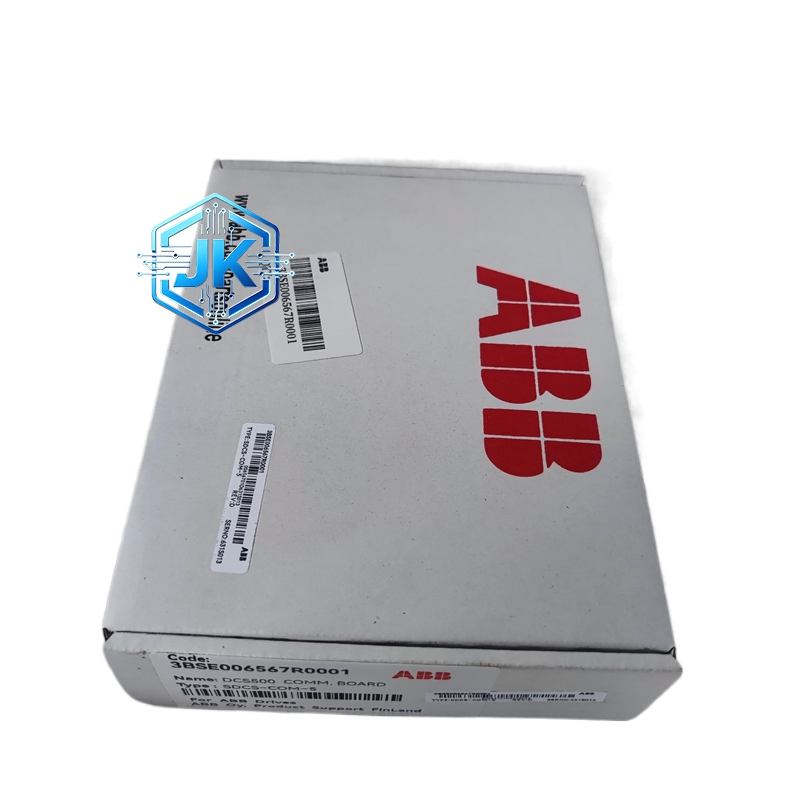

ABB 3BSE006567R0001（SDCS-COM-5）直流传动通信板卡
技术规格：
- 产品类型：直流传动通信板卡（SDCS 系列）
- 型号：SDCS-COM-5（3BSE006567R0001）
- 适配设备：ABB DCS500/DCS500B/DCS800 系列直流驱动器
- 供电电压：12V DC（板卡供电）
- 通信接口：RS-485、RS-232、以太网（可选）
- 支持协议：Modbus RTU、CANopen、Profibus（可选）
- 波特率：RS-485 最高 115200bps，以太网 100Mbps
- 工作温度：-20℃～+70℃
- 存储温度：-40℃～+85℃
- 湿度范围：5%～95% RH（无冷凝）
- 防护等级：IP20
- 尺寸：156mm×84mm×18mm
- 重量：0.08kg
- 认证：CE、UL、IEC 61158
功能特点：
- 多协议通信：支持 Modbus RTU、CANopen 等主流协议，适配多系统联网
- 高速数据传输：RS-485 / 以太网高速通信，实时监控驱动器参数
- 即插即用：直接插入直流驱动器控制板插槽，无需额外接线
- 数据交互全面：读写转速、电流、电压、转矩、故障代码等参数
- 远程监控诊断：支持上位机远程参数设置、状态监控、故障排查
性能参数：
- 通信距离：RS-485 最远 1200m（9600bps）
- 数据刷新周期：≤100ms（实时数据）
- 连接节点数：RS-485 总线最多 32 个节点
- 抗干扰能力：工业级 EMI 防护，适配变频器强干扰环境
材质构成：
- 基板：阻燃 PCB 板（工业级）
- 核心元件：通信处理器、隔离芯片、接口驱动
- 连接器：镀金工业连接器（防氧化、接触可靠）
结构特征：
- 紧凑型板卡设计，适配 DCS 系列驱动器标准插槽
- 前端通信状态指示灯，显示发送 / 接收 / 故障状态
- 背部金手指接口，直接插入驱动器背板插槽
工作原理：
通过金手指接口获取驱动器内部数据（转速、电流、故障等），经通信协议转换后通过 RS-485 / 以太网传输至上位系统；同时接收上位机指令，转换为驱动器可识别信号，实现远程控制与参数配置。
优势亮点：
- 多协议兼容：适配主流工业通信网络，系统集成灵活
- 高速实时通信：数据刷新快，满足传动系统动态监控需求
- 免接线易安装：插槽式设计，安装维护便捷，减少布线
适用行业：
电力、冶金、造纸、纺织、制造业（直流电机传动系统联网监控，如轧机、造纸机、输送机、起重机）
型号系列：ABB SDCS 系列传动通信模块、3BSE 系列工控板卡
安装要求：
- 直接插入 DCS500/DCS800 系列驱动器控制板专用插槽
- 环境温度 – 20℃～+70℃，预留散热空间
- 通信接线符合 RS-485 / 以太网规范，屏蔽接地可靠
使用注意事项：
- 严禁带电插拔板卡，维护需断电操作
- 定期检查通信状态指示灯，及时处理通信故障
- 避免在强电磁干扰环境长期运行，防止数据丢包
