描述

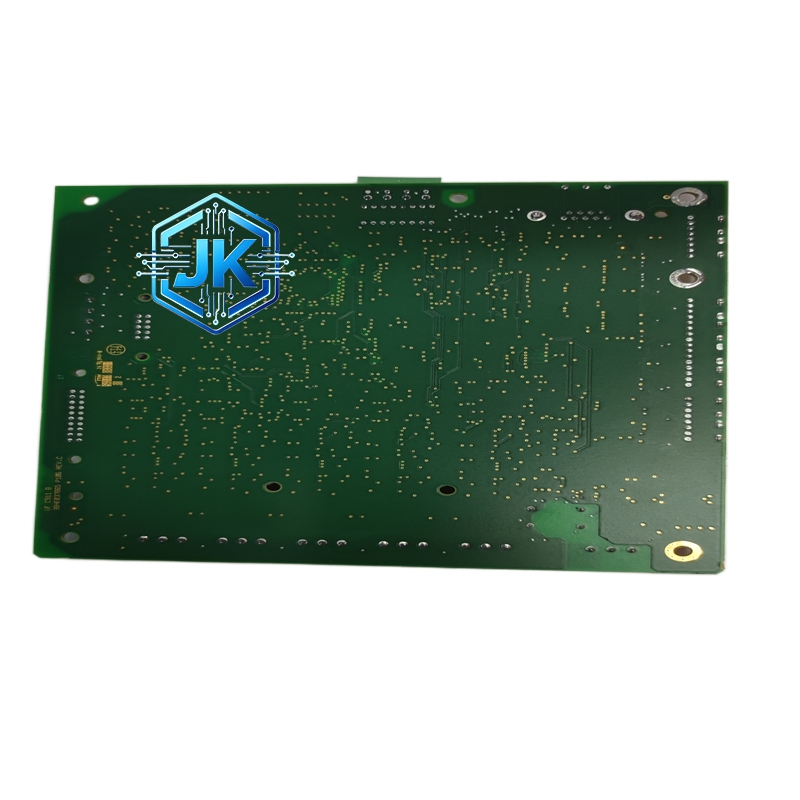

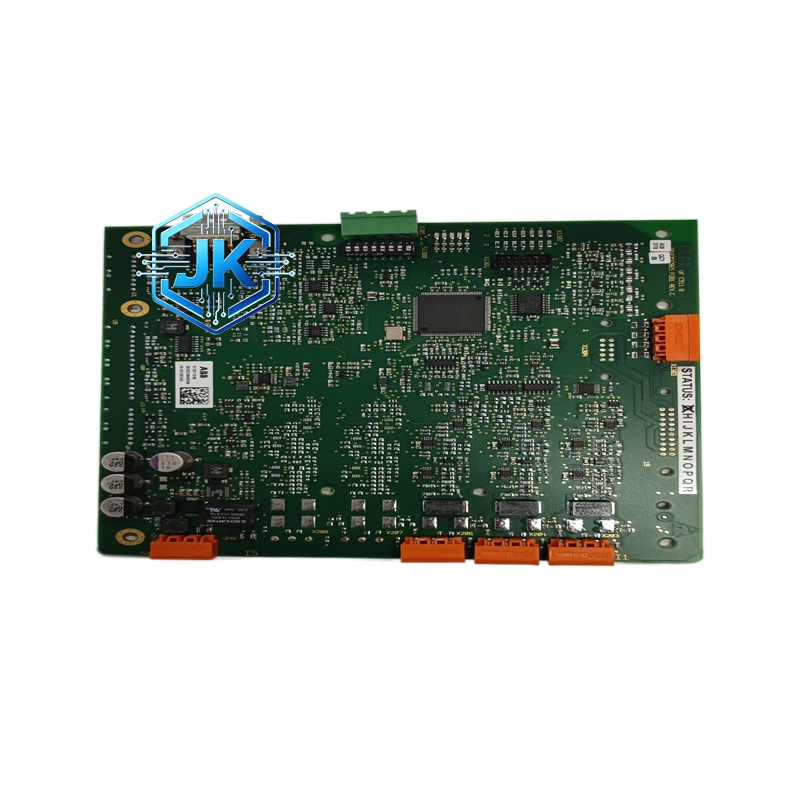

ABB 3BHE037864R0106 UNITROL 励磁系统电源监控与分配板
技术规格：
监控通道：8 路直流电源输入
分配通道：4 路直流电源输出
监控参数：电压、电流、温度
电压测量精度：±0.5%
电流测量精度：±1%
切换时间：小于 10ms（主电源故障时自动切换至备用电源）
报警功能：过压、欠压、过流、过温，每路独立报警
供电：DC 24V，由主电源模块提供
功能特点：
内置顺序上电和顺序掉电控制逻辑，确保各板卡按正确顺序启停
具备电池备份功能，主电源全部丢失时由 UPS 供电至少 30 分钟
每路电源的状态通过双口 RAM 实时上传主控制器
前面板设有 8 组数码管显示各路电压值
支持远程电源开关控制
具备历史故障记录功能，可存储最近 50 条电源故障事件
应用场景：
UNITROL 5000 励磁系统的电源管理
UNITROL 1000 励磁系统的电源管理
所有 ABB 静止励磁系统的电源监控
性能参数：
工作温度：-10°C 至 +55°C
防护等级：IP20
MTBF：大于 130,000 小时
材质构成：
外壳为铸铝合金
内部继电器为 ABB 原装产品
PCB 为 6 层 FR-4 板
接线端子为铜合金镀镍
结构特征：
1/4 DIN 前面板尺寸
前面板设有 8 组 4 位数码管和 16 组 LED 指示灯
底部为双排欧洲卡连接器
工作原理：
各路直流电源进入监控板后，经过精密采样电路变为低电压信号，由高速 ADC 采样后送入 FPGA 进行实时分析。FPGA 将电压、电流、温度数据存入双口 RAM，主控制器随时读取。当某路电源电压低于设定阈值时，FPGA 在 10ms 内驱动继电器切换到备用电源，同时向主控制器发送报警信号。
安装要求：
必须安装在励磁控制柜内靠近电源模块的位置
各路电源输入线必须使用不同颜色区分
备用电源（UPS）的输出线必须单独走线，不可与主电源线共用线槽
使用注意事项：
严禁将不同电压等级的电源接到同一监控通道
每半年检查一次继电器动作是否正常
UPS 电池每 2 年必须更换一次
