描述

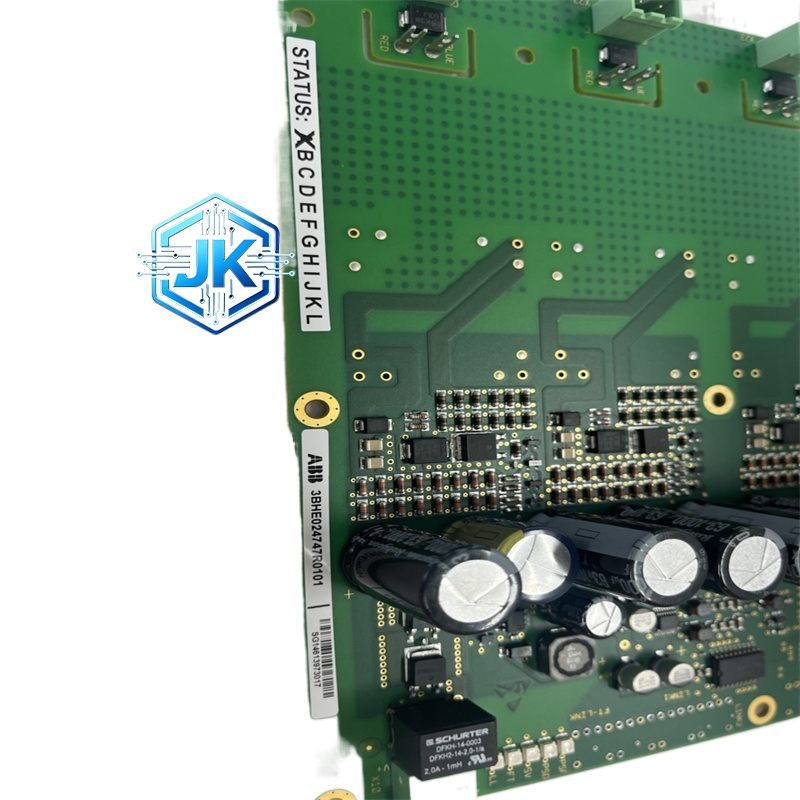

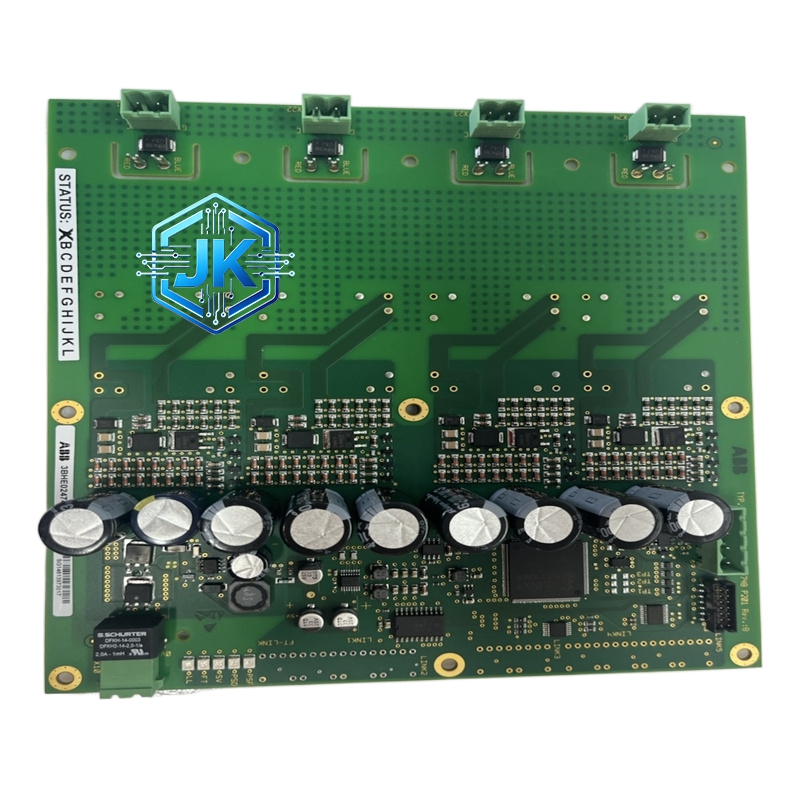

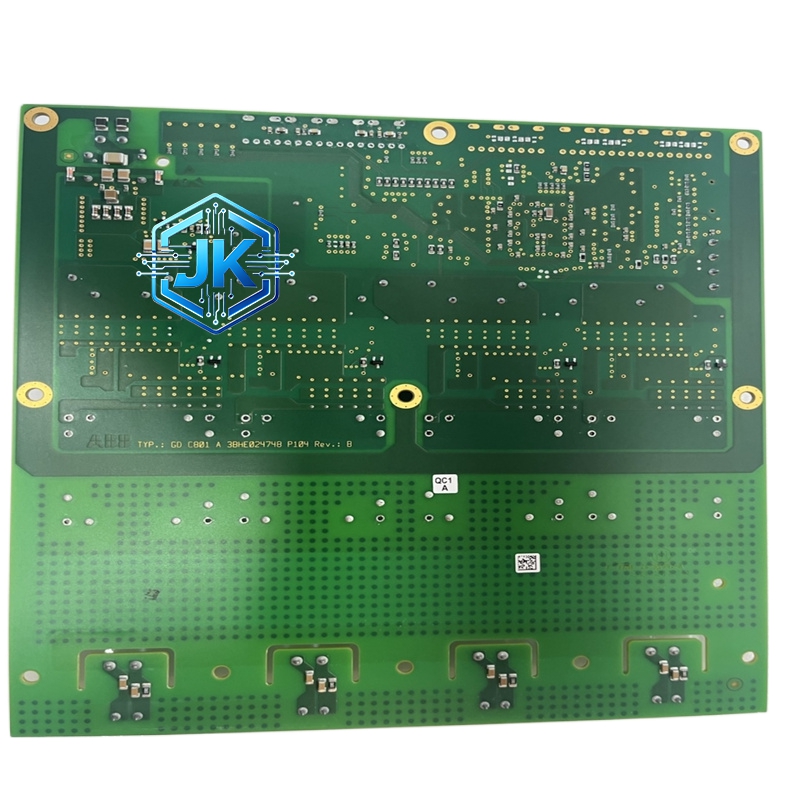

ABB 3BHE024747R0101 ACS2000/5000 中压变频器 crowbar 驱动板
技术规格：
- 产品类型：中压变频器撬棒驱动板
- 型号编码：3BHE024747R0101
- 适配设备：ABB ACS2000/5000 系列中压变频器
- 驱动器件：GTO 晶闸管（2500A/3kV）
- 供电电压：24V DC（±10%）
- 功耗：≤10W
- 触发响应时间：≤2μs
- 工作温度：-20℃至 + 55℃
- 存储温度：-30℃至 + 70℃
- 防护等级：IP20
- 尺寸：220mm×160mm×50mm
- 重量：1.2kg
- 接口：高压触发接口、信号接口、电源接口
功能特点：
- 超快速过压保护：响应时间≤2μs，瞬间触发撬棒导通，释放直流母线过压能量
- 大功率驱动能力：适配 2500A/3kV GTO 晶闸管，满足大功率能量释放需求
- 高稳定性设计：工业级元器件，三防涂层，耐受高压、强电磁干扰
- 精准触发控制：电压阈值精准控制，避免误触发或触发延迟
- 故障自诊断：实时监测驱动回路状态，故障时报警并闭锁保护
性能参数：
- 触发电压精度：±1%
- 绝缘电阻：≥100MΩ（500V DC）
- 抗干扰能力：符合 IEC61000-6-2 标准
- 触发脉冲宽度：≥100μs
材质构成：
- 基板：FR-4 环氧玻璃纤维板（三防涂层）
- 外壳：铝合金（散热 + 屏蔽）
- 连接器：高压镀金连接器、信号连接器
结构特征：
- 标准卡槽式安装
- 正面 LED 状态指示灯（电源 / 就绪 / 故障 / 触发）
- 侧面高压触发、信号与电源接口
工作原理：
实时监测变频器直流母线电压，当电压超过预设阈值时，立即输出触发脉冲驱动 GTO 晶闸管导通，将直流母线能量通过撬棒回路释放，保护功率模块与电容。
优势亮点：
- 微秒级响应，精准阻断过压故障，保护核心部件
- 大功率驱动，适配中压变频器高能量释放需求
- 铝合金外壳 + 屏蔽设计，耐受强电磁干扰
适用行业：
- 冶金：大型轧机、高炉鼓风机中压变频驱动
- 油气：大型压缩机、泵组中压变频器
- 电力：引风机、送风机、凝结水泵中压变频
- 轨道交通：高速机车、动车组牵引变流器
型号系列：3BHE 系列变频器保护板
安装要求：
- 变频器内部专用导轨固定
- 高压连接器插接牢固，绝缘可靠
- 远离功率模块等强热源
使用注意事项：
- 严禁带电插拔高压连接器
- 定期检查高压回路绝缘状态
- 故障触发后需排查过压原因，避免重复故障
