描述

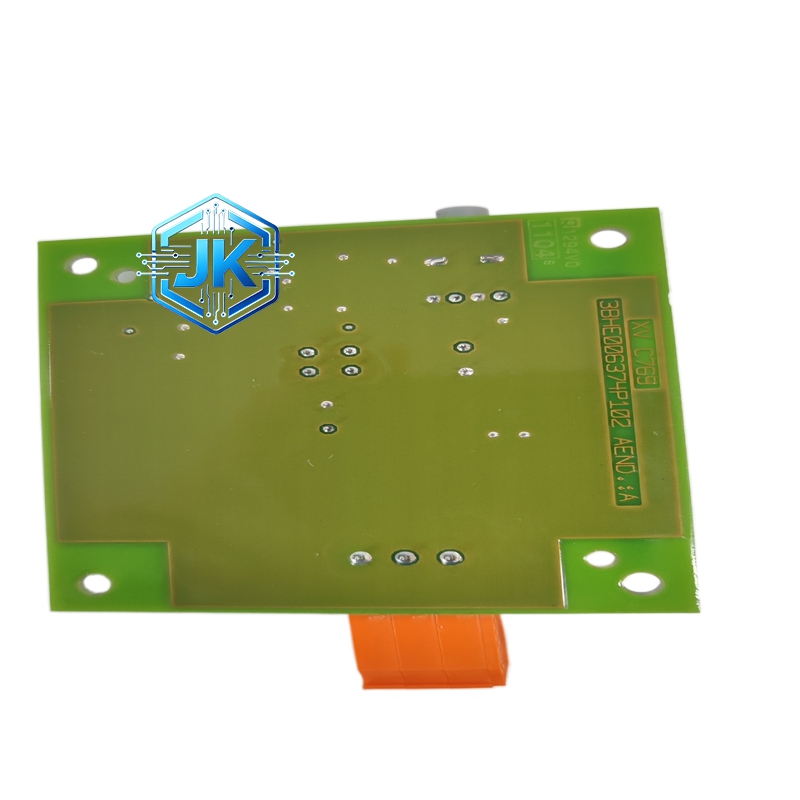

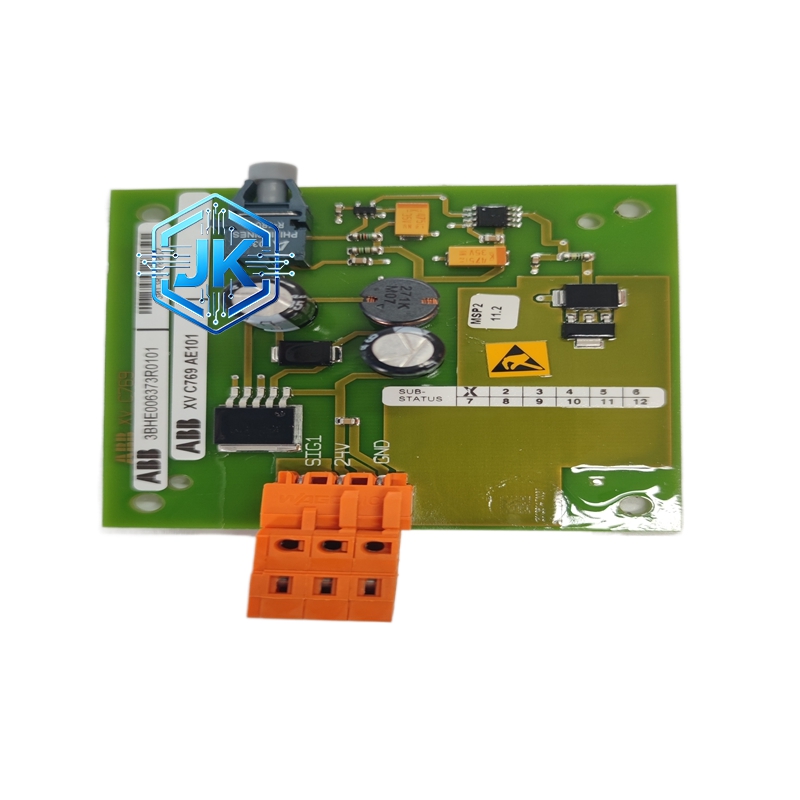

ABB 3BHE006373R0101 XVC769AE101 励磁系统信号转换通讯模块
技术规格：
- 产品类型：SIL2 级数字输入卡件
- 型号编码：3BHE006373R0101（XVC769AE101）
- 通道数量：16 路数字输入
- 输入电压：24V DC（±10%）
- 输入电流：每路≤10mA
- 诊断功能：开路 / 短路实时检测（0 状态亦有效）
- 安全等级：IEC61508 SIL2
- 工作温度：-40℃至 + 85℃
- 存储温度：-55℃至 + 125℃
- 防护等级：IP20
- 尺寸：125mm×80mm×25mm
- 重量：0.35kg
- 通信接口：PROFIBUS DP、Modbus TCP/IP
功能特点：
- 主动式故障诊断：0/1 状态均检测线路开路、短路，杜绝隐性故障
- SIL2 安全认证：满足安全仪表系统最高安全等级，保障关键设备安全
- 宽温环境适配：-40℃至 + 85℃稳定运行，适配极端工业环境
- 多协议通信：支持 PROFIBUS DP、Modbus TCP/IP，无缝对接主流系统
- 高集成度设计：16 路通道集成，节省机柜空间与布线成本
性能参数：
- 输入响应时间：≤1ms
- 诊断响应时间：≤2ms
- 绝缘电阻：≥50MΩ（500V DC）
- 抗干扰能力：EMI/EMC 符合 IEC61000-6-2 标准
材质构成：
- 基板：FR-4 环氧玻璃纤维板
- 元器件：工业级贴片电阻、电容、高精度运算放大器
- 外壳：阻燃 ABS 工程塑料
结构特征：
- 标准 DIN 导轨安装结构
- 正面 LED 状态指示灯（通道 / 故障）
- 侧面插拔式接线端子
工作原理：
通过精密电流注入技术，实时监测每路输入线路状态，将开关量信号转换为数字信号上传控制器，同时诊断线路故障并触发报警。
优势亮点：
- 行业首创 0 状态线路诊断，彻底解决隐性故障漏检
- SIL2 安全等级，适配关键安全监控场景
- 宽温设计，适配高低温极端工况
适用行业：
- 电力：超临界电厂、核电关键辅机监控
- 油气：炼油厂、天然气处理厂安全仪表系统
- 化工：精细化工、煤化工高危工艺监控
- 冶金：大型轧机、高炉关键设备监测
型号系列：S800 I/O 系列
安装要求：
- 标准 35mm DIN 导轨安装
- 接线端子扭矩控制在 0.8-1.2N・m
- 远离强电磁干扰源（变频器、大功率电机）
使用注意事项：
- 供电电压严格控制在 24V DC±10%
- 定期检查接线端子紧固状态
- 故障报警时立即排查线路，避免带病运行
