描述

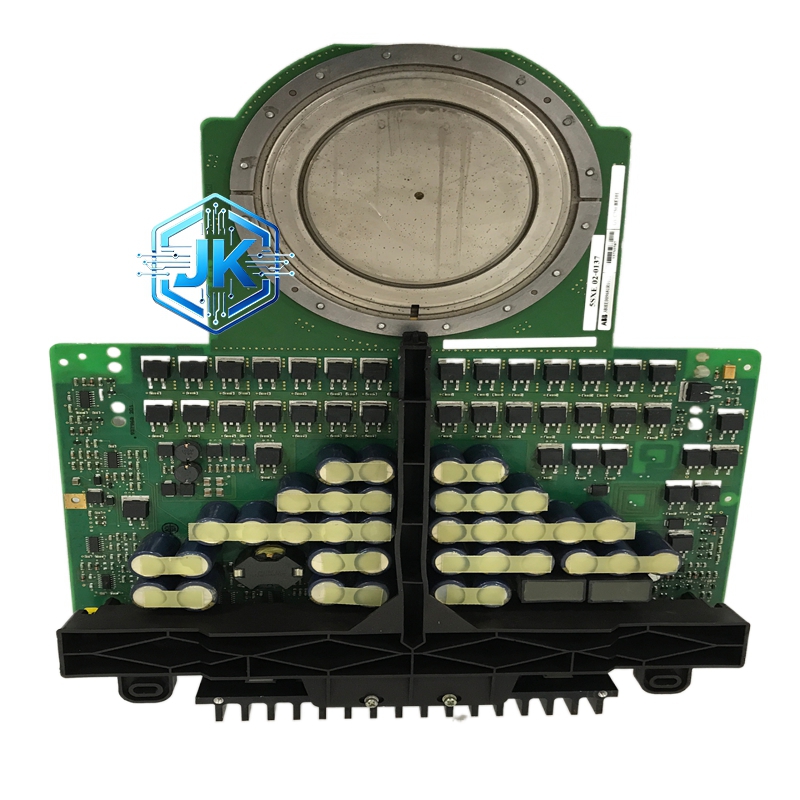

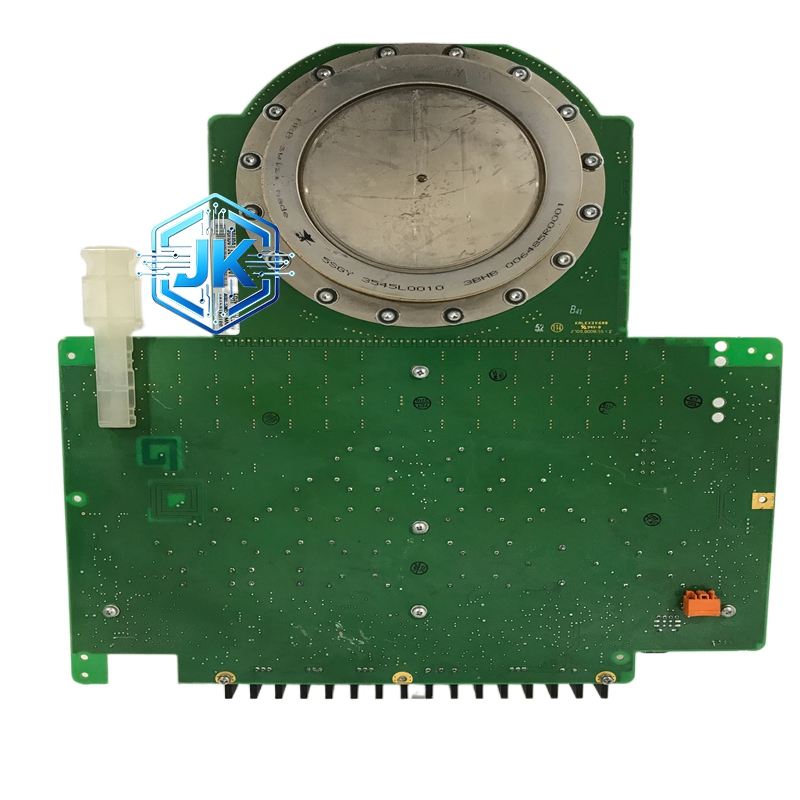

ABB 3BHB013088R0001 UNITROL 晶闸管门极驱动板
技术规格：
触发通道：6 路（对应三相全控桥的 6 个晶闸管）
触发电压：15V DC（脉冲）
触发电流：峰值 3A
触发脉冲宽度：大于 500μs
隔离电压：2kV DC（控制侧对功率侧）
响应时间：小于 10μs（从接收到指令到输出触发脉冲）
供电：DC 24V（由控制器提供）
功能特点：
每路触发通道独立隔离，防止功率侧干扰传回控制器
具备脉冲丢失检测功能，若触发脉冲未成功发出则立即报警
支持宽脉冲和窄脉冲两种触发模式（软件可选）
具备软触发功能，逐步增大触发电流，延长晶闸管寿命
前面板设有每路触发脉冲的 LED 指示灯，便于现场调试
支持光纤触发输入（可选配置），实现完全电气隔离
应用场景：
UNITROL 5000/1000 励磁系统的触发板
所有 ABB 静止励磁系统的标准触发板
性能参数：
工作温度：-10°C 至 +55°C
防护等级：IP20
MTBF：大于 80,000 小时
材质构成：
PCB 为 4 层板，FR-4 玻纤板
触发变压器为铁氧体磁芯，环氧树脂封装
光耦为 AVAGO 工业级高速光耦
接线端子为铜合金镀镍
结构特征：
标准 1/4 DIN 面板尺寸
前面板设有 6 组 LED 指示灯（每路触发一个）和 2 个拨码开关（用于设置触发模式）
底部为两排连接器：上排接收控制器信号，下排输出至晶闸管门极
工作原理：
控制器通过光纤或铜缆发送触发指令到驱动板。驱动板内部的光耦接收信号后，触发脉冲发生器产生高压脉冲，经触发变压器升压隔离后送到晶闸管门极。脉冲丢失检测电路持续监控每路输出，若某路未在规定时间内发出脉冲，立即向控制器发送故障信号。
安装要求：
驱动板与晶闸管模块之间的门极线必须使用屏蔽双绞线，且每路单独屏蔽
门极线长度不应超过 5 米，否则触发脉冲会衰减
驱动板必须与控制器在同一机柜内，距离不超过 2 米
使用注意事项：
严禁在晶闸管已通电的情况下检修驱动板
更换驱动板后必须重新校准每路触发脉冲的宽度和幅值
不要用示波器探头直接测量门极信号（会引入干扰导致误触发）
