描述

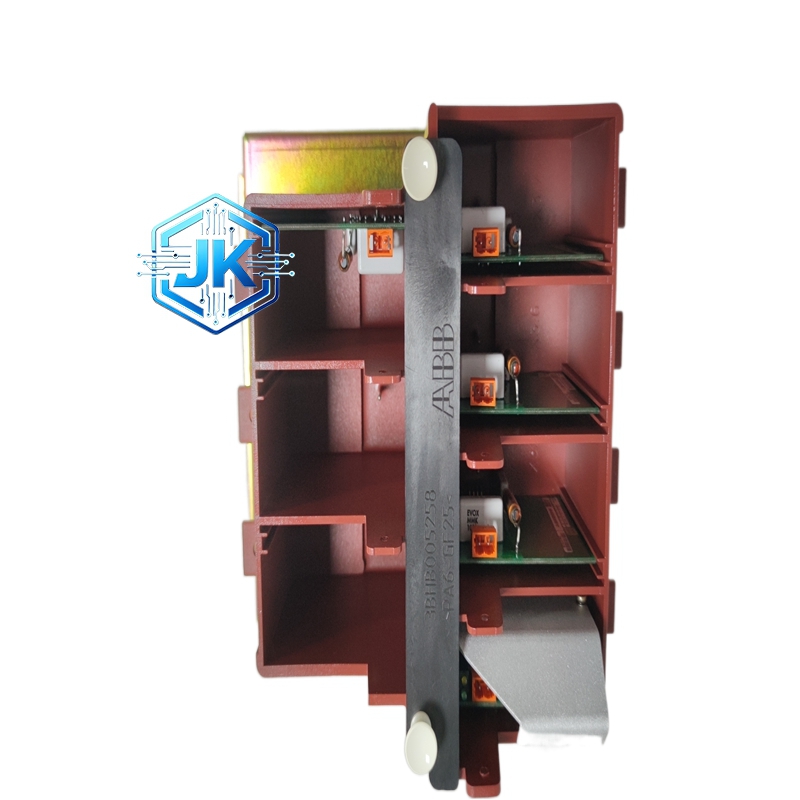

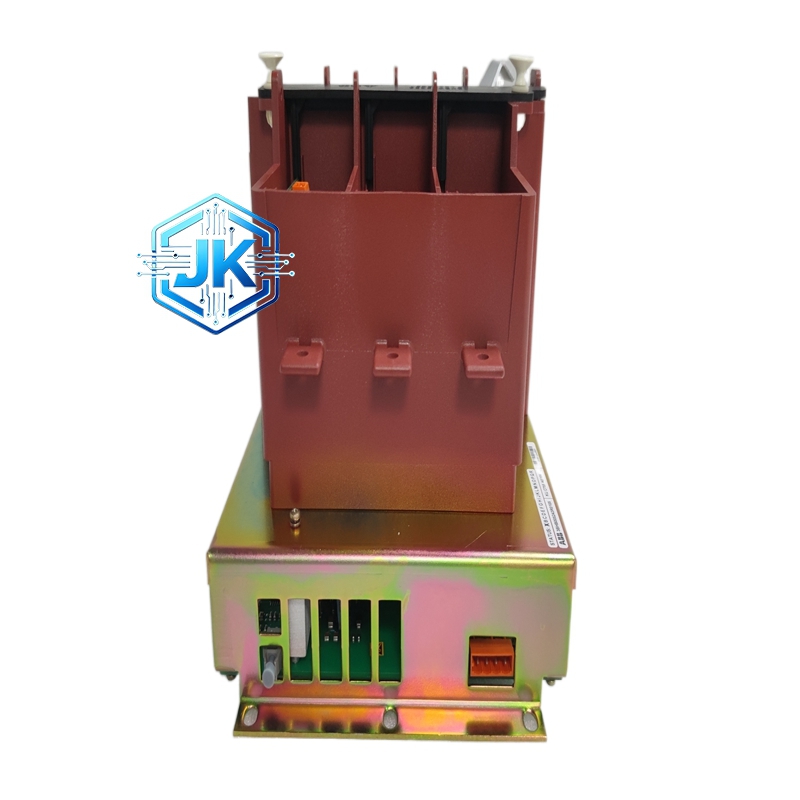

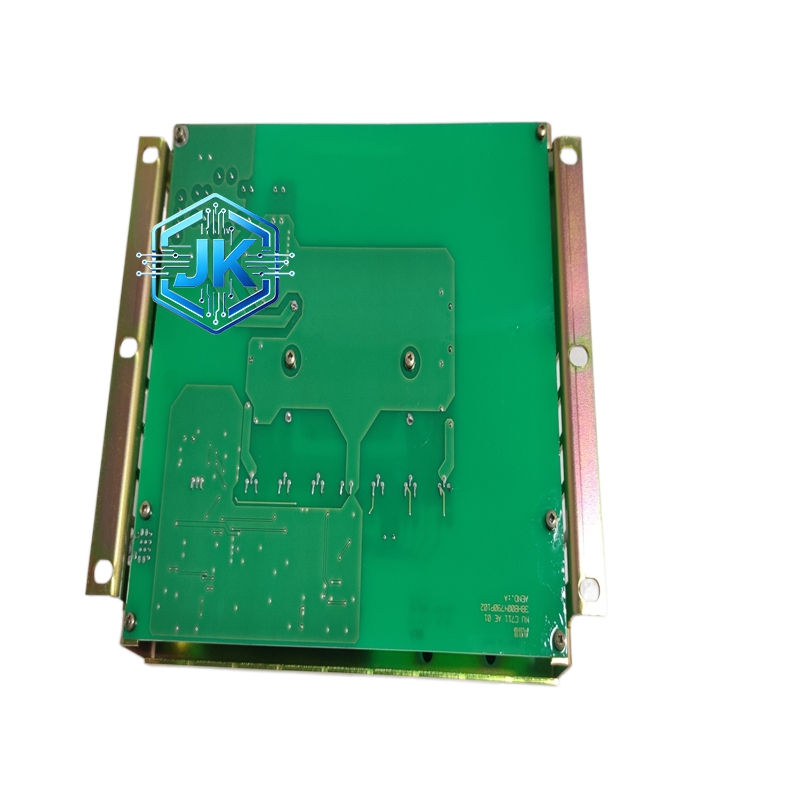

ABB 3BHB005243R0105 UNITROL 晶闸管功率模块
技术规格：
额定电流：2500A（持续导通）
额定电压：2800V（重复峰值）
导通压降：小于 1.2V（在额定电流时）
触发电流：小于 200mA
触发电压：小于 1.5V
冷却方式：水冷（内置水道）
热阻：小于 0.02°C/W
封装形式：压接式（Press-pack）
功能特点：
采用 ABB 第五代晶闸管芯片，开关速度快，损耗低
压接式封装无焊接点，抗震能力极强，适合电厂振动环境
内置快速熔断器，每臂独立保护，故障时只切断故障臂
水冷却效率高，允许电流密度大于 500A/cm²
支持串联使用（多个模块串联可达到更高电压等级）
具备均压电路，确保串联模块电压均匀分配
应用场景：
UNITROL 5000 大型励磁系统的整流桥
UNITROL 1000 中型励磁系统的整流桥
需要大功率直流输出的所有静止励磁系统
性能参数：
工作结温：-40°C 至 +125°C
MTBF：大于 50,000 小时
绝缘等级：H 级（180°C）
材质构成：
模块外壳为无氧铜（OFC），导电导热性能极佳
晶闸管芯片为硅基半导体，采用 ABB 专有工艺
绝缘基板为 Al₂O₃ 陶瓷，耐高温高压
密封圈为氟橡胶（Viton），耐水耐油
结构特征：
模块为扁平块状，尺寸约 120mm x 80mm x 25mm
顶部为阳极（Anode），底部为阴极（Cathode）
两侧为门极（Gate）接线端子
内置水道从顶部流入底部流出
工作原理：
当控制器发出触发脉冲时，晶闸管门极接收信号后导通，允许阳极到阴极的大电流通过。通过控制触发脉冲的相位角（控制角 α），调节每个周期内导通时间的长短，从而改变直流输出电压的平均值。水冷却系统持续带走导通损耗产生的热量，确保结温不超过 125°C。
安装要求：
必须使用力矩扳手按规定力矩压接（通常为 80-120Nm）
水冷却系统必须先通水再上电，先断电再关水
模块之间的接触面必须涂抹导热硅脂
门极触发线必须使用屏蔽双绞线，且与主电路保持安全距离
使用注意事项：
严禁在未通冷却水的情况下给模块通电，否则会在数秒内烧毁
更换模块时必须使用同型号同批次产品
定期检查水流量和水温，水温不应超过 45°C
