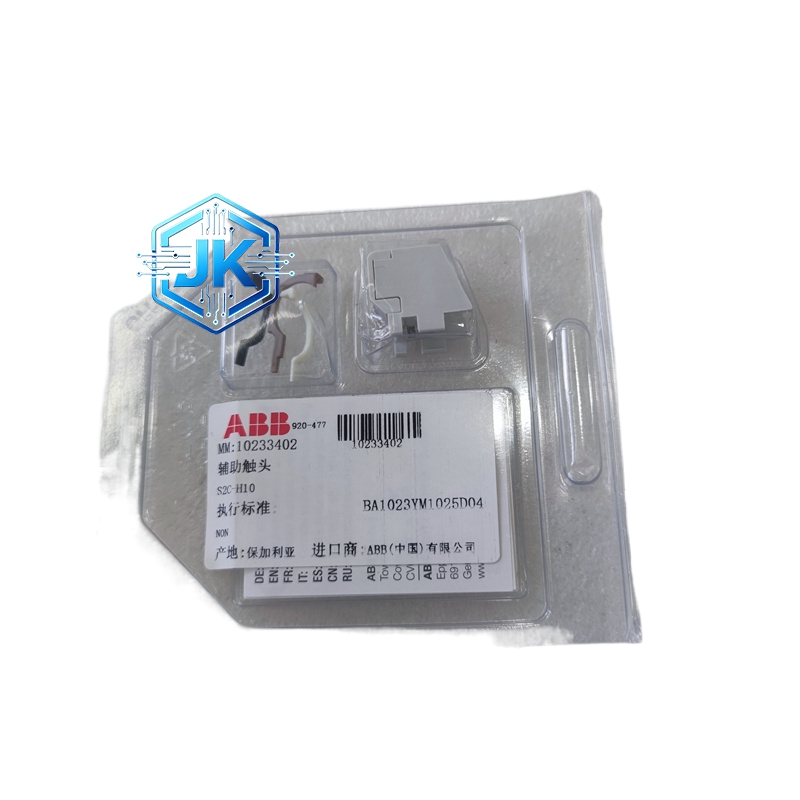

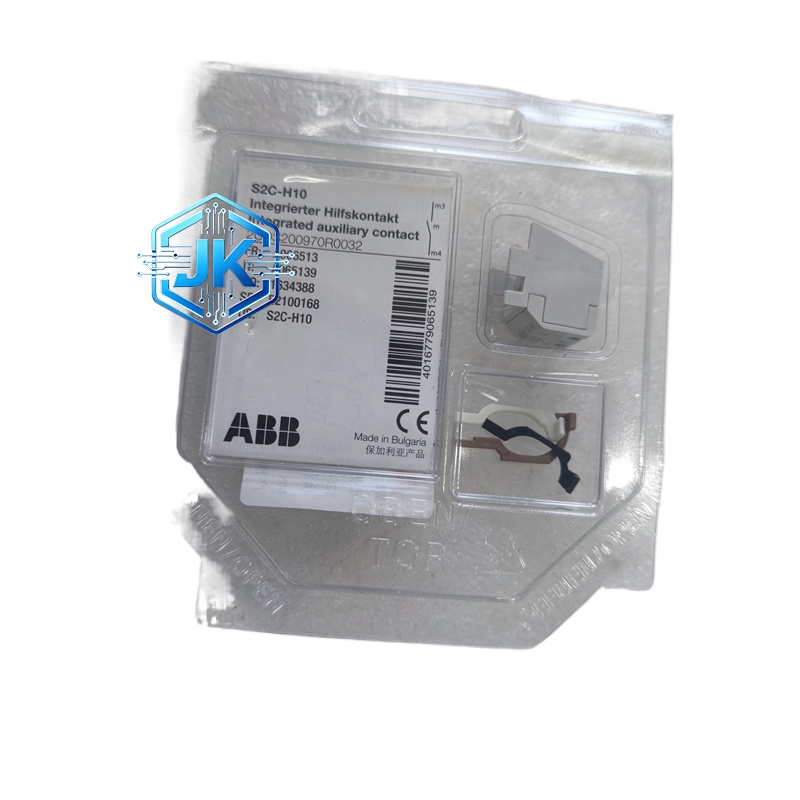

ABB 2CDS200970R0032 S2C‑H10 微型断路器底部辅助触点（1NO）
技术规格：
- 型号系列：2CDS200970R0032（S2C‑H10）
- 触点类型：1NO（1 常开）
- 额定工作电压 Ue AC：230V AC
- 额定工作电压 Ue DC：150V DC
- 额定工作电流 Ie：2A（AC‑14）、1A（DC‑12）
- 约定发热电流 Ith：6A
- 机械寿命：≥100,000 次
- 电气寿命：≥10,000 次
- 防护等级：IP20
- 工作温度：‑25℃～+60℃
- 适配断路器：S200、S200M、S200MT、S200MUC、S200P、S200S、DS201、SD‑ARC1
- 最大适配主回路电流：63A
- 安装位置：断路器底部
- 尺寸（宽 × 高 × 深）：18mm×106mm×125mm
- 净重：0.008kg
- 标准：IEC/EN 60947‑5‑1
- 认证：CE、UL、RoHS
功能特点：
- 1NO 常开触点：断路器合闸时闭合、分闸时断开
- 底部安装设计：不占用正面空间，不影响主回路接线
- 滑动式联动：通过机械连杆与断路器操作机构同步动作
- 低功耗：最大功耗 ≤0.5W
- 镀金触点：低接触电阻、耐腐蚀、长寿命
- 即插即用：无需工具，卡入底部卡槽即可固定
材质构成：
- 外壳：阻燃 ABS 工程塑料
- 触点：黄铜镀金
- 连杆：高强度耐磨塑料
- 端子：镀锡铜
结构特征：
- 单模数（18mm）超薄设计
- 底部卡槽式安装，与断路器紧密贴合
- 侧面 2 个接线端子（NO、COM）
- 机械滑动块，随断路器手柄同步运动
工作原理：
- 断路器合闸 → 手柄带动内部连杆 → 推动辅助触点滑块 → NO 触点闭合；
- 断路器分闸 → 连杆复位 → 滑块回弹 → NO 触点断开；
- 输出开关量信号至 PLC、指示灯、报警回路，实现状态指示与联动控制。
优势亮点：
- 小巧不占地：底部安装，不影响主回路维护
- 同步可靠：机械硬连接，动作零延迟、无漂移
- 适配广：兼容 ABB 主流 MCB/AFDD 系列
- 免维护：镀金触点 + 耐磨结构，长期无需维护
