描述
ABB 150-F135NBR SMC Flex 软启动器（135A，100HP/460VAC）
-
技术规格：
- 产品类型：三相异步电机软启动器（SMC Flex 系列）
- 型号：150-F135NBR
- 额定工作电流（Ie）：135A
- 额定工作电压（Ue）：460V AC，50/60Hz
- 适配电机功率：100HP（460VAC，三相）
- 启动模式：7 种（软启动、限流、全压、斜坡、泵控制、制动控制、双速）
- 启动电压范围：20%-100% Ue（可调）
- 启动时间：0.5-60s（可调）
- 停止模式：软停止、自由停止、制动停止
- 过载保护：电子式，1.0-1.5Ie（可调）
- 缺相 / 不平衡保护：内置，动作时间≤2s
- 旁路接触器：内置 SCR 旁路，启动完成后切换至全压运行
- 控制电压：24V AC/DC
- 通信接口：可选 Modbus RTU
- 工作温度：0°C~+40°C
- 存储温度：-40°C~+85°C
- 湿度范围：5%~95% RH（无冷凝）
- 防护等级：IP20（开放式，面板安装）
- 尺寸（宽 × 高 × 深）：350mm×450mm×200mm
- 重量：12kg
- 认证：CE、UL、CSA、RoHS
-
材质构成：外壳为冷轧钢板（静电喷塑，防腐蚀），内部散热基板为铝合金，SCR 模块为工业级功率元件，控制板为阻燃 PCB 板，接线端子为镀锡铜合金，具备耐高温、耐腐蚀、抗振动、散热效率高特性。
-

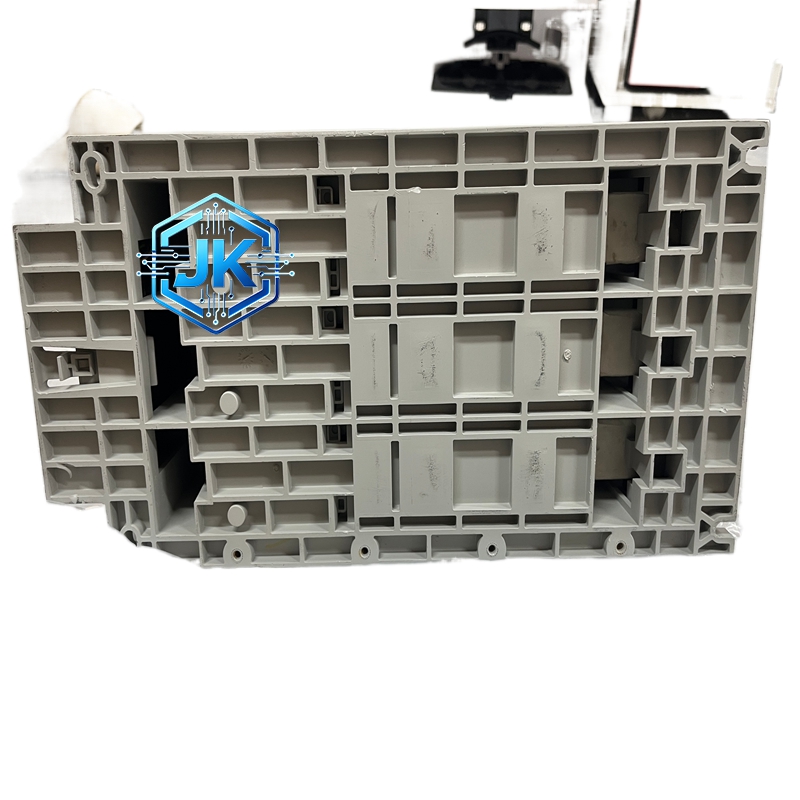

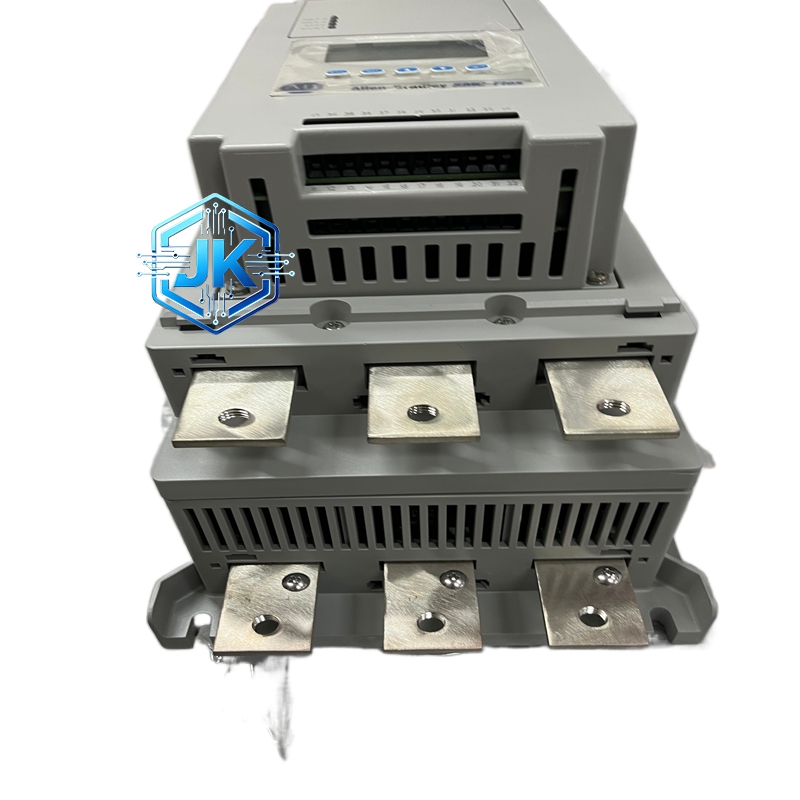

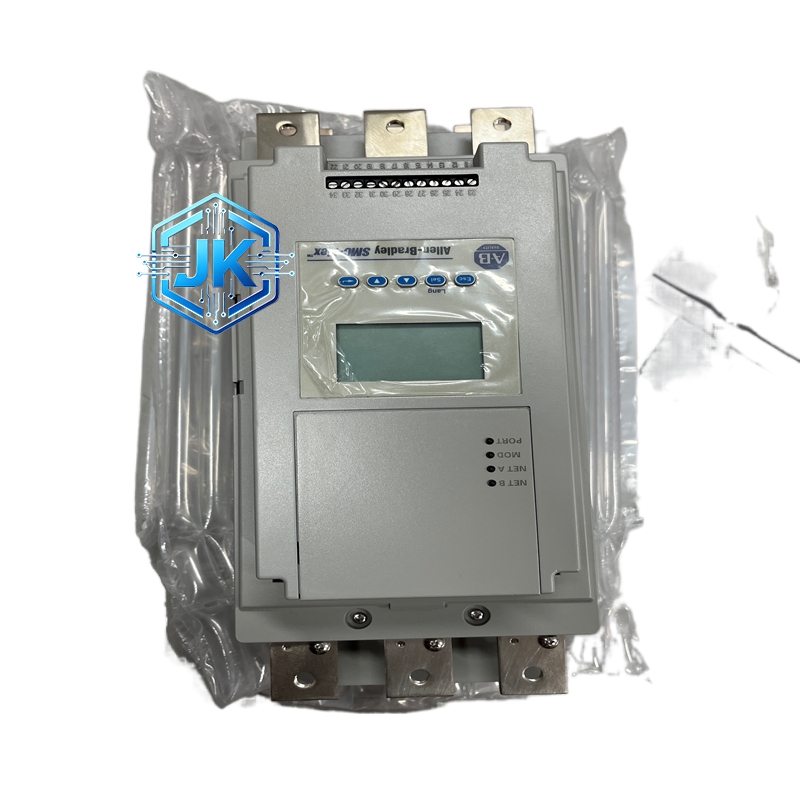

结构特征：开放式面板安装设计，正面为操作面板（显示屏、按键、状态指示灯），侧面为主回路接线端子（进线、出线）与控制端子，背部为散热风扇与散热基板，内置旁路接触器与保护电路，结构紧凑，散热性能优良。
-
工作原理：通过微处理器控制三相 SCR 晶闸管导通角，逐步增加电机端电压，实现软启动，限制启动电流至额定电流的 3-5 倍，减少电网冲击与机械磨损；启动完成后内置旁路接触器闭合，电机全压运行，降低能耗；停机时逐步降低电压，实现软停止，避免水锤效应。
-
功能特点：
- 7 种启动模式，适配不同负载特性，灵活可调。
- 135A 大电流，适配 100HP 重型负载电机。
- 内置旁路接触器，启动后全压运行，节能降耗。
- 电子式过载、缺相、不平衡保护，保障电机安全。
- 软启动 / 软停止，减少机械冲击，延长设备寿命。
-
优势亮点：原装 ABB（Allen-Bradley）正品，SMC Flex 系列经典型号；启动电流可控，降低电网压降，保护其他设备；减少电机与负载机械磨损，维护成本降低 50%；散热性能优良，支持长期满负荷运行；兼容性强，适配 150 系列通信模块与扩展单元。
-
适用行业：工业制造（传送带、破碎机）、暖通空调（大型风机、水泵）、石油化工（压缩机、泵）、钢铁冶金（风机、轧机）、水处理（大型水泵）等。
-
型号系列：归属 ABB 150 系列 SMC Flex 软启动器，同系列包含 150-F108NBR（108A，75HP）、150-F180NBR（180A，150HP）等。
-
安装要求：
- 采用面板安装，安装位置垂直，倾斜角度≤5°，预留足够散热空间。
- 主回路接线适配 16-50mm² 铜导线，确保接线牢固、无松动。
- 散热风扇出风口无遮挡，周围预留≥50mm 散热空间。
-
使用注意事项：
- 严禁超出 460VAC 额定电压范围，避免 SCR 模块烧毁。
- 禁止在超过 + 40°C 环境下长期使用，防止散热不良导致过热保护。
- 定期检查散热风扇、接线端子与旁路接触器状态。
- 不可随意拆卸外壳，内部功率元件与控制板无用户可维修部件。
