描述

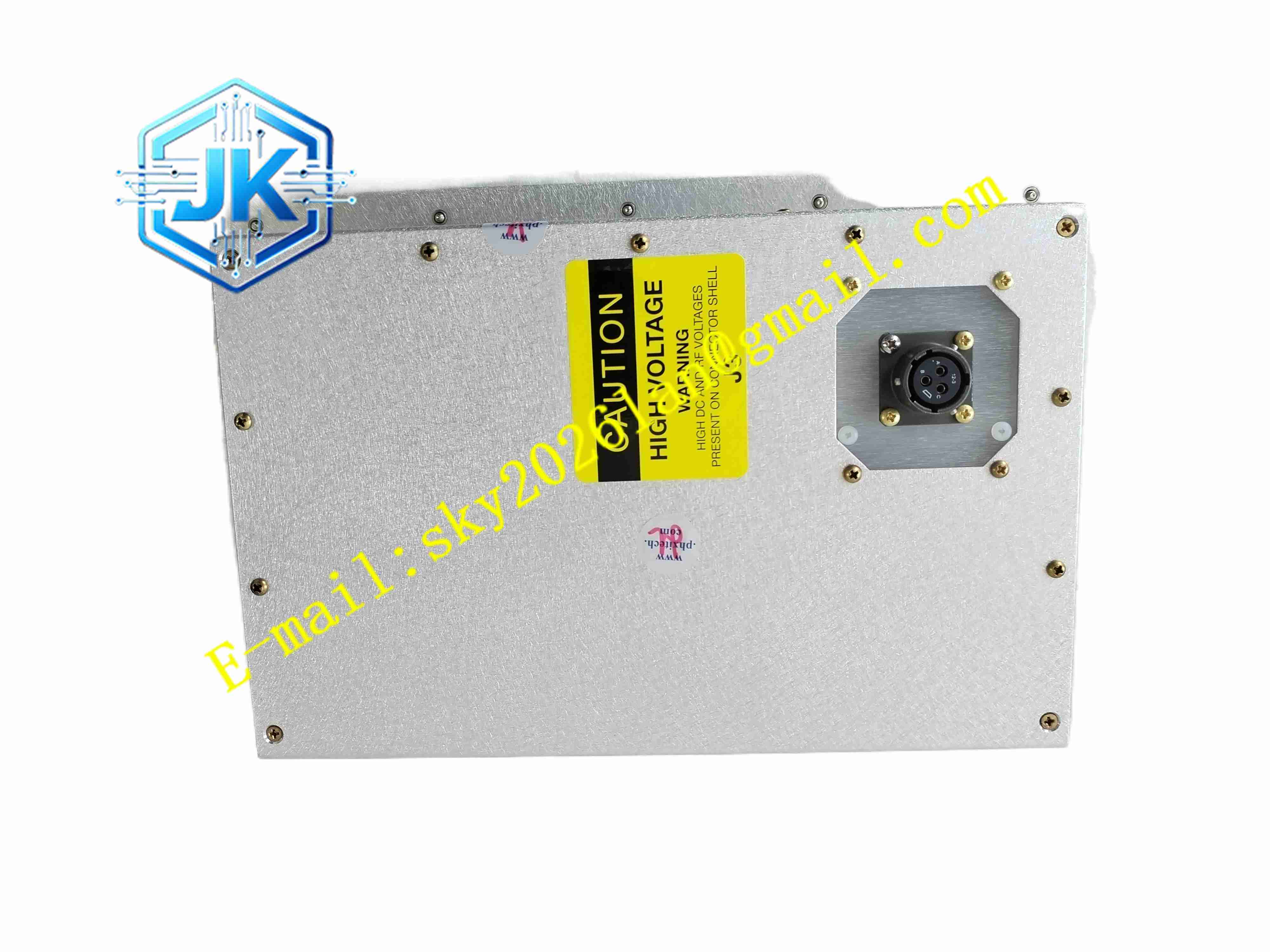

TRAZAR ECC1-1
详细技术规格
- 产品类型：晶闸管功率调节器
- 控制方式：相位控制 / 过零控制
- 输入信号：4-20mA 或 0-10V
- 负载类型：电阻负载 / 感性负载
- 供电：单相或三相交流
- 散热：自然风冷或风冷
- 工作温度：0℃～+45℃
- 存储温度：-20℃～+70℃
- 湿度：5%～90%
- 安装：导轨或面板
- 保护：过流、过温
- 指示：LED 状态
- 绝缘：3kV
功能特点
- 晶闸管无级功率调节
- 相位控制与过零控制可选
- 4-20mA/0-10V 信号输入
- 过流过温保护
- LED 状态指示
- 工业级晶闸管
- 散热设计
- 抗干扰能力强
- 长寿命无触点
- 加热闭环配套
应用场景
- 工业电炉加热控制
- 注塑机料筒加热
- 包装机械热封
- 烘干设备温度控制
- 玻璃窑炉功率调节
材质构成
- 外壳：金属散热外壳
- 晶闸管：大功率 SCR 模块
- 电路板：FR4
- 散热器：铝挤压散热器
- 端子：大电流端子
- 保险：快速熔断器
结构特征
- 长方体金属外壳
- 上部散热片
- 底部功率端子
- 侧面控制端子
- 内部晶闸管与触发板
- 风冷风扇可选
工作原理 控制信号 4-20mA 对应 0 至 100% 功率。触发电路在交流过零点或相位角触发晶闸管导通，控制负载上的电压有效值，从而调节加热功率。过温开关监测散热器温度，过热保护。快速熔断器短路保护。
安装要求
- 垂直安装保证散热
- 主回路与控制回路分开
- 接地
- 温度 0℃～+45℃
- 负载匹配晶闸管额定
- 通风良好
- 紧固大电流端子
- 上电前检查绝缘
使用注意事项
- 晶闸管不可过载
- 散热风道不可堵塞
- 控制信号极性正确
- 定期清洁散热片
- 备件干燥
- 故障先查熔断器
- 禁止带负载频繁启停
