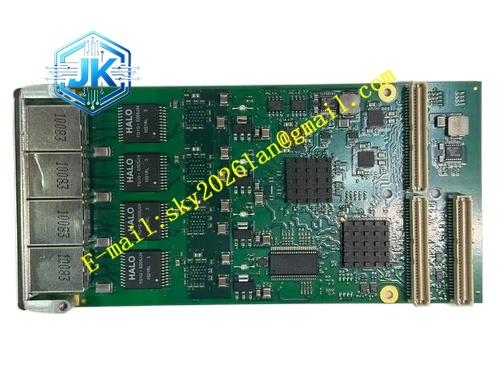

TEWS Technologies TPMC917‑10R
技术规格 板卡规格：单宽 PMC 32 位标准规格 SRAM 容量：4MB 非易失 SRAM，分为两组 512K×32bit 存储体 串口通道：4 路 RS232，全部具备 ESD 保护，波特率最高 921.6kbps 后备电源：板载内置锂电池，支持通过 DIP 开关切换为外部电池供电 监控机制：24 小时周期电池电压检测，电压异常触发硬件中断 工作输入电压：5V PMC 总线供电 工作温度：‑40℃～+85℃ 存储温度：‑50℃～+100℃ 物理尺寸：标准 PMC 板卡外形 重量：约 110g
功能特点 主电源掉电 1.5 微秒内完成 SRAM 供电切换，保证断电瞬间内存数据完整保存。内置电池监控电路，实时监测后备电池剩余容量，电压过低输出硬件告警中断。DIP 拨码开关自由选择板载锂电池或者外部后备电池作为 SRAM 备用电源。四路独立 RS232 串口，每路搭载大容量 FIFO 缓存，降低 CPU 中断负载。PMC 总线兼容标准工业计算机机箱，支持热插拔机械结构。全部串口接口做 ESD 静电防护，抵抗工业现场静电冲击。提供寄存器级硬件驱动接口，适配主流嵌入式实时操作系统。
应用场景 工业嵌入式控制计算机数据掉电保护存储；工业测试设备、数据采集设备实时运行参数缓存；轨道交通、军工嵌入式设备多串口通讯扩展；半导体设备控制器现场运行日志本地保存；工业机器人控制器状态参数断电保存；现场总线网关设备本地数据缓存。
性能参数 SRAM 读写访问速度匹配 PMC 总线时序，无等待访问。电源切换最大响应时间 1.5 微秒，切换过程不损坏内存数据。四路串口独立工作，互不抢占硬件资源。电池满电状态下，SRAM 数据保存时长可达数年。板卡硬件抗振动满足工业 PMC 标准，持续高温环境下存储单元数据不丢失。
材质构成 多层 FR‑4 工业级耐高温印刷电路板，板卡金属 PMC 锁紧固定支架，板载工业级锂扣式后备电池，镀金 PMC 金手指，板载 ESD 防护半导体器件，塑料 DIP 拨码开关。
结构特征 标准单宽 PMC 板卡结构，板卡金手指位于板卡内侧对接 PMC 背板，外部 I/O 接口通过 P14 连接器引出。板卡表面布置 DIP 设置拨码，板载锂电池安装座，板卡四角设置金属锁紧固定孔位，防止振动环境板卡松动。
工作原理 系统正常运行阶段，由 PMC 主机 5V 总线为 SRAM 供电，同时电池监控芯片定时检测锂电池电压。当主机 5V 供电跌落至阈值，硬件监控芯片在 1.5 微秒内切断主电源，切换锂电池为 SRAM 供电，内存数据持续保存。四路 UART 控制器完成 TTL 信号到 RS232 电平转换，经由 P14 对外输出串行信号，实现外设串口数据收发。上电之后，主机通过 PMC 本地地址空间访问 SRAM 存储区域与串口寄存器。
安装要求 安装于符合 PMC 标准的 cPCI 或者 PMC 载板机箱插槽内部，板卡四角锁紧螺丝完整紧固。机箱内部保证通风散热，周边模块留出散热间隙。P14 外部 I/O 连接器使用配套屏蔽线缆连接外部串口设备。必须确认拨码开关电池源选择和实际供电方案保持一致。设备机柜做好整机接地，降低静电干扰。
使用注意事项 板载锂电池存在使用寿命，定期检查电池电压，电池耗尽之后 SRAM 断电丢失全部数据。插拔板卡必须断电操作，禁止带电插拔 PMC 板卡。不要在超出‑40℃～+85℃温度区间运行。串口布线使用屏蔽线缆，远离大功率动力电缆。修改 DIP 拨码之后需要整机重启生效。废弃板卡锂电池按照危废规范处理，禁止直接拆解电池。
