描述

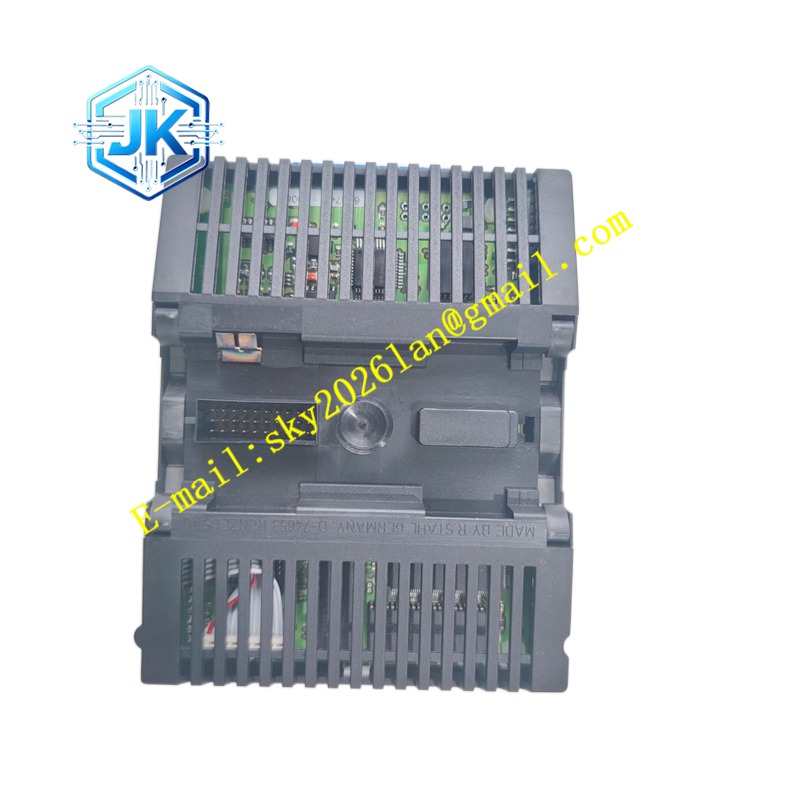

Stahl 944015-01-11
技术规格： 型号 944015-01-11；本安防爆设计；支持开关量信号传输；防爆等级符合 Ex ia 标准；安装在安全区侧；适配无源接点类现场设备；信号回路具备限流限压保护；支持 DIN 导轨安装；工作电压参数匹配现场开关回路；具备故障状态监测回路。
功能特点： 在安全区与防爆危险区之间做能量隔离，限制送到危险侧的最大电压与电流，保证回路能量达不到爆炸性介质点火阈值；传递现场无源开关触点通断信号，不会改变开关逻辑；内部集成限流、限压保护元件，线路出现异常短路时快速钳位能量；具备回路故障诊断能力，能够识别线路断线、短路；不改变原有开关信号逻辑，实现透明传输。
应用场景： 石油炼化装置、化工反应车间、天然气调压站、煤矿附属防爆仪表柜，用于防爆区域内限位开关、液位开关、压力开关的信号隔离传输。
性能参数： 信号传输延迟极低；能量限制参数满足本安防爆认证指标；连续工作温度 – 20℃至 + 60℃；抗浪涌、静电干扰；信号回路绝缘强度符合防爆规范。
材质构成： 外壳为阻燃灰色 PA 塑料；内部 PCB 采用 FR-4 板；限流稳压元器件为防爆认证专用元件；接线端子为阻燃 PC 基座，铜端子镀镍；壳体满足防爆安全栅外壳阻燃要求。
结构特征： 35mm DIN 导轨安装小型模块；正面印有防爆标识与回路标识；上下两排弹簧接线端子，区分安全区端子和本安危险区端子；壳体内部隔离屏障分隔危险侧与安全侧电路，避免电路跨侧击穿。
工作原理： 安全侧输入信号经过内部限流限压保护电路之后，输出至危险区域仪表线路；电路内部稳压管、限流电阻构成能量限制网络，一旦回路出现短路故障，电路迅速钳位电压、限制输出电流，回路释放的能量低于爆炸性气体最小点燃能量；现场开关动作产生的通断信号反向传回安全侧控制系统。
安装要求： 本安全栅必须安装在非防爆的安全控制柜内部；危险区侧信号线使用本安专用电缆，单独线槽敷设，禁止和动力电缆同槽；接线严格区分安全区端子和危险区端子，不可接反；安装完成后核对防爆回路参数，和现场仪表本安参数匹配。
使用注意事项： 禁止将模块安装在 0 区、1 区、20 区等危险爆炸区域；本安电缆屏蔽按照防爆规范单点接地；不可随意更换内部元器件，更换元器件会使防爆认证失效；定期检查端子紧固，防止虚接发热。
